什么是回转率?
在电子器件中,转换速率被定义为最大输出速率电压每单位时间更改。它由字母S表示。转换率有助于我们识别幅度和最大输入频率适合一个运算放大器(OP放大器),使输出不明显失真。
转换速率应尽可能高,以确保最大的未置换输出电压摆幅。
转换速率是确保运放输出对输入可靠的关键因素。旋转速率随电压的变化而变化获得。因此,一般在单位(+1)增益条件下指定。
一个典型的通用设备可能有10的转换速率。这意味着当将大的步进输入信号施加到输入时,电子设备可以在1微秒内提供10伏的输出。
转换速率公式
回转速率的方程由
在哪里是放大器产生的输出作为时间t的函数。
转换率单位
转换率单位是或者。
如何测量转换率?
通过将步骤信号应用于输入阶段来测量转换速率op-amp.而测量变化率发生在输出信号幅度的10%到90%之间。一般应用的阶跃信号较大,约为1v。
从输出电压波形测量转换速率,如:

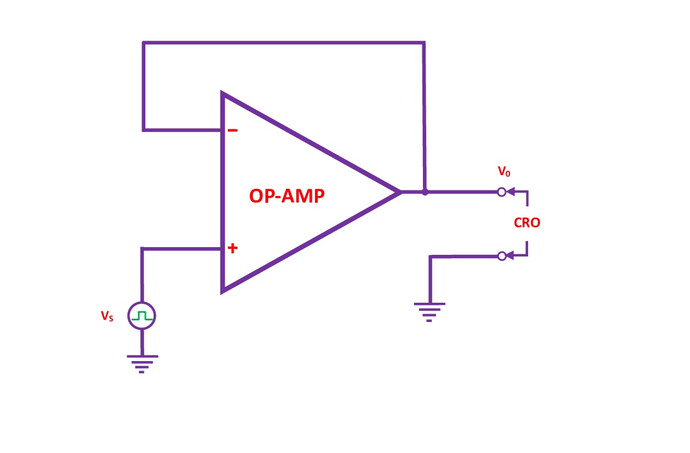

用于测量旋转速率的电路如下图所示。

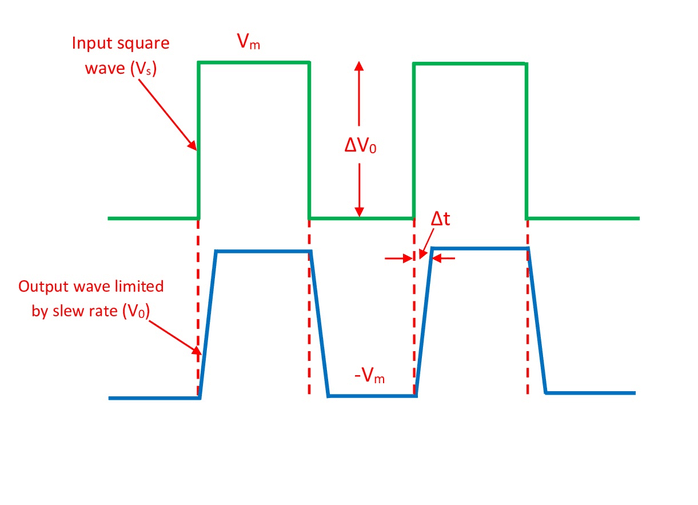

输入和回转限制输出电压波形如下图所示。
运放的回转率
转换速率决定了运放快速改变输出的能力,因此它决定了给定运放运行的最高频率。
OP-AMP的转换速率可以限制电路的性能,如果超过其限制,它会扭曲输出波形。
由于电路配置的原因,运算放大器在正、负跃迁时可能有不同的转换速率。
转换速率应理想地无限,几乎尽可能高。转换率IC 741 OP-AMP只有0.5这是它的主要缺点。因此,它不能用于高频应用。
放大器的转换速率限制
运放输入级高增益:
现代运算放大器使用具有跨导特性的高增益差分输入级。这意味着一个放大器在输入级取一个差分输入电压,并在输出级产生一个输出电流。请注意,跨导只不过是传递电法,也称为相互电导,它是电特性,并且被定义为通过设备输出的电流在设备的输入上的电压。在数学上表达它。
放大器的跨导通常非常高,在这一点上,产生了放大器的大开环增益。这意味着小的输入电压可以使输入级饱和。在这种饱和状态下,舞台产生近似恒定的输出当前的并充当常数目前的来源。在这种情况下,在放大器的输出时发生变化率严重限制。这限制了OP-AMP的转换速率。
OP-AMP第二阶段的频率补偿:
提供稳定性,频率在所有OP-AMPS中使用补偿以降低高频响应对转换速率有相当大的影响。减小的频率响应限制了放大器输出处发生的变化率,因此它影响了OP-AMP的转换率。

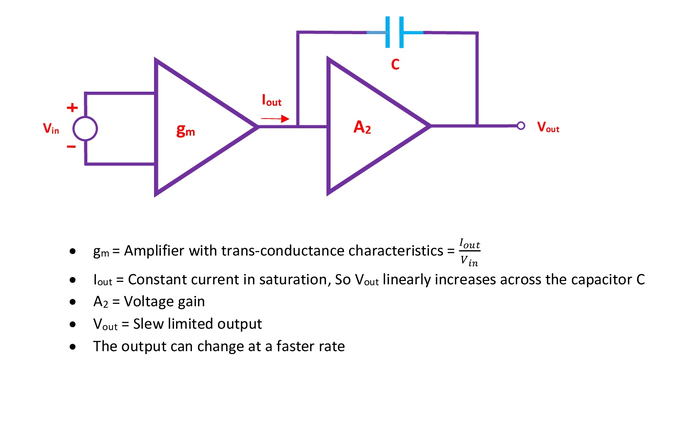

现在,OP-AMP的第二阶段的频率补偿是低通特性,它类似于积分商。因此,恒流输入将产生线性增加的输出。如果第二阶段有有效的输入电容C.和电压增益A2,然后可以表达转换速率
在哪里我常数第一阶段的恒定电流在吗饱和。
温度:
回转速率是一个与温度有关的参数。当一个信号上升时,一个正转率发生,当一个信号下降时,一个负转率发生。通常,放大器的旋转速率会随着温度的升高而升高。
转换率VS带宽
转换率
转换速率是放大器对输入电平的突然变化所能作出的最大速率。转换速率可以扭曲(或限制)任何被运放放大的信号。
正弦输入信号乘以OP-AMP的增益,其斜率高于OP-AMP的转换速率。因此,输出波形将是直线而不是弯曲部分正弦。这种效果是非线性的。因此,回转可以修改或扭曲信号的形状。
带宽
放大器的带宽或功率带宽是在OP-AMP的传递函数中,所有信号频率在其上放大的频率范围是op-amp导致的转移功能中的磁极。低通滤波器行为即,信号的幅度随着频率的增加而减小,并且发生相移。这种效果是线性的,它们不会产生输出信号的失真。
OP-AMP的带宽应尽可能大。它应该能够从零频率放大信号。因此,OP-AMP的增益应该从0频率恒定到无限频率。带宽在赫兹表示。
压摆率和全功率带宽之间的关系
假设输入信号是一个正弦波,我们可以获得放大器产生未损坏输出的最大频率的值。
(1)
现在,为了一个团结的收益非反相放大器,输出正好等于输入。
将上面的等式区分开,我们得到的两侧,
(2)
现在,将是最大的何时的最大值只不过是转换率S.进入等式(2)我们得到,
(3)
在哪里,= Hz中的最大信号频率
=信号的最大峰值电压
重新整理方程(3)中的项,我们得到
(4)
由上式可知,输出电压峰间摆动与直流输出电压范围相等时的最高频率。换句话说,它是最大频率放大器为此产生不损坏的输出。它被称为全功率带宽。它有时也被描述为slew-rate-limited-bandwidth。
旋转速率计算
需要运算放大器以20kHz频率放大峰值电压为5伏的信号。找出回转速率。
鉴于数据:那
压摆率的应用
一些转换率的应用包括:
- 在乐器中,旋转电路被用来提供从一个音符到另一个音符的滑动,也就是滑音(也称为滑音或滞后)。
- 使用旋转电路在一段时间内缓慢地转换到不同的值。
- 在某些电子应用中,需要速度并且输出需要在一段时间内更换,使用软件生成的转换功能或转换电路。
