什么是热电堆？
热电堆是一种电子设备，可将热能转换为电能。它是一个串行互连的阵列热电偶，由两种不同的材料组成，具有大的热电力和极性极性。它不太平行连接。
热电堆是如何工作的?
单个热电电池电压输出非常小，所以许多这些细胞排列在串联或并联，以实现更大的信号输出。这种热电偶堆被称为热电堆。
热电堆采用热电效应原理。温度差异与电压的直接转换，反之亦然是热电效应。
当不同的金属(热电偶)暴露在温差下时，热电堆中就会产生电压。
添加更多串联热电偶以形成热电堆，它会增加电压输出。热处理可以用一对热电偶构造，由两个热电偶连接或多对热电偶组成。
热电堆是一系列热电偶，每个热电偶由两种不同的材料组成，它们具有大的热电功率和相反的极性，并串联在一起。
热电偶通过结构的热和寒冷区域放置，并且热连接从冷连接处热分离。
响应于整个材料的温差，热电堆的电压输出称为热电系数或塞贝克系数。它是按开尔文（v / k）或mV / k在伏特中计算的。
对于传热，所有热电堆传感器都使用红外辐射，也用于非接触温度测量。
结果，它用于红外温度计，工业高温计，生命线仪器，移动物体温度控制等。

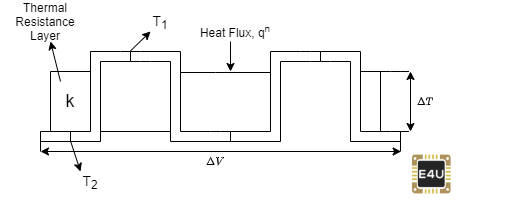

热电堆连接：
有一些热电偶在链中连接。在温度T1，两个顶部热电偶是连接的结，而两个底部热电偶结处于温度T2。
来自Delta-V热电堆的输出电压与热阻层的温度差异或T1-T2成比例，以及热电偶连接的数量。
热电堆和热电偶
关键区别热电偶热电堆是热电偶是热电装置，热电堆是改变的装置电能进入热能。

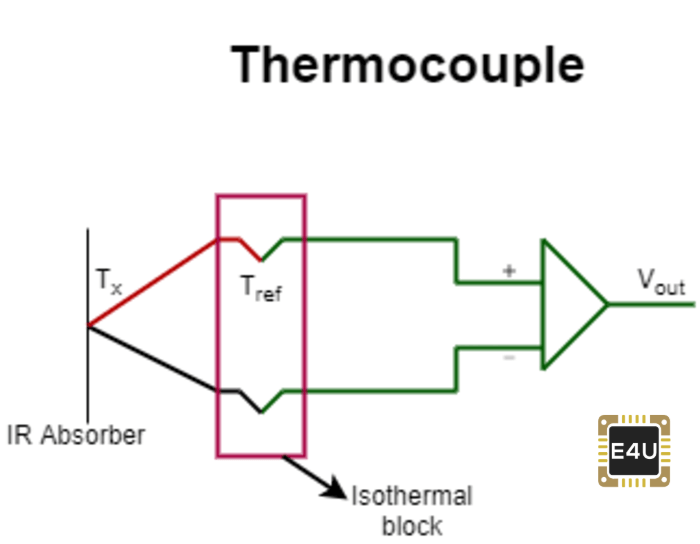

热电偶
热电偶由两种不同的金属系列组成。为了检测辐射，将一个结变黑以吸收辐射。
结的接合（相对于另一个非照射结）的温度增加产生电压。这种效果是由塞贝克发现的，是所有热电偶的基础温度传感器。
一种传感器由两个在每个端焊接在一起的不同金属组成的是热电偶，其产生与两个结之间的温差成比例的电压，其中一个结通常保持在已知的温度。由此，它也被称为热电换能器。
热电偶较薄且有尖头。它的工作电压较低，在8mv到30mv之间。它是由一对金属丝制成的。
它通过从其连接点测量温度的差异来测量测量热电偶输出电压的点来操作。
闭合电路由一种金属制成。由于从一个金属与从一个金属转换到另一个金属之间的温度差，由于热和冷结之间的电位差异而产生电流。
热电偶可以串联串联，与热阻层的任一侧的交叉点串联连接为热电偶对。
热电偶对的输出将是与热阻层和恒温层之间的温差成比例的电压。热通量通过热阻层。
在科学和工业中，热电偶广泛使用。它用于计算窑温，燃气轮机排放，柴油发动机和其他工业过程等应用。
热电偶的数学方程是

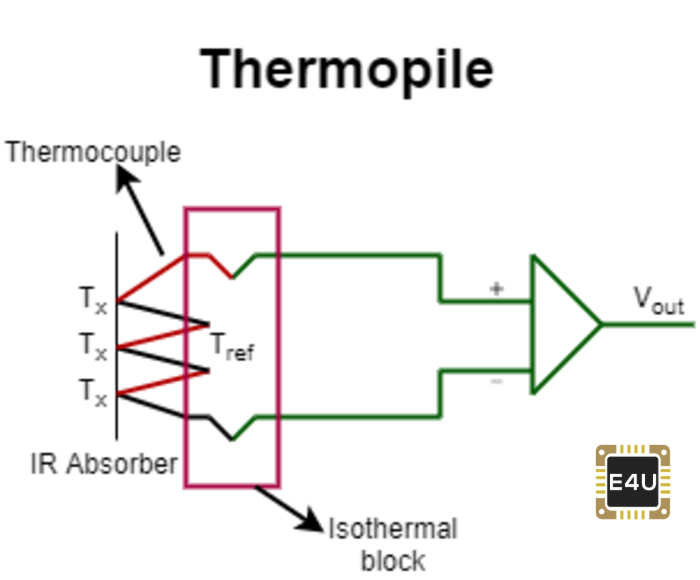

热电堆
热电偶是一种电子设备，其将电能转换为热能并且通常使用热电偶串联组合构造。
与单个热电偶相比，热电堆产生更大的电压输出。它具有一组热电偶，用于测量少量辐射热量。
此外，热电堆是基于非接触的温度传感器装置，其利用红外辐射以及IR吸收器系统进行温度测量。虽然热电偶是基于接触的温度传感器。
它由交替的锑和铋棒，或任何两种具有不同热传导能力的金属组成。它与一个无定向电流计连接，当暴露在热时，它非常敏感地受到棒系统中感应的电流的影响。
热电堆比热电偶更大更厚。它有比热电偶更高的电压输出，在几十或几百mV的量级。它基本上是一种将热能转化为电能的传感器。
热能还用于从电气部件的发热，例如太阳风，放射性物质，激光辐射或燃烧以产生电能。
具有N热电偶的热电堆产生的电压是由单个热电偶产生的电压，增加换能器的灵敏度。
热处理不会对绝对温度作出反应，而是产生与温度差异或温度梯度成比例的电压输出。
这可以从广泛用于测量温度的红外温度计中看出来。它们还广泛应用于热流传感器和太阳辐射量计以及燃气燃烧器安全控制。
热电堆的数学方程是
热电络传感器
这传感器利用多个热电偶进行非接触式温度传感的设备称为热电堆传感器。它比传统的热电偶传感器器件有更多的电压输出。
它使用从测量物体的物体中的红外辐射吸收概念。热电堆传感器的电气输出与其温度成比例。因此，它被称为热电换能器。

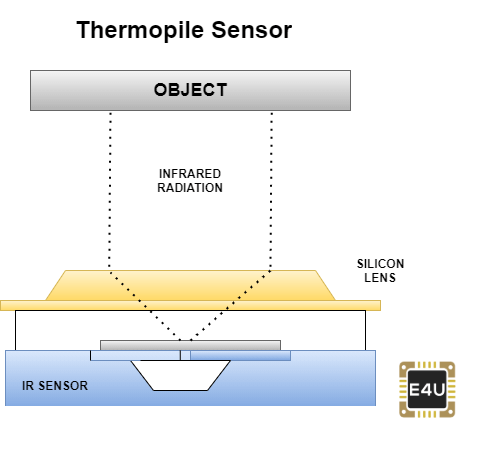

热电堆红外传感器的工作
热电堆红外线（IR）传感器具有许多系列连接的热电偶，附接到一个非常薄的IR吸收器的“热”结。硅芯片上的微机械膜通常是吸收器。
吸收塔的温度由于吸收塔和材料之间的温度差异而升高或降低。目标和吸收器之间的红外辐射交换依赖于此。
为了计算对象的温度，应该计算物体完全填充传感器的视野。
这将确保只有感兴趣的对象而不是从其背景中的红外线辐射。
过滤器和镜头部件的使用将大大提高热电联网传感器的性能。在热电堆前面的过滤器，因此，确保只有所需的IR
辐射击中吸收器。它通过污垢或气体保护热量结构免受污染物。
硅被广泛用作微机械透镜。这是因为硅对可见光完全不透明，但对2微米以上的波长则是透明的。
因此，热电络传感器设计用于通过检测物体的红外能量发射来测量物体（移动或固定）的温度。
热处理的应用
热处理的应用包括：
- 工艺领域的非接触式温度测量
- 手持式计算非接触温度
- 扫描热行
- 工业建筑HVAC和照明监控
- 人力存在和保护识别
- 检测黑冰和预警
- 监测血糖
- HVAC的自动电源
- 在运输隧道中检测火灾
- 飞机的火焰和火灾探测
- 自动废气分析
如何测试热处理？
毫伏气体壁炉有一个指示灯，加热传感器，通常是热电偶或热电堆。
热电堆和热电偶在施加热量时发电。将该少量电压发送到墙壁开关。
当开关打开时，它将将该电压送回壁炉，并向壁炉发出信号以打开火焰。
在一段时间后，连接可以在开关内生锈，腐蚀或损坏，允许开关丢失该电压。
因此，通过将少量电压发送回壁炉的时间不足以发出壁炉，不足以打开壁炉。
在排除故障的墙壁开关和糟糕的飞行火焰问题后，我们需要检查热电堆。
当通过先导火焰加热时，热电堆将产生类似于热电偶的一些电压。通过使用A.数字万用表，我们可以测量热电堆送出的电压。
我们将采取壁炉的示例，在那里需要检查热电堆的条件。多电表用于测试热电孔引线。
它们连接到气体控制阀，所以我们应该做的第一件事就是找到阀门。
通常，主控制阀通常位于壁炉的下烤架下方。
在主控制阀以下，将找到热电堆传感器。它将具有从试验组件运行到主控制阀的电线。
它由两根导线组成，通常有一个金属护套来保护导线。热电堆导线的末端分叉成两个引线，通常是红色和白色。
热电堆的引线将连接到主阀上。我们可以用数字万用表在热电堆所连接的端子上设置直流毫伏来测试电压。直流设置会在仪表上显示“DC”或一个符号。
