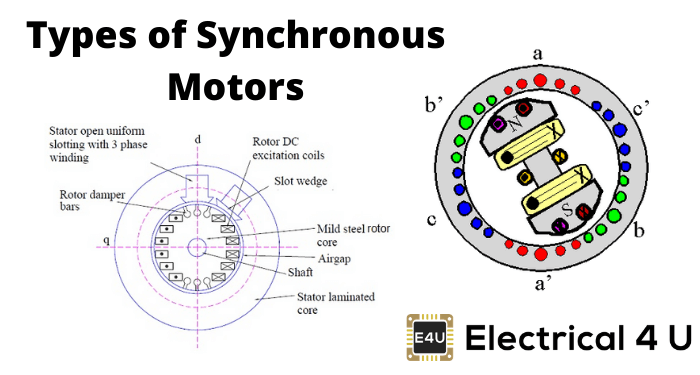

有不同的同步电机的类型根据他们兴奋的方式
- 非兴奋同步电机
- 电流激动的同步电机
让我们一个接一个地看看不同的类型。
非兴奋同步电机
转子由钢组成。外部磁场磁通转子,它与它同步旋转。转子通常由诸如钴钢的高固定钢制成。
非兴奋电机有三种设计:
滞后电机
滞后电机是单相电动机其中转子由其组成铁磁材料。转子呈圆柱形,具有高滞后性损失特性。它们通常由铬,钴钢或alnico组成。定子由单相AC供应供给。定子有两个绕组:
- 主绕组和
- 辅助绕组。
两者的组合从单相电源产生旋转磁场。它们是自启动的,不需要额外的绕组。当给出单相AC供应时,产生旋转磁场。这个旋转磁场诱导涡流在转子中。转子开始最初用滑动移动。当转子达到同步速度时,定子将转子拉到同步中。所以最初电机开始作为一个感应电动机后来用作一个同步电动机。
毫无乐行马达
磁阻电动机基于一个原则,即无拘无束的铁片将移动到完整的原则磁通量不愿意最小的路径。定子具有主绕组,辅助绕组就像滞后电机。这些帮助创造一个旋转磁场。磁阻电机的转子是一个灰鼠笼子转子移除一些牙齿,以提供所需数量的凸极。当转子对准时,磁阻变为最小磁场定子。
当给出单相交流电源时,电机开始作为一个感应电动机。转子试图使自身与定子的磁场对齐,并且经历磁阻扭矩。但由于惯性,它超过了位置,再次试图在下次革命期间对齐。以这种方式,它开始旋转。一旦达到同步速度的75%,辅助绕组被切断。当速度达到同步速度时,磁阻扭矩将其拉入同步。由于同步磁阻扭矩,电动机保持同步。

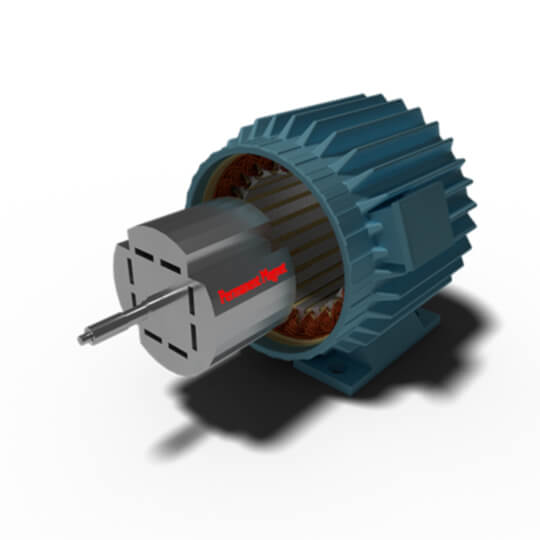

永磁同步电动机
转子由永磁体组成。他们创造了一个常量磁通量。当速度接近同步速度时,转子锁定同步。它们不是自动启动,需要电子控制的可变频率定子驱动器。

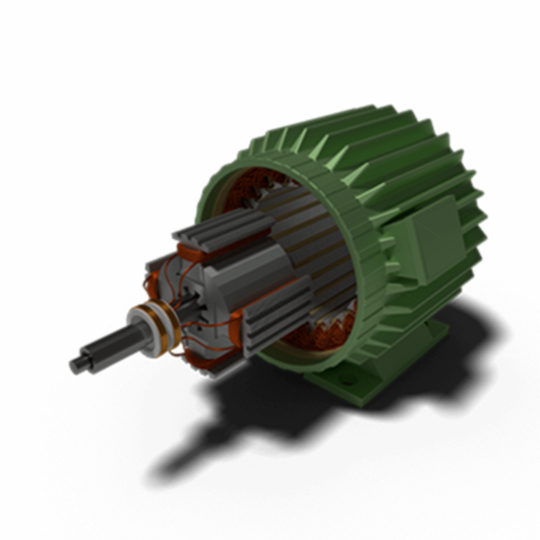

直流励磁电机
直流激励同步电动机需要转换器的直流电源以产生转子磁场。直流激励电动机具有定子绕组以及转子绕组。它们可以具有圆柱形转子或凸极转子。它们不是自动启动,需要阻碍绕组开始。最初,他们开始作为一个感应电动机后来达到同步速度。
