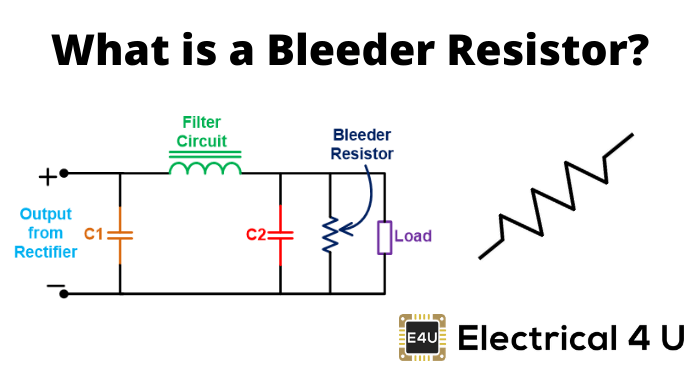

什么是分流电阻?

渗流器电阻是标准电阻器与高压电源电路的输出并联，以放电储存在电源滤波器中的电荷电容器当设备关闭时。出于安全原因完成这一点。

如果在关机状态下使用设备时，有人不小心触碰了设备，即使在关机状态下也有可能被电击。因此，为了安全起见，有必要对电容器进行放电。泄放电阻因此被用来帮助防止不必要的放电。

要知道泄放器电阻的重要性，我们需要使用过滤器的电路。例如，我们选择一个全波整流器电路。整流器的输出不是纯直流信号。它是脉动直流信号，并且该电源不能直接给负载。

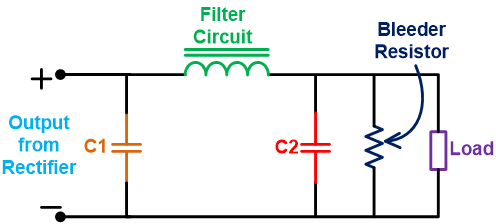

因此，我们使用过滤电路来使整流器纯直流信号的输出。并且过滤器包括电容器和电感器。下面的电路表明整流器的输出通过滤波器电路和泄放器电阻给予负载。

如上图所示，渗流器电阻与电容器并联连接。电容器在设备处于条件下以峰值充电。如果我们关闭设备，那么电容器仍然保存了一定量的充电。

现在，如果没有连接的Bleeder电阻并且有人触摸终端，则电容器将通过该人放电。那个人会震惊。

但是如果我们把一个标准电阻和那个电容并联，电容就会通过这个电阻放电。

如果选择一个值较小的电阻器，它将提供高速排气。但是它消耗更多的能量。如果选择高值电阻器，功率损失较小，但放电速度较慢。

因此，设计人员必须选择高度值的电阻，足以不会干扰电源，足够低，以便在短时间内排出电容。

为了计算出合适的分压器值，需要考虑瞬时电阻之间的关系电压跨电容器V._T.，分流电阻R，初始值V_你。总电容为C，瞬间的时间是t。然后，您可以从以下等式计算出抗冲击物电阻的值。

$\ [v_t = v_u e ^ {\ frac {-t} {rc} \]$

$\frac{V_t}{V_u} = e^{\frac{-t}{RC}$

$ln(\frac{V_t}{V_u}) = \frac{-t}{RC}$

$\ [r = \ frac {-t} {c \ times ln（\ frac {v_t} {v_u}）} \]$

在上述方程中，为了安全目的，保持瞬时电压的值。但是，如果使其归零，则泄放电阻器电容器所需的时间是无限的。因此，设计者必须放置放电所需的安全电压和时间的适当值。

$\ [p = \ frac {v_0 ^ 2} {r} \]$

现在，如果选择快速放电的Bleeder电阻值，电阻将非常低。它将增加功率损失。在上面的等式中，v_0.是初始电压，P是通过渗流性消耗的功率。

因此，设计者必须确定电阻器电阻和出血速度的所需值。

分路电阻器用于电路的安全目的。但它也是有用的改进电压调节和用作触发电阻分压器。

电压调节定义为空载、满载电压之差与空载电压之比。电压调节方程如下式所示。

$\ [v_r = \ frac {v_0 - v_f} {v_f} \]$

其中五_0.是无负载电压和v_F是全负载电压。对于良好的电压调节，V的值_R.尽量保持在低水平。

现在，如果Bleeder电阻与滤波电容和负载电阻并联连接。因此，电压下降发生在负载电阻中以及耐渗滤物电阻中。

当提供电源时，负载电阻上的电压降就会出现。但是，当电源是关闭的，电压下降通过分压器电阻进入图片。因此，它增加了空载电压的值。

因此，它将减小无负载电压的差值和完全负载电压的值，从而提高电路的电压调节。

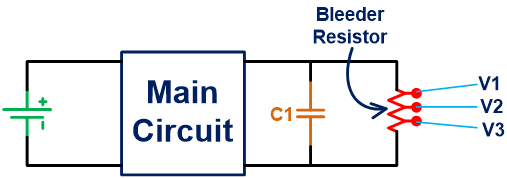

如果你想在你的电路中有多个电压安排，抽头电阻器被用作分路电阻器。电路布置如下图所示。

如上图所示，渗流器电阻具有三个轴。通过使用正确的攻丝，我们可以在负载上具有三种不同的电压。因此，这提供了分压器的功能。

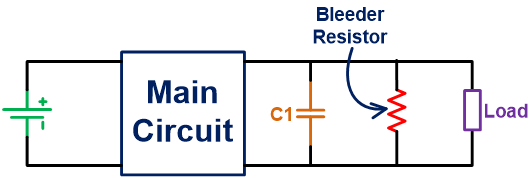

渗流器电阻的主要功能是安全性。它用于在设备关闭后放电电容。用于此的电路布置如下图所示。

过滤器由电感器和电容器组成。泄漏电阻器用于将其与滤波电容器平行连接。一旦设备关闭，将一定量的电荷存储在电容器内。

该带电电容器可以通过该人放电。那个人可能会震惊。因此，使用泄放电阻器与电容器并联连接以在装置关闭之后将其排出。
