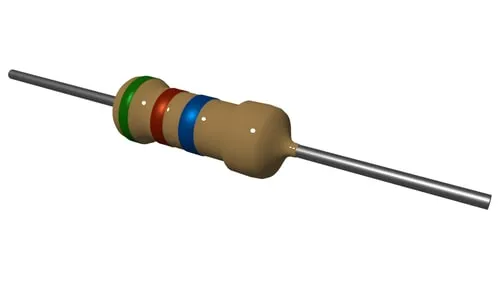

碳组成电阻器体积小,功率损耗小。此外,电阻可以具有非常高的值,甚至可以达到几兆欧。它们太小了,我们甚至不能用可读的数字来指示值。为此,我们使用电阻器上的颜色代码来指示电阻值。

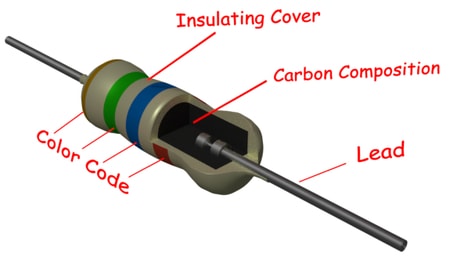

碳组成电阻器的结构
碳成分电阻器的主要导电部分由碳粘土制成,引线由镀锡铜制成。它被封装在塑料或陶瓷的盒子里,以保护它不受湿气和管道的影响。它的直径通常小于10毫米。对于更高的功率损耗,电阻的尺寸应该增加。电阻器的形状是圆柱形的。

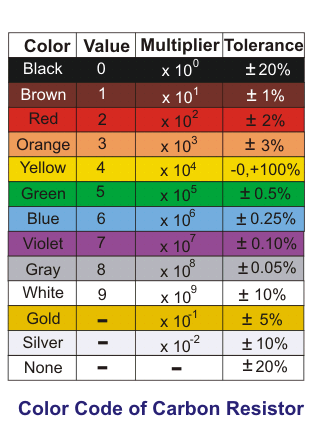

有两种颜色编码都是用在碳组成电阻上的,它们是
- 一般的颜色编码。
- 精密的颜色编码。

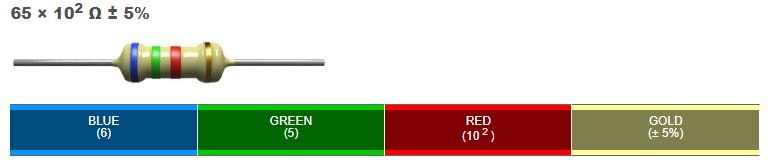

通用色码有四个色带,适用于公差在±5%以上的通用电阻器。在这里,前两个颜色带代表电阻值的数字部分。第三个波段是乘数。对于容忍度,使用第四个波段。

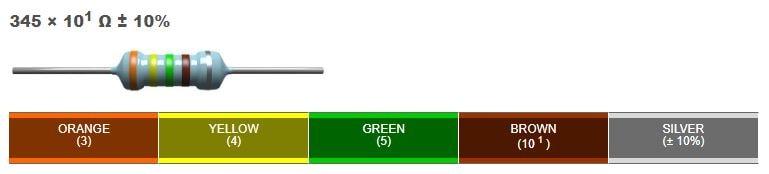

精确的彩色编码有五个颜色带来指示电阻器的值。与一般颜色编码的唯一区别是,前三个颜色带表示数值,第四个颜色带表示乘数,最后一个颜色带表示公差。在误差小于±2%的情况下,采用精密色标。
碳电阻器的优点
- 他们是便宜的。
- 它们的尺寸很小。
碳电阻器的缺点
- 他们吵了。
- 它们对温度的变化非常敏感。
- 功耗小。
碳电阻器由于体积小,在通用电路中应用非常广泛。由于电子电路需要非常小的电流,碳组成电阻器是合适的和安全的。由于如此多的缺点,这些电阻器不能用于所有类型的电路,但由于它们的低成本和小尺寸,它们非常受欢迎。
