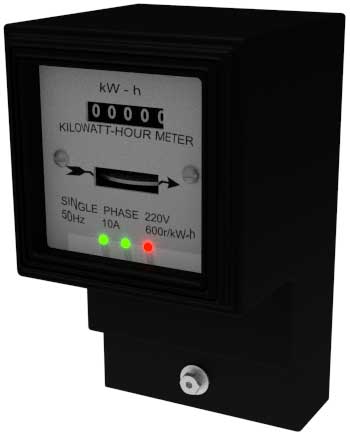

能源米是衡量电力消耗的基本部分。无论消费大小,它都被广泛使用。它也被称为电能表。本文讨论了感应式电能表的结构和工作原理。

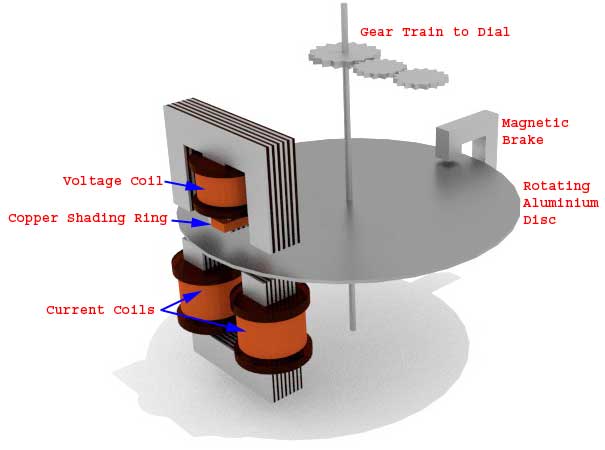

要了解电能表的结构,就必须了解电能表的四个基本组成部分。这些组成部分如下:
- 驱动系统
- 运动系统
- 制动系统
- 注册系统
驱动系统
该系统的组成部分是两块硅钢叠层电磁铁。上面的电磁铁叫做分流磁铁,它携带一个电压线圈,由许多匝的细导线组成。下面的电磁铁称为串联磁体,它携带两个磁体当前的由几圈粗线组成的线圈。电流线圈与电路串联,负载电流通过电路。
而电压线圈连接到电源上并产生高比率的电流电感来电阻。并联磁体下部有铜带提供摩擦补偿,使并联磁体磁通与电源电压的相位角正好为90o。
运动系统
正如你在图中看到的,有一个薄铝盘放置在两个电磁铁之间的间隙,并安装在一个垂直轴上。当铝盘切割时,涡流会在铝盘中产生通量由两个磁铁产生。由于…的干扰涡流和两个磁场在圆盘上构成一个偏转力矩。当您开始消耗能量时,磁盘开始缓慢旋转,磁盘的几次旋转将显示在特定时间间隔内的功耗。通常用千瓦时来衡量。
制动系统
该系统的主要部件是一种称为制动磁铁的永磁体。它位于圆盘附近,由于旋转圆盘通过磁场的运动而在其内部产生涡流。这个涡流与磁通发生反应,并施加一个制动力矩,它反对磁盘的运动。圆盘的速度可以通过改变磁通量来控制。
注册系统
顾名思义,它记录了磁盘的旋转次数,与直接消耗的能量成正比,单位是千瓦时。有一个盘轴,它是由盘轴上的齿轮驱动的,指示盘转动的次数。
电能表工作原理
工作方式为单相感应式能源米都基于两个基本原则:
- 旋转铝盘。
- 计算和显示消耗的能量的排列。

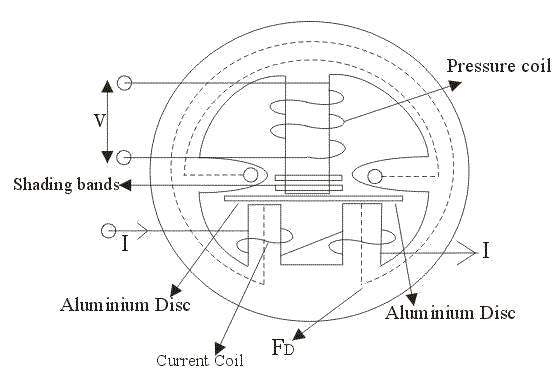

铝盘的旋转
金属盘的旋转是由两个线圈控制的。两个线圈的排列方式是这样的,一个线圈产生a磁场比例电压另一个线圈产生的磁场与当前的。电压线圈产生的磁场延迟90o这涡流在磁盘中被诱导。两个电场作用在圆盘上的力与线圈中即时电流和电压的乘积成正比。
其结果是,轻重量的铝盘在气隙中旋转。但是,当没有电源时,需要停止磁盘。永磁体的工作原理是制动,它与圆盘的旋转相反,并与功率消耗相平衡旋转速度。
计算和显示消耗的能量的安排
在本系统中,浮动盘的旋转已经被统计,然后显示在仪表窗口。铝盘与带有齿轮的轴相连。这个齿轮驱动寄存器和磁盘的旋转已经被计数和显示在寄存器上,它有一系列的表盘和每个表盘代表一个单独的数字。在仪表的前面有一个小的显示窗口,在表盘的帮助下显示能量消耗的读数。在分流磁铁的中央分支有一个铜遮阳环。使相位角之间通量由并联磁铁和电源产生电压900左右,需要对环的位置进行小的调整。
