碳电池施工|leclanche细胞

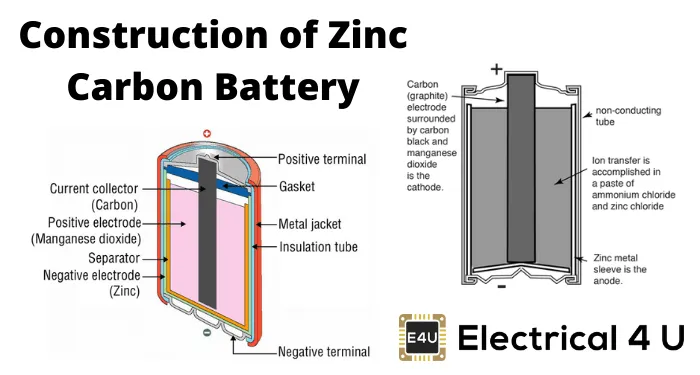

leclanche电池的建设

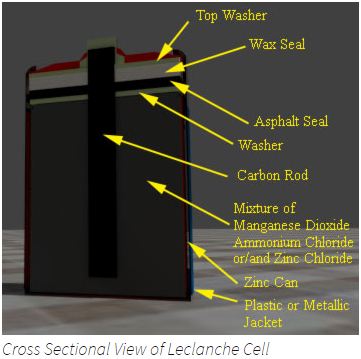

在市场上可用的常用圆柱形leclanche的电池有以下结构特征。

1. 通过薄锌制成的圆柱形，用作阳极，它还保持所有其他活性和电解质材料电池。
   理想情况下，电池中使用的锌应纯净99.99％。虽然用于制造锌 - 碳电池容器的锌具有0.03至0.06％的镉和0.02至0.04％的铅。铅使锌更好地形成质量，而且也是一种腐蚀抑制剂，此外，镉提供强烈的腐蚀反抗到锌。
   使用的锌锌碳电池应免于像杂质，钴，铜，镍，铁，因为这些材料涉及在电解质存在下与锌的腐蚀反应。除了铁使锌更加困难。锑，砷，镁式杂质使锌脆。
2. 阴极材料是二氧化锰。二氧化锰与乙炔黑和湿法用氯化铵电解质混合，在液压机中压缩，以提供固体线轴形状。
   筒管用作电池的正电极。糖粉氧化物（MNO₂）粉状炭黑与水混合，氯化铵（NH₂Cl）或/和氯化锌（ZnCl₂）。这里，mno.₂是有源阴极材料，但电阻高电阻，炭黑粉末增加了阴极的导电性。由于碳粉尘是良好的吸湿器，它还保持横向筒管内的湿电解质。mno的比例₂根据电池的设计，碳可以从3：1至11：1的重量变化。该比率也可以是1：1电池用于闪光的相机制造，因为这里的电流高脉冲比容量更重要。

   干燥锌 - 碳电池中使用的锰二氧化锰几乎没有类型的二氧化碳。

   1. 天然二氧化碳（NMD）可用于原料的天然矿石。这些矿石含有70至85％的二氧化锰。它具有α和β相晶结构。
   2. 化学合成的二氧化锰（CMD）含有90至95％的纯锰二氧化物。它具有三角形相晶结构。
   3. 电解锰二氧化碳（EMD）。EMD在其他之外最贵，但表现明智。它提供了更高的电池容量，并在重型工业应用中使用它。它具有伽马相晶结构。

   以前将石墨用作阴极线轴的导电介质，但是现在使用炭黑，因为它具有保持湿电解质的特殊性质，并且它为阴极混合物提供更好的压缩性和粘度。在它们的阴极混合物中含有碳乙炔黑的细胞在突出的服务中表现更好，而在其阴极混合物中含有石墨的细胞在高和连续的电流操作中表现出良好。

3. 将碳棒插入到该筒管形阴极中，作为来自阴极的集电器。该碳棒的顶部也用作电池的正末端。

   我们通常用压缩碳制造碳棒。这是非常强大的导电性。本质上的碳是高度多孔的。通过蜡和油处理，当它可以防止湿式电解质通过时，碳在一定程度上达到一定程度，但它可以通过它通过它。我们这样做，在电池的大放电期间形成的氢气和二氧化碳气体可以逸出。当我们通过沥青密封梭芯的上部时，所述气体仅获得这种多孔路径。这意味着碳棒锌碳电池还用作在大放电期间形成的气体的通风通道。
4. 阳极和阴极通过氯化铵和氯化锌电解质或淀粉或聚合物涂覆的吸收性牛皮纸湿的晶粒糊状物分离。薄的分离器减少内部反抗细胞。
   常用的leclanche'cell.具有湿混合物氯化铵和较少量的氯化锌的电解质。但另一方面，氯化锌电池仅使用氯化锌作为电解质。虽然也可以将少量氯化铵添加到氯化锌中，以确保氯化锌电池的高性能。
5. 在阴极筒管的顶部有一个支撑垫圈（非导电）。
6. 沥青密封在上面提供垫圈，然后在沥青密封上方有蜡密封。
   密封装置在那里电池防止在其使用和储存寿命期间蒸发电解质和水。
7. 在这种密封装置之后，再次容纳将密封材料保持在适当位置之后。
8. 该顶部垫圈还握住一件金属盖，安装在碳棒顶部。
9. 现在，大会被金属，纸或塑料夹套覆盖，以提供美观的外观。标签和额定值写在外壳上。
10. 钢盖覆盖电池的底部，提供额外的保护。
