多路分解器：它是什么？（工作原理和应用）

什么是多路分解器？

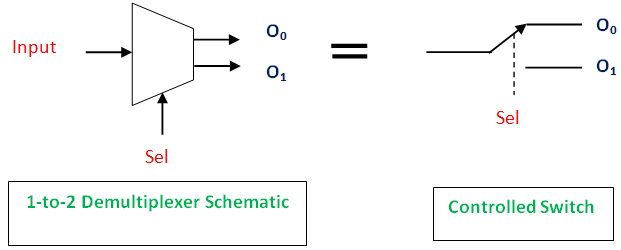

一个多路分解器(也称为a宣布或数据分销商）电路是可以从单个输入分配或提供多个输出的电路。它可以按照单个输入执行许多输出开关。多路分解器的输出线为“n”，选择行号为“m”，n = 2^m。控制信号或选择输入代码确定必须传输输入的输出线。

Demux还可以作为二进制文件执行为小数解码器。为此，数据输入线应该处于逻辑1级，并且二进制输入被提供给选择输入线。相应的线将提供输出。在多种组合电路的设计中，该电路非常有用。

由于，需要包数的需要最少多路分解器。这个电路的功能与电路的功能相反复用器。

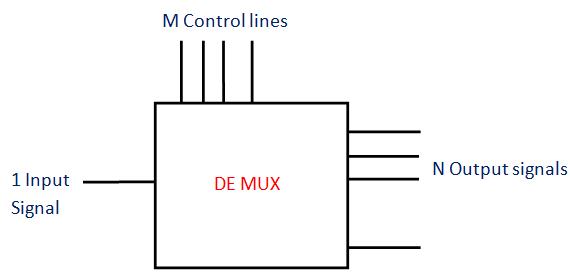

的销多路分解器图如下图。

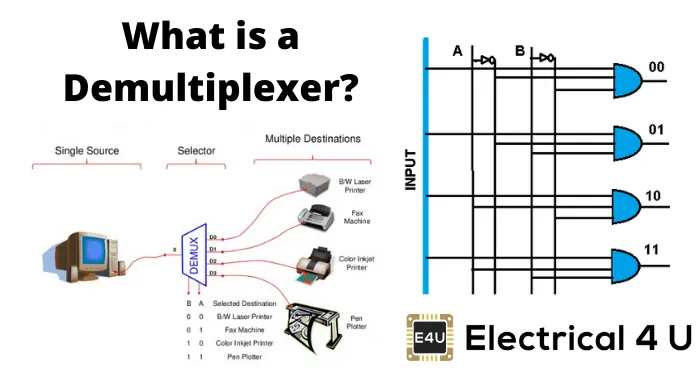

1至4个多路分解器

现在，我们可以选择一个1至4个多路分解器。还有许多其他类型，如1-2,1至8,16个多路分解器等。此类的详细信息如下：

• 输入
  1输入位存在。这里是数据D.
• 输出
  输出的数量是四个。他们是y_0.，Y.₁，Y.₂和Y_3.。
• 控制位
  这里使用两个控制比特。它们是A和B.根据选择输入或控制位的值，输入数据位被发送到输出线的数据位。

如果条件ab = 01;第二和门从顶部启用（如上图所示）。此时，所有其他三个和盖茨都处于残疾状态。因此，输入位数据D被传送到输出。因此，Y.₁=数据。
当输入设置为0时，y₁将低于0，输入为1（高），y₁将是1（高）。因此，我们可以说是₁值将直接取决于输入D.其他三个输出为0（低状态）。

如果条件ab = 10，则禁用每个对外和栅极，除了从底部的第二个和门。所以，输入位D被发送到y₂输出。因此，Y.₂=数据D.
真理表

数据维	控制	输入	输出
-	一种	B.	y0.	y1	y2	y3.
1	0.	0.	1	0.	0.	0.
1	0.	1	0.	1	0.	0.
1	1	0.	0.	0.	1	0.
1	1	1	0.	0.	0.	1

示例多路复用器IC 74155（4-1多路复用器），IC 74154（具有4个控制位的16-1-1多路复用器，1输入位和输出是16位）

解复用器的应用

解多路复用器用于需要将单个源连接到多个目的地的多个领域。解多路复用器的这些应用包括:

多路分解器通信系统

通常，通信系统包括信号的发送和接收。出于这些目的，接收端中的发送端中的多路复用器和多路分解器必须同时工作。通过实现多路复用器的实现完成传输。输出复用器;这是单个输出，并且它被给出作为解复用器的输入。接收器中的多路分解器将把给定输入的输入改变为原始信号。

解复用器的算术和逻辑单元（ALU）

通过多路解码器的实现，ALU的输出可以保存在存储单元或多个寄存器中。在这里，ALU输出给解复用器作为它的输入。解复用器的输出被提供给存储数据的多个寄存器。

Demultiplexer的并行转换器

该转换器可以给出（重新创建）来自所接收的串行数据的并行数据。这里，将输入串行数据设置为多路分解器的输入。这是定期完成的。在多路分解器的控制输入，附加计数器。在该计数器的帮助下，数据信号被引导到多路分解器输出。存储每位数据信号后，可以提取多路分解器输出。它可以并行读出。
