双光束示波器

的双梁示波器发射两束电子束，同时显示在一个单一的示波器上，可以单独或联合控制。双束示波器的结构和工作原理完全不同于双迹示波器。管道的建造更加复杂，而且整个过程也更加昂贵。
一种特殊的双光束示波器可以通过产生或偏转光束来显示两个电子束。现在，一天，双梁示波器过时，因为该功能可以通过更高的效率来执行数字范围，并且它们不需要双束显示。数字范围捕获单个电子光束，同时捕获并分成许多通道。

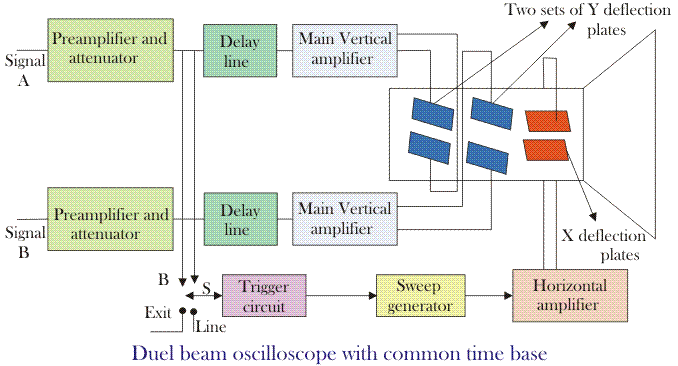

双光束示波器的构造

来自不同来源的两束电子束有两个单独的垂直输入通道。每个通道都有自己的衰减器和前置放大器。因此，最终可以控制各通道的振幅。
两个通道可以具有共同或独立的时基电路，允许不同的扫频率。每根梁在穿过一组水平板之前，都要经过不同的通道，产生不同的垂直挠度。水平放大器由扫描发生器编译，以驱动产生共同水平偏转的极板。水平平板允许两束电子束同时穿过屏幕。

双梁示波器可以用双电子枪管或分束的方法在阴极射线管内产生两束电子束。该方法将光束的亮度和聚焦分别控制。但是两根管增加了示波器的尺寸和重量，它看起来很笨重。

另一种方法是用单电子枪劈射电子管。在Y型偏转板和最后的阳极之间有一个水平分流板。平板的电势与最后一个阳极的电势相同，它沿着两个垂直偏转板之间的管的长度移动。因此，它隔离了两个通道。由于单光束被分成两束，其合成光束的亮度是原光束亮度的一半。在高频操作时，它是一个缺点。另一种提高合成束流亮度的方法是在最后一个阳极上有两个光源而不是一个，这样束流就可以从最后一个阳极发出。

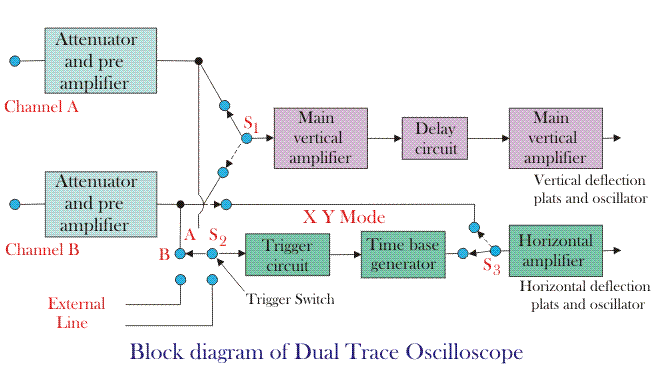

双光束和双迹示波器的区别

双束示波器有两个不同的电子枪，它通过两个完全独立的垂直通道，而双迹示波器有一个电子束，它被分成两个，通过两个独立的通道。
双线阴极射线示波器不能在轨迹之间快速切换，因此不能捕捉两个快速瞬态事件，而双光束交叉则不存在切换问题。
这两束显示光束的亮度有很大的不同，因为它的扫描速度相差很大。另一方面，合成显示器的双迹亮度是相同的。
双轨迹显示的光束亮度是双光束CRO亮度的一半。
