在这里,电弧在电极之间产生。电弧是用来熔化金属的。电弧炉主要用于生产小型钢结构棒材和钢条。的电炉是一种由耐火砖制成的垂直容器。电炉主要有两种类型。它们是交流(AC)和直流(DC)操作的电炉。

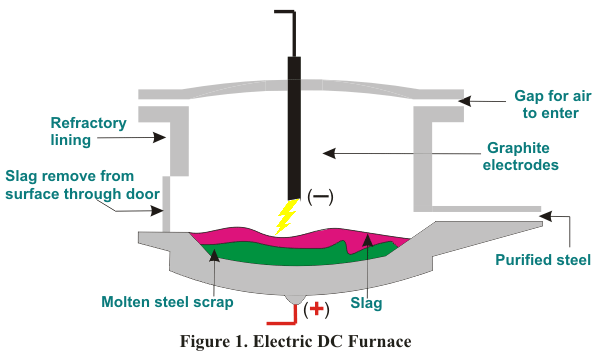

直流电弧炉
与交流电弧炉相比，直流电弧炉是一种先进的电弧炉。在直流电弧炉,当前的从阴极流向阳极。该炉只有一个石墨电极，另一个电极嵌在炉底。在直流炉底部固定阳极的方法有很多种。
第一种布置包括置于底部的单一金属阳极。它是水冷的，因为它升温很快。阳极为C-MgO衬里导电炉。电流给位于底部部分的铜板。在这里，阳极的冷却是通过空气。在第三种结构中，金属棒充当阳极。它在MgO中根深蒂固。在第四种排列方式中，阳极是薄片。这些床单被大量的MgO所包围。
直流电弧炉的优点
- 减少50%的电极消耗。
- 融化几乎是均匀的。
- 降低功耗(5 - 10%)。
- 减少50%闪烁。
- 减少耐火材料消耗
- 炉膛寿命可延长。
交流电弧炉
在交流电炉，电流通过金属中的电荷在电极间流动。在这个炉中，用三个石墨电极作阴极。废料本身起到阳极的作用。与直流电弧炉相比，这是具有成本效益的。这种炉最常用于小型炉中。
电弧炉的建设

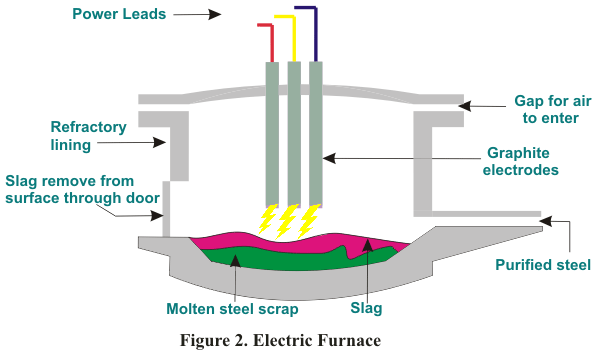

如上所述，电炉是一种内衬耐火砖的大型直立容器。如图2所示。
电炉的主要部分是炉顶、炉膛(炉膛的下部，熔化的金属从那里收集)、电极和侧壁。屋顶由三个插入电极的孔组成。屋顶由氧化铝和镁铬砖组成。炉膛包括金属和炉渣。倾斜机构用于通过移动熔炉将熔化的金属倒到支架上。对于电极移除和加料炉(填补废金属)，屋顶缩回机构被纳入。考虑到操作人员的健康，炉周围还提供了烟尘提取的规定。在交流电炉中，电极数是三个。这些是圆形的。石墨因导电率高而用作电极。 Carbon electrodes are also used. The electrodes positioning system helps to raise and lower the electrodes automatically. The electrodes get highly oxidized when the current density is high.
变压器:
的变压器为电极提供电源。它位于炉子附近。它被保护得很好。大的评级电弧炉可能高达60MVA。
电弧炉的工作原理
的工作电炉包括电极充电，熔解期(熔化金属)和精炼。在废气的帮助下，大筐内的轻重废渣进行预热。为了加速炉渣的形成，在炉渣中加入熟石灰和石英石。加料是通过摆动炉顶来进行的。根据要求，也会进行热金属充电。
接下来是熔毁期。在此期间，电极被移到废料上。然后弧在电极和金属之间产生。从保护方面考虑，低电压为此选择。电弧被电极屏蔽后，增加电压以加速熔化过程。在这个过程中，碳、硅和锰被氧化。大电弧生产需要较低的电流。热量损失也更少。熔化过程可以通过电极的深浴来固定。
精炼过程始于熔化过程。单氧化渣的除硫不是必须的。在这个过程中只需要去除磷。但在双渣实践中，S和P都需要去除。脱氧后;在双渣实践中，对氧化渣进行了脱除。接下来，在铝、锰铁或硅铁的帮助下，它被脱氧。当沐浴化学和所需的温度达到时，热量将被脱氧。然后，熔化的金属就准备好出丝了。
对于炉的冷却，可以使用管状压力面板或空心环空喷涂。
