电力可以通过架空传输系统或地下电缆传输或分布。电缆主要设计用于特定要求。电力电缆主要用于电力传输和分发目的。它是一个或多个单独绝缘的组装电导体,通常与整体护套一起保持。该组件用于传输和分配电力。
电力电缆可以作为永久布线安装在建筑物内,埋在地埋设,并运行开销或暴露。灵活的电源线用于便携式设备,移动工具和机械。
这些设计和制造电压那当前要携带,操作客户所需应用的最高温度和目的。
对于采矿,我们为双人装备提供额外的机械强度。对于风电厂客户,通常需要柔性和紫外保护的电缆,具有机械坚固的护套,因此我们根据其要求设计。地下电缆有几个优点,如风暴,闪电,低维护成本,较低的故障机会,较小的易损坏电压下降,以及更好的普遍外观。
电力电缆的额定值
短路额定值
它经常发生,安装所需的导体尺寸通过其携带短路电流而不是持续电流的能力来决定。在短路期间,几个循环的电流突然涌入,随后是短时间内的恒定电流流动,直到保护开关设备运营商,通常在0.1-0.3秒之间。
导体尺寸和材料 | 绝缘材料 | 工作最高温度 | 短路额定值 |
120平方米铜导线 | PVC绝缘材料 | 70O.C | 13.80 ka / sec |
120平方米铝导体 | PVC绝缘材料 | 70O.C | 9.12 KA / SEC |
120平方米铜导线 | PVC绝缘材料 | 85.O.C | 12.48 KA / SEC |
120平方米铝导体 | PVC绝缘材料 | 85.O.C | 8.28 ka / sec |
当前承载力
当前承载能力是一个重要方面是选择导体的最佳尺寸。电压降和短额定值也是选择经济和最佳导体尺寸的非常重要的方面。地下电缆的安全电流承载能力由最大允许的温度升高决定。温度升高的原因是电缆中出现的损耗,其出现为热量。
连续电流(电缆单独铺设) | 2核×16毫米2 | 2核×25毫米2 |
(i)在地上(地面温度30O.C) | 103 A. | 131 A. |
(ii)在管道中(地面温度30O.C) | 86 A. | 111 A. |
(iii)在空气中(Ambient Airtemp 40O.C) | 94 A. | 125 A. |
电压下降
从源到负载的允许最大电压下降是电力电缆导体设计的另一个方面。
根据欧姆的法律,v = IR。首先是用于电线的材料的选择。铜是比第一导线更好的导线是用于线材的材料的选择。对于给定长度和电线尺寸,铜是比铝更少于铝的导体。
线尺寸是确定电压降的另一个重要因素。较大的电线尺寸(具有较大直径)的电线尺寸比相同长度的线尺寸更小。在美国钢砖中,每6种测量减少都会产生一倍的线径,每3种测量都会减少电线横截面积。在公制量规模中,规格的直径为毫米的10倍,因此50规格的公制线直径为5mm。

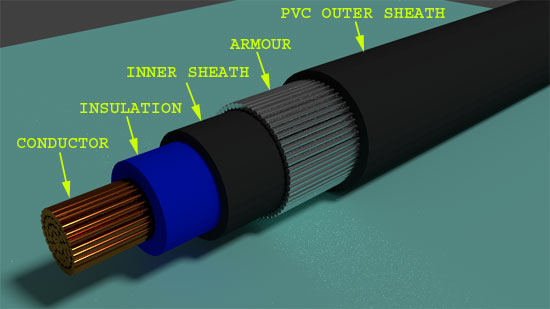

电力电缆的施工
在施工期间有电缆的各个部分。电力电缆主要包括
- 导体
- 绝缘
- 仅适用于多芯电缆
- 寝具
- 珠子/铠装(如果需要)
- 外护套
导体
导体是电力电缆中唯一的携带路径。导体是不同的材料。主要在电缆行业,我们使用铜(ATC,ABC)和铝导体电力电缆。导体有不同类型的导体:固体,2级股,5级柔性,6级额外柔性(主要用于电线和焊接)等。导体尺寸以导体电阻识别。
绝缘
每次提供的绝缘导体电缆主要由PVC(聚氯乙烯),XLPE(交联聚乙烯),橡胶(各种类型的橡胶)。绝缘材料基于工作温度。
绝缘材料 | 最大工作温度 |
PVC型A. | 75.O.C |
PVC型B. | 85.O.C |
PVC型C. | 85.O.C |
XLPE. | 90.O.C |
橡胶 - EPR IE-1 | 90.O.C |
橡胶 - EPR IE-2,EPR IE-3,EPR IE-4,硅IE-5 | 150.O.C |
通过在绝缘上使用不同颜色或在核心上使用不同颜色来识别核心
珠子(内部护套)
电缆的这部分也称为内部护套。主要是它用于多核电缆。它用作绝缘导体的粘合剂,在多核电源线上,并为装甲/辫子提供床上用品。电缆的这部分主要由PVC(PVC ST-1,PVC ST-2),橡胶(CSP SE-3,CSP SE-4和PCP SE-3,PCP SE-4,HOFR SE-3 HOFR制成SE-4,HD HOFR SE-3等)。
装甲
主要有钢丝铠装、带钢铠装。这是通过将钢丝或钢带一根一根地放在内护套上来完成的。铠装主要是为载流导体提供接地屏蔽,同时也用于电缆的安全接地。
当导体中存在任何绝缘故障时,如果正确接地,故障电流会获得足够的路径以流过装甲。为电缆提供额外的机械保护和力量是装甲的重要额外优势。在采矿电缆中,这是为了电法。
串珠
退火镀锡铜线,尼龙编织,棉辫子主要用于此目的。编织是对电缆提供高机械保护的过程,也用于接地目的。与装甲相比,编织的重要性是更灵活的。
外护套
这是通常由PVC(聚氯乙烯),橡胶(各种类型的橡胶)制成的电缆的最外盖,通常与床上用品相同。它提供通过盔甲,用于整体机械,天气,化学和电气保护。外护套是保护电缆的保护并不多电缆,而且更具机械。
材料 | 优点 | 缺点 | 最大工作温度 |
PVC | 便宜,耐用,随处可见 | 最高介电损耗,在高温下熔化,含有卤素 | 70O.C对于通用85O.C用于耐热用途 |
PE. | 最低介电损耗,高次介电强度 | 对水树木的高度敏感,材料在高温下分解 | |
XLPE. | 低介电损耗,高温改善材料特性 | 不熔化,但发生热膨胀,中等敏感性对浇水树(尽管一些XLPE聚合物是防水树) | 90.O.C |
EPR. | 增加灵活性,减少热膨胀(相对于XLPE),对浇水树的敏感性低 | 中高介电损耗需要无机填料/添加剂 | 90.O.C |
纸/油 | 低中型介电损耗,没有受到直流测试的伤害,已知可靠性历史 | 重量高,成本高, 需要液压/泵用于绝缘液,难以修复,含水量降低 |
70O.C |
主要以上6平方米的电缆称为电源线,但这取决于电缆的使用。对于我们使用的PVC电源电缆是:1554和我们使用的XLPE电源线是:7098以及用于橡胶的电力电缆,我们使用是:9968和其他相关规格。电源线由电压等级和标称横截面积限定。
