我们遇到了这个术语狩猎当我们研究三相同步电机操作。使用“搜寻”一词是因为在突然施加负载后,转子必须寻找或“搜寻”其新的平衡位置。这种现象被称为在同步电机中搜索。现在让我们知道什么是平衡状态同步电动机。
一个稳定的状态同步电动机运转是电磁转矩与负载转矩相等且相反的平衡状态。在稳态下,转子以同步速度运行,从而使转矩角(δ)保持恒定值。如果负载转矩突然变化,平衡就会受到干扰,由此产生的转矩会改变电机的速度。
狩猎是什么?
无载同步电机负载角为零。随着轴载的逐渐增加,轴载角将逐渐增大。我们考虑载荷P1突然应用于卸机轴上,使机器瞬间减速。

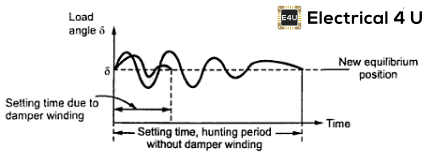

负载角(δ)也从0度增加到δ1。在第一次挥杆时电力展开的等于机械载荷P1。没有建立平衡,所以转子进一步摆动。载荷角超过δ1并成为δ2。现在产生的电力比以前的大。转子达到同步转速。但它不会保持同步速度,它将继续增加超过同步速度。由于转子加速度高于同步速度,负载角减小。所以还是没有达到均衡。因此,转子在新的平衡位置上摆动或振荡。这种现象被称为狩猎或相位摆动。狩猎不仅发生在同步电动机也适用于同步发电机在负载突然变化时。
同步电机从动的原因
- 负载突然变化。
- 励磁电流的突然变化。
- 一个负载包含谐波扭矩。
- 供电系统故障。
同步电机蛇行的影响
减少同步电机的蛇行
有两种方法可以减少捕猎。这些都是- - - - - -
- 阻尼器绕组的使用:它包括低电阻铜/铝刷嵌在凸极机的极面槽中。减振器绕组通过产生与转子滑移相反的转矩来抑制蛇行。阻尼扭矩的大小与滑移速度成正比。
- 利用飞轮:原动机装有一个大而重的飞轮。这增加了原动机的惯性,有助于保持转子转速恒定。
- 设计具有合适同步功率系数的同步电机。
