在数字生产过程中使用不同的电路配置和生产技术集成电路。这些方法中的每一种都被称为特定的逻辑家庭。现在有不同方法或不同逻辑家庭的想法是每个ics.在合成时的同一家庭将具有相同的电气特性。必然相同的特性是供应电压范围，响应速度，功率耗散，输入和输出逻辑电平，当前的下沉能力，电流采购能力，噪声保证金，扇出等。
逻辑家庭的意义
当我们谈论数字系统实际上，数字IC是构成整个系统的数字。如果所有ICS都是相同的逻辑系列，那么它们彼此兼容，并且执行预期的逻辑功能，实现目标。
但在属于的情况下不同的逻辑系列用于数字系统中，然后必须使用必须使用兼容性接口技术。这就是为什么我们必须了解不同的逻辑系列并在数字系统设计期间使用IC的最佳组合。现在，问题出现了选择ICS错误组合的结果。答案是它可能与所需的必要功能不符。
逻辑系列的类型

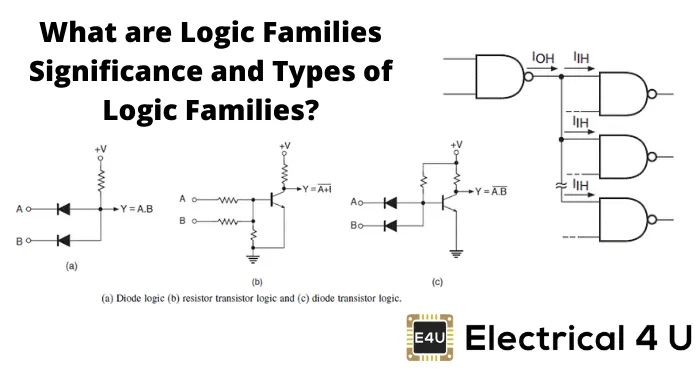

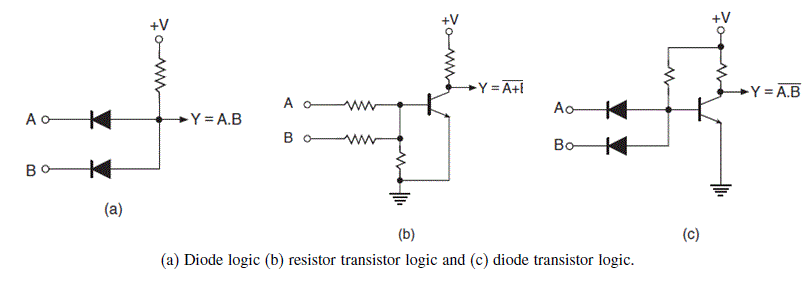

数字IC使用双极设备或MOS中的任何一种或两者的组合设计。落在第一批下跌的逻辑系列称为双极家庭，这包括二极管逻辑（DL），发射耦合逻辑（ECL），电阻晶体管逻辑（RTL），二极管晶体管逻辑（DTL），晶体管晶体管逻辑（TTL）。其他逻辑家庭的成员，即MOS家族是PMOS.，NMOS家族，CMOS系列。现在，Bi-MOS逻辑系列是使用双极和MOS设备的系列。
在上述家庭中，这些日子不会使用D1，RTL和DTL，它们已经过时了。TTL，CMOS，ECL，纳米Bi-CMOS是仍然使用的家庭。我们将在本文中讨论其中少数人。
TTL Subfamilies。
TTL系列由各种亚属（如标准）组成TTL.，低功耗TTL，高功率TTL，低功耗肖特基TTL，肖特基TTL，高级低功耗肖特基TTL，高级肖特基TTL和FAST TTL。属于TTL系列的IC，用于低功耗TTL，74H或54H的标准TTL，74L或54L，用于低功耗Schottky TTL等的低功耗TTL，74H或54H的标准TTL，74L或54L。
CMOS Subfamilies.
这是一个流行的逻辑系列，包括4000A，4000B，4000UB，54 / 74C，54 / 74HC，54 / 74HCT，54 / 74AC和54 / 74ACT家族。基于电压差和其他参数分割亚壳。
ECL Subfamilies.
ECL代表发射器耦合逻辑系列，并通过上引入半导体1962年。这个家庭推出的第一个产品是MECL-1系列。后来MECL-II，MECL-III，MECL-10K，MECL-10H系列地存在。
