梅格格的历史
自1889年自1920年代以来,该设备正在使用自20世纪20年代以来,由于其使用和检测目的,近年来近年来出现了很少有实际改进的测试仪的设计和质量。现在有高质量的选择,易于使用,非常安全。
什么是兆哥?
绝缘抵抗性IR质量的电气系统随时间,环境条件,温度,湿度,水分和粉尘颗粒劣化。由于存在电气和机械应力,它也受到负面影响,因此以恒定的规则间隔检查设备的IR(绝缘电阻)变得非常有必要,以避免任何致命或电击。
用途的兆欧
该装置使我们能够测量导线中的电漏,结果非常可靠,因为我们将通过电流通过设备在我们进行测试时。该设备基本上用于验证任何设备的电气绝缘电平,如电机,电缆,发电机,绕组等。这是非常长的背面以来进行的非常受欢迎的测试。无需它显示我们确切的电气穿刺区域,但显示了泄漏量当前的电气设备/绕组/系统内的水分水平。
兆欧的类型
这可以分为两类: -
- 电子类型(电池供电)
- 手动类型(手动操作)
但还有另一种类型的类型梅格格这是不使用的电机操作类型电池生产电压它需要外部源来旋转a电动机这反过来旋转MEGGER的发电机。

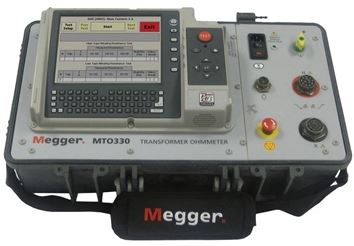

电子类型众所限

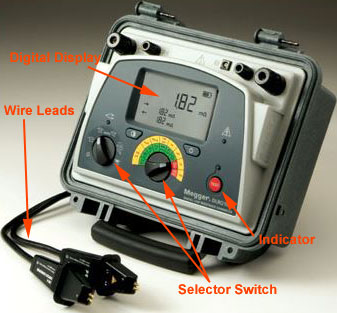

重要零件: -
- 数字显示 :-数字显示屏以数字形式显示IR值。
- 电线引线: -两条线路导线连接梅格格使用电气外部系统进行测试。
- 选择开关: -开关用于选择电气参数范围。
- 指标: -表示各种参数状态I.E.EN-OFF。例如,电源,保持,警告等
注意: - 对于每一个大众,上面的施工不相似,它的差异出现制造制造,但基本的构造和操作对于所有。
电子型众议员的优势
- 精度水平非常高。
- IR值是数字类型,易于阅读。
- 一个人可以很容易操作。
- 即使在非常拥挤的空间也完美地工作。
- 使用非常方便和安全。
电子类型众议员的缺点
- 需要外部能量源给能量I.。干细胞。
- 市场上的哥斯兰。

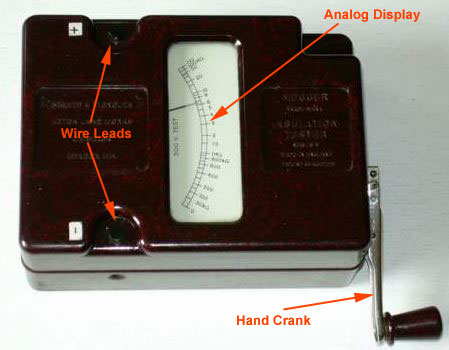

手工操作的众所久
重要零件: -
模拟显示: -用于IR值记录的测试仪前面的模拟显示。
手动曲柄:-用于旋转的手曲柄有助于实现所需的RPM所需的产生电压,通过电气系统运行。
电线引线: -与电子测试仪相同,即用电气系统连接测试仪。
手工运营的优势众所周眉
- 在这种高科技世界中仍然很重要,因为它是IR价值决定的最古老的方法。
- 没有外部来源操作。
- 在市场上提供更便宜。
手工运营的缺点
- 至少2人需要操作,用于将曲柄旋转,以将MEGGER与电气系统连接到待测电气系统。
- 准确性不达到水平,因为它的旋转曲柄变化。
- 需要非常稳定的安置,以便在工作地点有点难以找到。
- 测试仪的不稳定放置可能会影响测试仪的结果。
- 提供模拟显示结果。
- 在使用过程中需要非常高的护理和安全性。

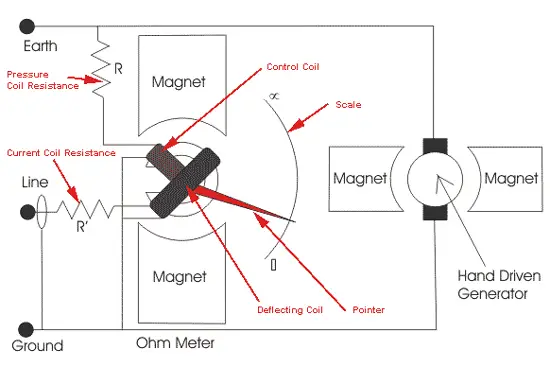

建设兆欧
电路施工特点: -
- 偏转和控制线圈:平行于发电机连接,彼此直角安装,并以这样的方式保持极性以在相反方向上产生扭矩。
- 永久磁铁:生产磁场用北南极磁铁偏转指针。
- 指针:与线圈连接的指针的一端另一端在无限远到零的比例偏转。
- 规模 :在Megger的前端从范围“Zero”到“Infinity”的尺度,使我们能够读取该值。
- D.C发电机或电池连接:测试电压由手工制作直流发电机用于手动操作的MEGGER。电池/电子电压充电器可用于自动型兆欧格,可用于相同目的。
- 压力线圈电阻和电流线圈电阻:由于低置的外部电阻,保护仪器免受任何损坏。

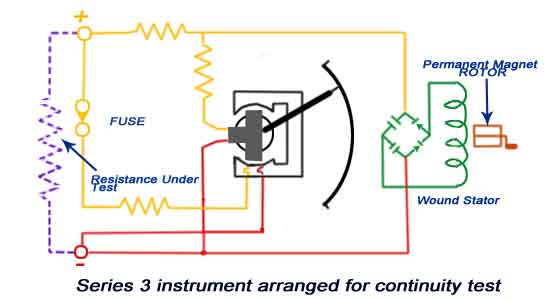

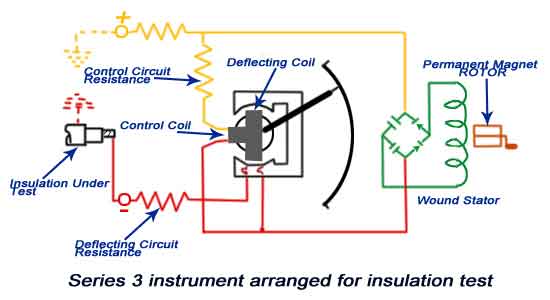

梅格格的工作原理
- 用于通过手动类型的曲柄旋转通过手动操作员工制作的测试电压,电池用于电子测试仪。
- 500伏直流足以对设备的测试,可在高达440伏特的设备上进行测试。
- 1000 V至5000 V用于测试高压电气系统。
- 偏转线圈或电流线圈串联连接并允许通过经过测试的电路流动电流。
- 还称为压力线圈的控制线圈在电路上连接。
- 电流限制电阻器(CCR和PCR)与控制和偏转线圈串联连接,以保护在外部电路中极低电阻的情况下保护损坏。
- 在手头操作的MEGGER电磁感应效果用于产生测试电压I.。衔铁布置在永磁场中移动,反之亦然。
- 在电子型MEGGER电池中使用的位置用于产生测试电压。
- 由于外部电压在外部电压增加,指针的偏转和指针的偏转随着电流的增加而降低。
- 因此,得到的扭矩与电压成正比,与电流成反比。
- 什么时候电路被测试是打开的,由于电压线圈引起的扭矩将是最大,指针显示“无限”表示整个电路中没有短路,并且在被测电路内具有最大电阻。
- 如果有短路指针显示“零”,这意味着在正在测试的电路内“没有”电阻。
基于欧姆米或比率计的工作哲学。由于电压和电流产生的磁场,因此,使用Megger测试仪产生偏转扭矩,同样像'欧姆的法律'。
MEGGER的扭矩因V / I而异,(欧姆的法律: - v = IR或r = v / i)。待测量的电阻通过发电机连接并串联与偏转线圈串联。
如果电流提供给线圈,则产生的扭矩应相反。
- 高电阻=无电流: -如果电阻非常高,则无电流不应流过偏转线圈。指针的无限位置。
- 小电阻=高电流: -如果电路测量小电阻允许高电流通过偏转线圈,即产生的扭矩使指针设置为“零”。
- 中间电阻=各种电流: -如果测量电阻是中间的,则产生的扭矩对齐或将指针设置在“零到Inifinity的范围之间”。
