什么是金属卤化物灯?
金属卤化物灯是特殊类型的电弧放电灯,通过一些碘化物盐在弧流上工作,以及氩气和汞蒸汽压力,弧形管温度为1000 k。
谁发明了金属卤化物灯?
Reiling博士在1960年发现了金属卤化物灯。
金属卤化物灯的结构特点是什么?
金属卤化物灯由
- 玻璃灯泡
- 电弧管
- 电极
- 高辅助电极高电阻
- 玻璃杆
- 钼丝
- 氩气
- 汞蒸气
- 铟,铊和碘化钠

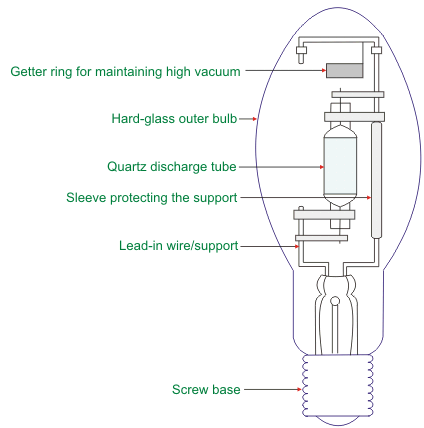

金属卤化物灯原理图
金属卤化物灯的示意图如下所示。
金属卤化物灯是如何工作的?
- 当全电压在主电极上施加,在切换时没有产生弧。
- 辅助电极或靠近连接到玻璃杆的主电极的启动电极在它们之间产生初始放电。
- 一个双金属开关在启动时使启动电极与主电极之间短路。
- 起动电极用于创造初始弧在主电极和辅助电极之间加热金属卤化物盐。
- 起动电极或辅助电极具有高电阻,可以在初始电弧处限制电流。
- 同样,放电首先在氩气,然后在水银。
- 少量的汞蒸气有助于通过金属卤化物蒸气逐一在主电极之间形成主电弧。
- 要达到全光输出,这盏灯需要5分钟。
如何在金属卤化物电弧管内建立电弧?
在灯关闭的情况下,灯内使用的金属碘化物,如铟、铊和碘化钠,会出现在灯泡壁上。
由于弧温升高,金属碘化物蒸发并漫射到壁入电弧流中。然后它们解离并产生游离金属和碘原子。
就像这样,灯泡内的汞原子被激发并电离。
一般情况下,所有的碘盐不会同时蒸发金属卤化物灯。所以迈出的,汽化过程是
- 首先氩气和水银蒸发形成电弧。
- 只有铟首先被汽化,在汞弧周围形成蓝色鞘层。
- 然后铊被汽化它在铊的周围形成了黄色的鞘。
- 最后,碘化钠被汽化,这使得灯对瓦数的变化非常敏感。
如果灯的瓦数低于额定值,则灯的黄色和红色会有缺陷。这是因为非常少量的钠被汽化了。
再次在碳钠的情况下金属卤化物灯,首先是钪蒸发,然后是钠。
电弧管内金属卤化物的基本要求是什么?
金属添加剂的基本要求如下:
- 碘的蒸气压必须足够高。
- 金属的能级结构必须是坚固的,以鼓励高百分比的可见辐射。
- 在球泡壁的工作温度下,金属的碘化物必须是稳定的。
- 金属原子的激发能级必须低于汞的平均激发能级(约7.8 eV)。
铊在535 nm处有很强的谱线,产生电弧只需要3.3 eV。其碘化盐在800k电弧管上产生约10mm的蒸汽压。
为什么金属卤化物灯是无框结构的?
这盏灯是无框结构的。钼用作外导线,它是无磁性的。原因是交流电会流过框架并产生脉动磁场。这将导致电子离开框架并吸引钠离子结合钠离子会穿过电弧管壁。这会导致电弧流中钠离子的严重损耗。
为什么金属卤化物电弧管两端有反光涂层?
的金属卤化物灯具有弧形管,其末端用反射白色涂层处理,该反射性白色涂层用于将能量重定向回管中的反射性白色涂层。由于短的长度,可以在整个电弧管长度上保持均匀的温度。
