星形连接系统中线、相、电压和电流的关系

获得的星形连接系统的线、相电流和电压之间的关系我们首先要画一个平衡的星形连通系统。

假设由于负载阻抗，电流比系统各相位的施加电压宽一个角。由于我们已经考虑到系统是完全平衡的，所以各相的电流和电压的大小是相同的。我们说，红色相位上电压的大小也就是电压中性点(N)与红相端子(R)之间为V_R。
同样，黄色相位的电压大小是V_Y蓝色相中电压的大小是V_B。
在平衡的恒星系统中，各相位电压的幅值为V_ph值。
∴V_R= V_Y= V_B= V_ph值

我们知道在星形连接中，线电流和相电流是相等的。这个的大小当前的三个阶段都是一样的，说它是我吗_l。
∴我_R=我_Y=我_B=我_l在那里,我_R线电流为R相，I_YY相和I的线电流是_B为B相线电流。相电流I_ph值与线电流I相等_l在星形连接系统中。
∴我_R=我_Y=我_B=我_l=我_ph值。

现在，我们说，星形连接电路的R和Y两端的电压是V_变化中。
星形连接电路的Y和B端电压为V_{YB < !
星形连接电路的B端和R端电压为VBR}。
从图中可以看出
V_变化中= V_R+(−V_Y)
同样,V_YB= V_Y+(−V_B)
和V_BR= V_B+(−V_R)

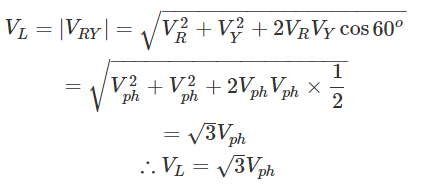

V的夹角_R和V_Y是120^o(电)，V的夹角_R和- - - V_Y是180^o- 120^o= 60^o(电)。

因此，对于星接系统线路电压=√3 ×相电压。
行电流=相电流
如，每相电压与电流的夹角为φ，每相电功率为

总幂三相系统是
