什么是表面电极?
表面电极测量从皮肤表面获得的潜力。它感测来自心脏,脑和神经的信号。较大的表面电极感测ECG信号。较小的表面电极感测EMG和EEG信号。表面电极的类型如下。

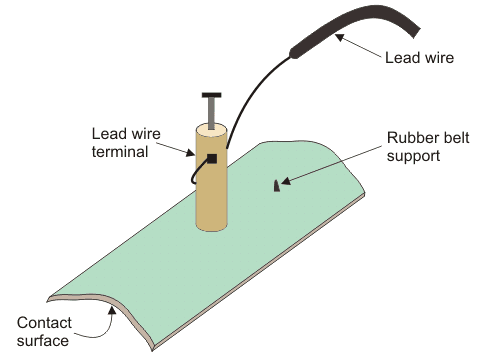

金属板电极
ECG测量技术使用由镍,银或德国银材料制成的矩形或圆形板电极。它具有较小的接触区域,不会完全密封患者。使用电解质浆料粘贴皮肤上的电极。电极滑动和板位移是该电极类型的两个主要缺点。它们非常敏感,导致测量误差。
由于它适用于身体四肢的应用,因此它们称为肢体电极。在外科手术过程中,由于患者的腿是不动的,肢体电极是优选的。胸部电极干扰手术,因此不用于ECG测量。同时不使用长期患者监测肢体电极。

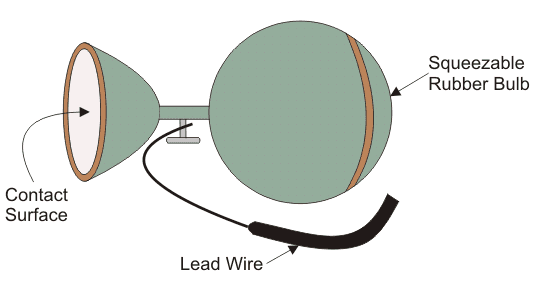

吸盘电极或威尔士杯电极
为了从胸部上的各种位置测量ECG,使用吸盘电极。它适用于安装体平面和软组织区域的平面上的电极。它们具有良好的接触面。物理上它们很大,但皮肤只接触电极边缘。它具有高接触阻抗。它们具有塑料注射器桶,吸管和电缆。最近,由于感染和清洁程序,不使用这些电极。

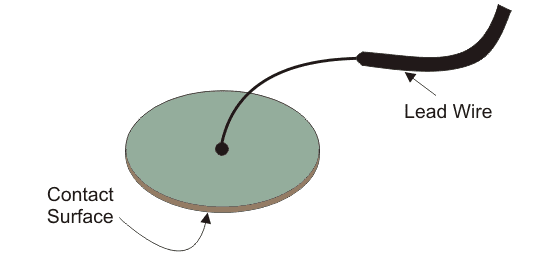

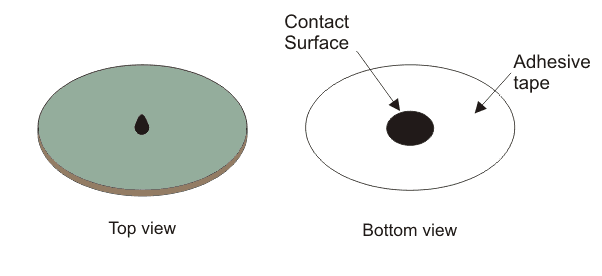

粘合剂型电极
在表面电极中,对皮肤的表面电极的压力挤出电极浆料。为了避免这个问题,使用粘合电极。它有一个轻质的金属屏幕。它们在后面有一个垫,用于放置电极浆料。该粘合剂背衬适当地保持电极和紧密。它还有助于避免蒸发存在于电极浆料中的电解质。
多点类型电极
多点电极是ECG测量的非常实用的电极设置。它有一个以上的主动接触点。这有助于与人建立低电阻接触。在任何环境条件下,医生都可以使用多点电极。
浮动电极
在金属板或肢体电极中,主要缺点是运动误差。由于电极和电解质之间的界面处的运动而发生运动伪影。界面使用过流电极稳定。浮动电极不会直接与人体主题联系。它们通过电解糊或果冻与主题联系。这种类型的优点是机械稳定性。
耳夹和头皮电极
在EEG的测量中,使用耳夹电极。头皮电极在放置在裸头上时容易提供EEG信号。通常,在10-20电极系统中,使用EG测量头部电极。此类型避免了测量误差。在劳动期间,胎儿头皮电极在仍然在子宫内监测婴儿的心跳。
