惠斯通电桥电路理论与原理

惠斯通电桥

为了准确测量任何电阻惠斯通电桥被广泛使用。已知有两种电阻,一个可变电阻器和一个未知电阻连接的桥式形式如下所示。通过调节可变电阻器当前的通过电流计使之为零。当通过检流计的电流为零时，两个已知电阻的比值正好等于可变电阻的调整值与未知电阻的比值。这样的价值是未知的电阻可以很容易地用惠斯通电桥来测量。

惠斯登电桥理论

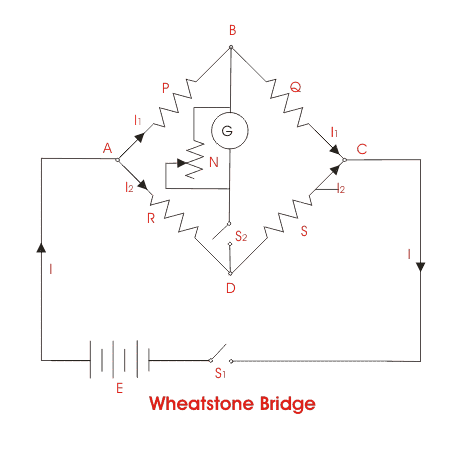

总布置惠斯登电桥电路如下图所示。它是一种四臂电桥电路，其中臂AB、BC、CD、AD分别由电阻P、Q、S、R组成。

其中P和Q是已知的固定电阻，这两个臂称为比值臂。一个精确而灵敏的电流计通过开关S连接在B和D端子之间₂。
的电压源这惠斯通电桥是否通过交换机S连接到端子A和C₁如图所示。一个可变电阻器S连接在C点和D点之间。D点的电势可以通过调节可变电阻器的值来改变。假设当前我₁和现在的我₂分别流过路径ABC和ADC。

如果我们改变电阻arm的值CD当前I的值₂也会随着电压穿过A和C是固定的。如果我们继续调整可变电阻，一种情况可能会出现电压下降电阻器S就是I₂。S等于电压降穿过电阻Q就是I₁q。因此B点的电势就等于D点的电势潜在的差异这两点之间为零，因此通过电流计的电流为零。那么当开关S时，电流计的偏转为零₂是关闭的。

现在,从惠斯登电桥电路

和

B点相对于C点的电位就是通过电阻Q的压降，这是

D点相对于C点的势就是电压降在整个电阻器S，这是


(i)和(ii)

在上面的方程中，S和P / Q的值是已知的，所以R的值很容易确定。
的电抗性P和Q的惠斯通电桥有一定的比例，如1:1;10:1或100:1称为比值臂和S，变阻器臂由1到1000ω或1到10000ω连续变化。
以上解释是最基本的惠斯登电桥理论。
