需要连接组件
一个光管没有直接与主电源连接。虽然它在230伏特,50赫兹工作,一些辅助电气元件被用于插入在这个安装,以支持管灯的工作原理。单管灯安装总电气元件为
- 扼流圈:电磁镇流器或电子镇流器
- 启动器:小型霓虹灯
- 开关
- 电线
请确保您的适当电气安全措施在进行任何形式的电气安装时。

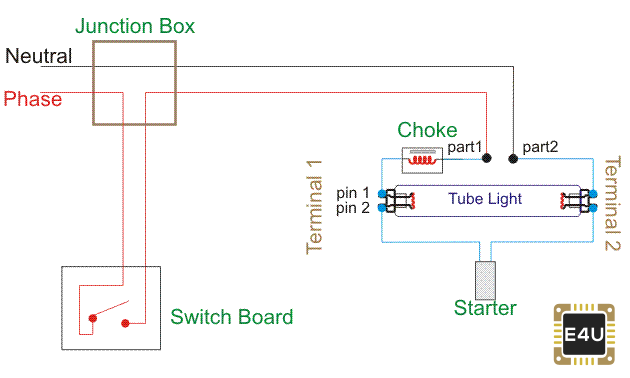

带电磁镇流器的单管灯安装接线图
不同的电气符号用于制作以下接线图:
如何安装带电磁镇流器的单管灯
- 从接线盒中性线不取出到开关板,而是从接线盒取出,并进行到管灯的端口2,如图所示。一根线已经连接端口2和端子2的引脚1。所以零线从端口2继续引脚2的端子。
- 带电的电线或相从接线盒带到配电板上。火线连接到交换机的一端。从开关的另一个端子,电线被抬到设置好的灯管上,并连接到端口1。
- 扼流圈或镇流器的一个端子连接到端口1,另一个端子连接到端子1的引脚1。
- 起动器的一端连接到端子1的引脚2,起动器的另一端连接到端子2的引脚2。

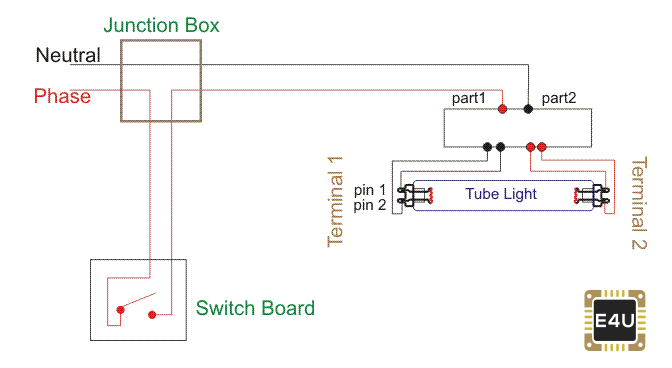

带电子镇流器的单管灯安装接线图
如何安装带电磁镇流器的单管灯
- 由于在电子镇流器应用的情况下不使用起动器,接线图略有不同。
- 电子镇流器有6个端口,6个端口中的2个端口为输入端口,其余4个端口为输出端口。假设它们被命名为端口1和端口2作为输入;端口3,端口4,端口5和端口6为镇流器的输出。
- 从接线盒中取出中性线,并携带到电子镇流器的端口2连接,如图所示。
- 带电的电线或相从接线盒取到交换板上。火线连接到交换机的一个端子上。从开关的另一个端子,电线被抬到设置好的灯管上,并连接到电子镇流器的端口1。
- 让,端口3和端口4的电线颜色为黑色,端口5和端口6的电线颜色为红色或其他颜色。
- 端子1的接口3和引脚2,端子1的接口4和引脚1。
- 端子2的6口和引脚2,端子2的5口和引脚1。
(注:传入的电压端口1和端口2的电子镇流器只有230v, 50hz。但是输出端口3、4、5和6在开关打开时给出非常高的电压,可能是1000 V在40 kHz或更多。当管灯开始工作时,输出端口电压在40 kHz或更高时低于230 V。]
