感应杯中继电器

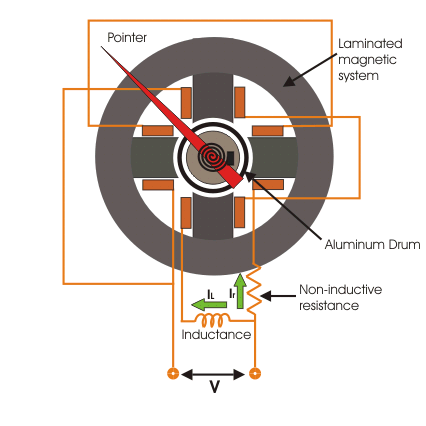

除了一个版本的感应光盘继电器之外，这个中继只有。感应杯继电器在相同的归档索盘继电器的工作原理。这种继电器的基础结构就像四个杆或八杆一样感应电动机。的极点数保护继电器取决于要容纳的绕组数量。该图显示了四极感应杯中继电器。
实际上，当任何一个用铝杯取代感应继电器盘时，继电器的旋转系统的惯性显着降低。由于机械惯性低，感应杯中继电器的操作速度远高于感应盘继电器的操作速度。此外，投影杆系统设计为每VA输入提供最大扭矩。
在四个杆单元中，如下示例所示涡流由于在杯中产生一对极，直接出现在另一对极之下。这使得，每一VA的扭矩这个继电器是大约三倍以上的感应圆盘型继电器与一个c形电磁铁。如果磁饱和度通过设计可以避免极点，可以为各种操作进行线性和准确的继电器的操作特性。
感应杯中继电器的工作原理
就像我们之前说的感应杯式继电器工作原理，与感应电动机。一个旋转磁场是由不同的磁极对产生的。在四极设计中，两对电极均由同一电极供电电流变压器二次，但两极对电流之间的相位差为90°;这是通过插入an电感器与一个极对的线圈串联，并通过插入一个电阻器与另一极对线圈串联。
旋转磁场引起铝溴或杯中的电流。按照感应电动机的工作原理，杯子开始在旋转磁场方向上旋转，速度略小于速度旋转磁场。铝杯附接有毛发弹簧：在正常情况下，弹簧的恢复扭矩高于杯子的偏转扭矩。所以没有杯子的运动。但在系统的错误条件下，当前通过线圈非常高，因此，在杯子中产生的偏转扭矩远高于弹簧的恢复扭矩，因此杯子开始旋转作为感应电动机的转子。连接到杯子的移动到特定的旋转角度。
感应杯式继电器的结构
继继电器的磁性系统通过连接圆形切割钢板的数量来构造。磁极突出在这些层压板的内周边。
磁场线圈缠绕在这些层合极上。两个相反的磁极的磁场线圈是串联的。
安装在层叠铁芯上的铝杯或滚筒是由轴承携带的，其末端适合在珠宝杯或轴承中。层叠磁场设置在杯子或滚筒内以加强磁场切杯。
感应杯方向或电源继电器
感应杯中继电器非常适合定向或相位比较单元。这是因为，除了灵敏度外，感应杯中继电器具有稳定的非振动扭矩和寄生扭矩当前或者说电压本身很小。
在感应杯定向继电器或功率继电器中，一对电极的线圈交叉连接电压源并且另一对杆的线圈与电流源系统。因此，通量一对磁极产生的磁通与电压成比例，另一对磁极产生的磁通与电流成比例。

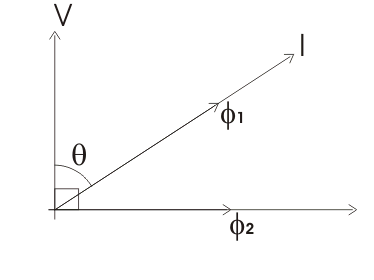

该继电器的矢量图可以表示如下，
这里，在矢量图中，系统电压V和电流I之间的角度是θ
电流I产生的磁通为φ1它与I相对应。
由于电压V而产生的磁通量是φ2这是与V的正交。
因此，φ之间的夹角1和φ.2(90O.- θ）。
因此，如果这两个助焊剂产生的扭矩是tD.。
其中，K是比例常数。
在此等式中，我们假设了这一点，通量由电压线圈滞后90产生O.其电压后面。通过设计该角度，可以进行任何值和扭矩方程T = KVICOS（θ-φ），其中θ在V和i之间是角度的。因此，当角θ=时，可以设计出感应杯中继电器以产生最大扭矩。0或30.O.,45岁O.或60.O.。
这是如此设计的继电器，它们在θ= 0处产生最大扭矩，是P感应杯功率继电器。
当θ= 45时，继电器产生最大扭矩O.或60.O.，用作方向保护继电器。
电抗和MHO型感应杯式继电器
通过操纵电流电压线圈布置和各个磁通之间的相对相位位移角度，感应杯中继电器可以使纯电抗或导纳。这些特性将在一个关于电磁距离继电器的会议中进行更详细的讨论。
