电极:它们是什么?(以及所用的电极类型)

什么是电极?

电极定义为一个固体电导体,电流通过它进入或离开电解池。它把离子势转化为电子势。不同类型的电极用于生物测量取决于解剖位置,从那里生物电信号被测量。生物电极获取心电图、脑电图、肌电图等信号。
电极有三种主要类型:

  1. 微电极
  2. 针电极
  3. 体表电极

微电极

微电极从单个电池内测量电位。它具有非常小的直径尖端,可以渗透到细胞中而不会损坏人体细胞。微电极的功能是注入药物的潜在记录。

通常,当微电极内部细胞内时,参比电极在电池之外。由于其体积小,它具有高巨型欧姆的阻抗。两种类型的微电极是

  • 金属微电极
  • 非金属(MicroPipette)

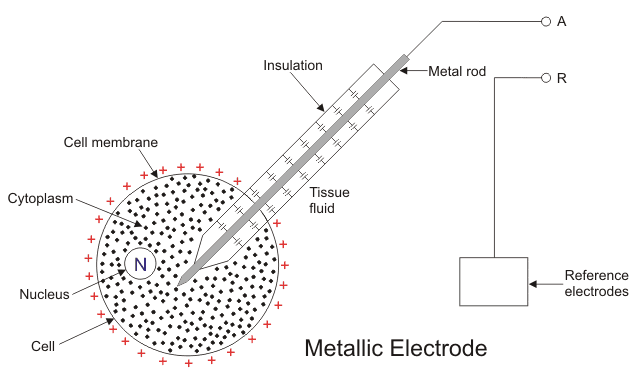

金属微电极

将钨丝或不锈钢丝制成微小结构形成微电极的尖端。这种技术就是电指向。的绝缘材料覆盖整个电极以供安全用途。

采取少量电解处理以减少阻抗。生物电位的测量需要两个电极。产生的电压电位是微电极和参比电极的电位之间的差异。三个潜力的总和如下。

在哪里,
E.一种- 微电极尖端的金属电极电解电位。
EB - 参考电极电解质电位。
E.C- 可变细胞膜电位。

金属微电极

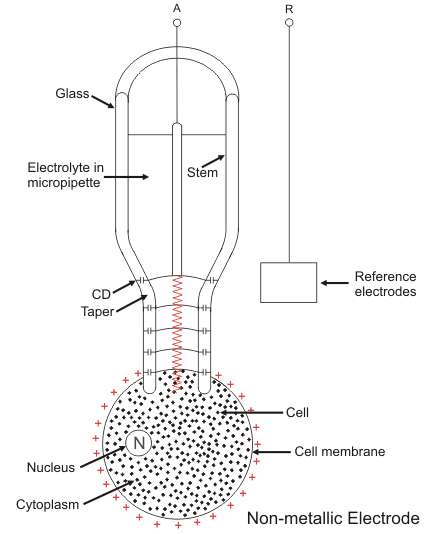

非金属微电极(微观电极)

该电极使用非金属材料来测量单个电池的电位。它由直径为1微米的玻璃微芯片组成。使用填充有与细胞流体相容的电解质溶液的微量腔。微普特杆具有薄的柔性电线,由氯化银,不锈钢或钨制成。微普到的一端连接到刚性支撑件,另一端在电池上靠在电池上。产生的潜在电压如下。

E.一种- 金属线和填充内部微量蓄电池内的电解质之间的电位电压。
E.B.-参比电极和细胞外液之间的电位。
E.C- 可变细胞膜电位。
E.D.- 由于管道内部和电池内存在的电解质,尖端的电位。

非金属微电极

深度和针电极

当电极靠近生物发电机时,它会穿透皮肤。因此,为了获取和记录生物电事件,电极必须具有锋利的穿透性。

深度电极

深度电极研究脑表面中神经元的电活动。这种类型的电极由Teflon绝缘铂和铱合金线束组成。

为了易于将电极插入大脑中,支撑线的端部是圆形的。单个电极的数量形成电极阵列或束。在电极束中,每个单独的线的端部具有单独的电极。

深度电极的应用

深度电极的应用包括:

  1. 给大脑注射药物。
  2. 测量氧气张力。

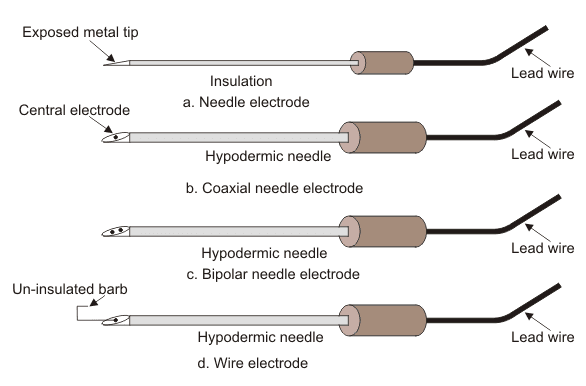

电极针

针电极记录周围神经动作潜力。它类似于药用注射器。在一端,弯曲短隔热。弯曲部分穿过针的内腔。此设置进入肌肉。现在针被撤回。弯曲的电线仍然在肌肉内部。两种类型的针电极即

单极电极:这种类型使用放置在皮肤上的单个参考电极。

双极电极:这种类型具有一个参比电极和一个有源电极。

针电极的应用

针电极主要用于测量EEG和EMG信号。

针电极
