磁滞回线一个四象限的B-H图是从滞后损失，矫顽力和保留s磁性材料得到了。
为了理解磁滞回线，我们假定取一种磁性材料作为绕在其周围的绝缘导线的铁芯。线圈连接到电源(直流)通过可变电阻器来改变当前的I，我们知道电流I与磁化力(H)的值成正比

其中，N = no。l为线圈的有效长度。磁芯的磁通密度为B，与磁化力H成正比。

现在，我们应该熟悉一些有关的重要术语磁滞回线。

滞后的定义

磁性材料的磁滞性是指这种材料的磁通密度(B)滞后于磁化力(H)的一种特性。

矫顽力的定义

矫顽力被定义为磁化力(-H)的负值，使材料的剩余磁通密度降低到零。

剩余通量密度

的剩余磁通密度为磁通在磁性材料中不存在磁化力的单位面积(即H = 0)。

保持力的定义

它的定义是磁性材料在磁化力(H)降为零后获得磁性的程度。

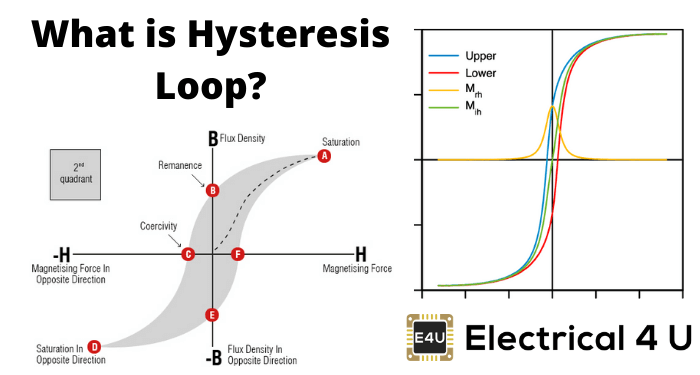

现在，让我们一步步来弄清楚磁滞回线。

步骤1:
当供给电流I = 0时，则不存在磁通密度(B)和磁化力(H)，对应点为上图中的‘O’。
步骤2:
当电流从0增大到某一数值时，磁化力H和磁通密度B均沿o - a路径设置并增大。
步骤3:
当电流达到一定值时，磁通密度(B)变为最大值(B_马克斯)。这个点表示磁饱和或者这个芯材的最大通量密度。核心材料的所有元素得到完美的排列。因此H_马克斯标记在H轴上。所以在点a之外，B的值不会随着H的增加而改变。
步骤4:
当电流值从磁通饱和值减小时，H随B的减小而减小，不是沿前一条路径减小，而是沿a - B曲线减小。
步骤5:
点b表示当I = 0且b有一定值时，H = 0。b滞后于H称为滞后。b点解释了在去除磁化力(H)后，这种磁性材料中仍保留着很少有价值的磁性，称为残余磁性(b_r)。这里的o - b是由于材料保留力的剩余磁通密度的值。
步骤6:
如果电流I的方向颠倒，H的方向也颠倒。沿b - c路径反向增加H，则残余磁性(b_r)，在c点为0,H为一定的负值，H为负值，称为矫顽力(H_c)
第七步:
H进一步向负方向增加;B沿着路径c - d反向移动。在点d '，同样发生磁饱和，但方向与前面的情况相反。在点'，B和H反向得到最大值，即(-B_米和- h_米)。
第八步:
如果我们在这个方向减小H的值，B也会沿着de的路径减小。在e点，H的值为零，而B的值是有限的。点“e”代表残余磁性(-B_r)的磁芯材料在相反的方向相对于前面的情况。
步骤9:
如果通过反转电流I, H的方向再次反转，则剩余磁或剩余磁通密度(-B_r)在e - f路径的f点下降并为零。H再次增加，B的值从零增加到沿着f - a路径的a点的最大值或饱和水平。
