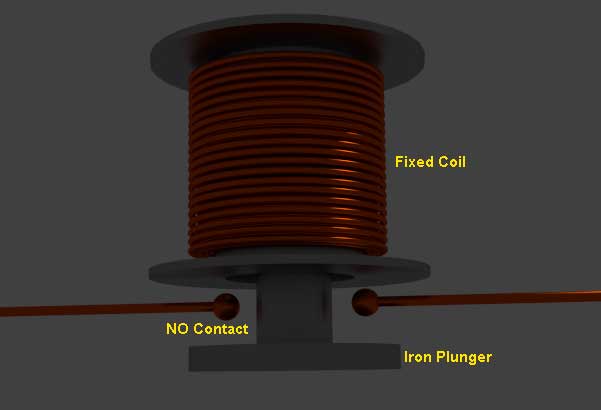

以简单的方式电气继电器如上图所示。这里,固定线圈从电路供给待保护的电路。什么时候有一个当前的在拾取值的固定线圈上,铁柱柱塞被吸引,它向上移动并没有接触闭合。该继电器的功能非常快。在固定线圈中的电流交叉时,继电器的常开(NO)触点均关闭拾取值。这是一个最简单的例子瞬时继电器。因为当致动电流交叉时,瞬间在拾取级别和关闭无触点的瞬间时,瞬间没有时间延迟。
瞬时继电器的定义
一个瞬时继电器是没有故意提供的时间延迟的。更具体地说,理想情况下,没有需要操作继电器所需的时间。虽然有一些时间延迟,但无法避免。
当电流线圈是一个电感器,将有一定的延迟达到线圈中的电流以其最大值。在继电器中,机械运动柱塞也需要一些时间。这些时间延迟在瞬时继电器中固有,但故意添加其他时间延迟。这些继电器可以在小于0.1秒的时间内操作。
瞬时继电器的例子
有各种类型的继电器,可以被认为是瞬时继电器。如,吸引了铁柱柱塞被电磁铁吸引的电枢继电器以致动继电器。当电磁铁的吸引力穿过其拾取水平时,铁柱塞开始向磁体移动并穿过继电器触点。电磁铁的磁力强度取决于当前的流动线圈导体。
另一个受欢迎的人瞬时继电器的例子,是电磁型继电器。当电磁阀的电流交叉拾取值时,电磁阀吸引了铁柱塞,其移动以关闭继电器触点。
平衡梁继电器也是一个众所周知的例子瞬时继电器。这里由于继电器线圈中的拾取电流而受到干扰的平衡。由于梁两端的扭矩不等于扭矩,它开始旋转铰链并最终关闭继电器的触点。
