损失的领域或励磁可在发电机中引起励磁故障。在大型发电机中,励磁能量通常来自单独的辅助源或单独的驱动源直流发电机。辅助电源故障或驱动电机故障也会引起失去励磁在一个发电机。发电机励磁失效,即励磁系统的失效,使发电机运行速度高于同步速度。
在这种情况下,发电机或者交流发电机成为一个异步发电机从系统中吸取电流。虽然这种情况不会立即在系统中产生任何问题,但由于机器在这种模式下连续运行,定子过载和转子过热可能会在系统长期运行中产生问题。因此,在发电机励磁系统发生故障后,应立即对励磁系统进行整流。在现场系统恢复正常之前,发电机应与系统的其他部分隔离。

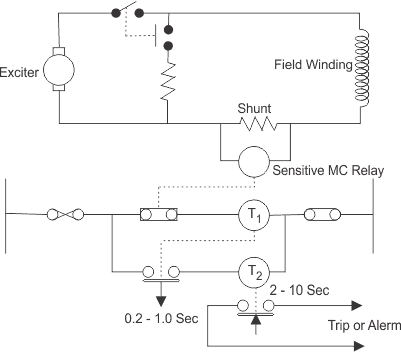

对发电机励磁失场的保护主要有两种方案。在第一种方案中,我们使用一个低电流继电器与主励磁绕组并联。如果激励电流低于预定值,这个继电器就会工作。如果继电器是在沿着完全失去磁场的情况下运行,它必须有一个远低于最小励磁电流值的设置,可以是额定满载的8%当前的。同样,当由于励磁机故障而不是由于励磁电路的问题(励磁电路保持完整)而产生磁场损失时,在励磁电路中会产生滑移频率的感应电流。这种情况使得继电器根据磁场中感应电流的滑移频率来拾取和下降。这个问题可以通过以下方式克服。
在这种情况下,建议设置为正常满载电流的5%。有一个常闭触点与低电流继电器相连。在励磁系统正常运行时,当继电器线圈被分流励磁电流激励时,这个常闭触点保持打开状态。一旦励磁系统发生故障,继电器线圈断开,常闭触点通过定时继电器T的线圈闭合电源1。
当继电器线圈通电时,这个继电器的常开触点T1是关闭的。这个触点通过另一个定时继电器T闭合电源2具有2 - 10秒的可调拾取延时。继电器T1在下降时又通过时间延迟来稳定方案的滑移频率效应。继电器T2在规定的时间延迟后关闭它的触点或关闭设置或发起报警。它是在拾取时延迟的时间,以防止在外部故障时方案的误操作。

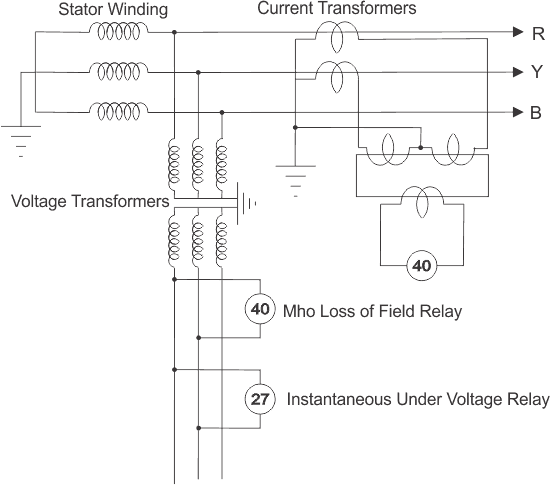

对于较大的发电机或交流发电机,我们使用更复杂的方案。对于较大的机器,建议在万博实力品牌规定的延迟后,出现因磁场丢失引起的摆动情况时,跳闸。此外,还必须进行后续的减载,以保持系统的稳定性。在这种保护方案中,如果磁场没有在描述的时间延迟内恢复,系统也固有地需要自动减载。该方案包括偏置mho继电器和瞬时欠压继电器。正如我们前面说过的,它并不总是要求发电机在发生失电场的情况下立即隔离,除非有一个重大的干扰在系统的稳定性。
我们知道,系统电压是系统稳定性的主要指标。因此,设置偏置mho继电器,当发电机运行伴随着系统电压崩溃时,立即关闭机器。系统电压下降是由低电压检测到的电压设置为系统正常额定电压的70%左右的继电器。偏置mho继电器被设置为在安全值之前启动对系统的卸荷,然后在预定时间之后启动主脱扣继电器。
