变压器的定义和工作原理

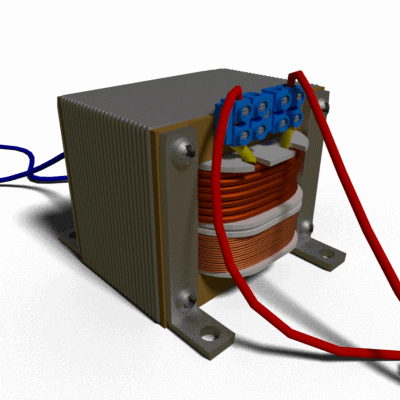

什么是变压器?

变压器工作原理

的变压器的工作原理是非常简单的。互感在两个或多个绕组(也称为线圈)之间允许电能在电路之间转移。下面将进一步详细解释这一原则。

变压器的理论

假设你有一个由交流电源供电的线圈(也称为线圈)。的交替的电流通过绕组产生一个不断变化和交变的磁通围绕着绕组。

如果另一个绕组靠近这个绕组，这个交变磁通的一部分将与第二个绕组连接。由于这个磁通在其振幅和方向上不断变化，所以在第二个绕组或线圈中一定有一个变化的磁通链。

根据法拉第电磁感应定律时，第二绕组将产生电动势。如果这个次级绕组的电路是闭合的，那么电流就会流过它。这是基本的变压器的工作原理。

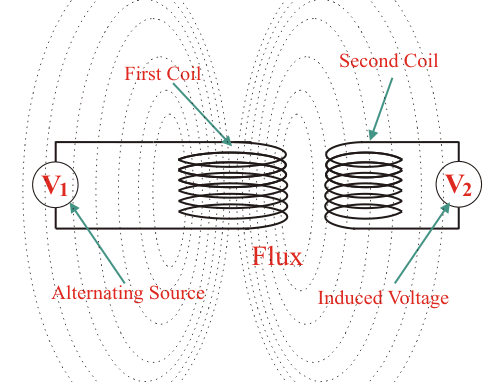

让我们用电气符号为了便于形象化。接收的绕组电力从源头开始被称为“初级绕组”。在下图中，这是“第一线圈”。

产生所需输出电压的绕组互感俗称“二次绕组”。这就是上图中的“第二线圈”。

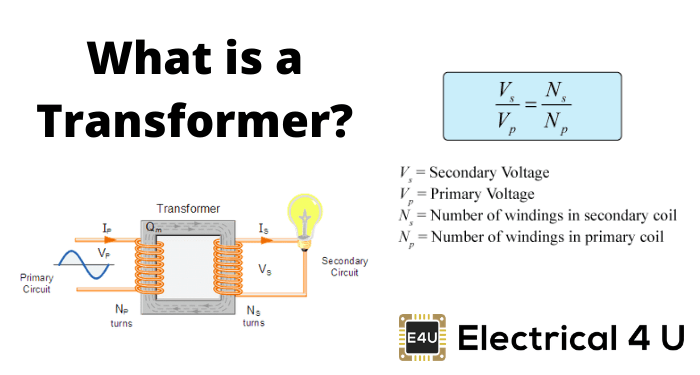

增加一次绕组到二次绕组之间电压的变压器定义为A升级变压器。相反，降低初级到次级绕组之间电压的变压器被定义为a降压变压器。

变压器是否增加或减少电压电平取决于变压器的一次侧和二次侧之间的相对匝数。

如果主线圈上的匝数比次线圈上的匝数多，电压就会下降(降压)。

如果主线圈上的匝数比次线圈上的匝数少，电压就会增加(升压)。

而上述变压器图在理论上是可能的理想变压器- 这不是很实用。这是因为在露天中，从第一线圈产生的磁通量的非常小部分将与第二线圈连接。因此，流过连接到次级绕组的闭路的电流将非常小（且难以测量）。

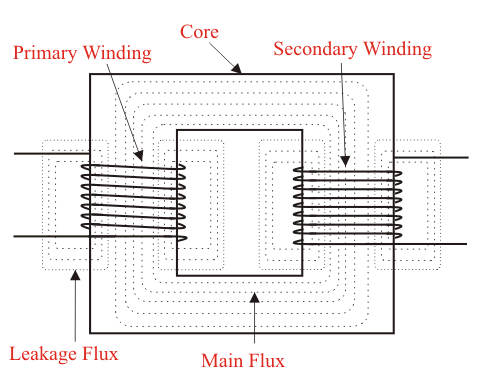

磁链的变化率取决于与第二绕组相连的磁链的数量。因此，理想情况下，几乎所有一次绕组的磁通都应该连接到二次绕组上。这是非常有效的，通过使用a核心式变压器。这提供了两种绕组共同的低磁阻路径。

的变压器铁心的用途是提供低磁阻路径，通过该路径通过该路径，通过该路径通过初级绕组产生的最大通量量通过并与次级绕组连接。

当变压器接通时，最初通过它的电流称为变压器涌流。

如果你更喜欢一个动画的解释，下面的视频详细解释了变压器是如何工作的:

变压器部件及结构

变压器的三个主要部分：

• 变压器一次绕组
• 变压器磁心
• 变压器二次绕组

变压器一次绕组

生产磁通当它连接到电源。

变压器磁心

的磁通由一次绕组产生，它将通过这个低磁阻路径与二次绕组相连，并产生一个闭合磁路。

变压器二次绕组

一次绕组产生的磁通通过铁芯，将与二次绕组连接。这种绕组也在同一核心上，并给出所需的输出变压器。
