绕线电阻器

电线有一定的抵抗性这是有限的值。该值可以变化很大 - 它可能很小或者可能很大,这取决于所用的电线的材料。电阻与电线的长度成正比 - 这些是建设中使用的主要2原理绕线电阻器
现在,金属或导体电阻与温度成正比,因此当温度升高时,其电阻也增加。我们不希望耐受温度变化,并且不可能构建没有温度变化的材料。然而,通过使用具有低温系数的材料可以最小化。为了建设绕线电阻器,我们通常使用具有的材料高电阻率

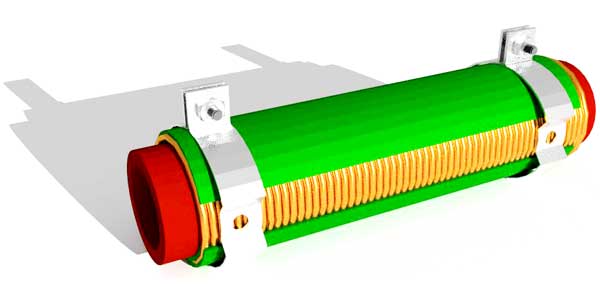

绕线电阻器

需要卷绕电阻器

我们知道碳电阻器和尺寸很小。但为什么我们使用它绕线电阻器还??这个问题的答案非常简单。碳电阻具有非常小的功率额定值。此外,它对温度变化非常敏感。它们不可靠,对噪音非常敏感。因此,在缠绕电阻器的情况下,这些缺点是最小化的,因此我们使用绕线电阻器。但成本会增加电阻器与碳电阻相比是昂贵的。

缠绕电阻的施工

卷绕电阻器由具有高电阻率和低温系数的材料构成。通常,我们使用合金来构建电阻器。可以使用恒定或锰锰线。但另一个允许的允许也可以满足期望的标准。提供绝缘,使其可以提供安全性。终端由镀锡合金组成。结构根据所需的精度而变化,但对于高精度的系统,电阻器的成本也将增加。对于高度准确的电阻,特殊合金用于提供长期稳定性和低温系数。还可以实现低至±0.0005%的公差。
绕线电阻有一个抵抗性从1欧姆变为1欧姆到1兆欧欧姆,功耗可能会积为0.5瓦至250瓦。公差水平可能是5%至10%。

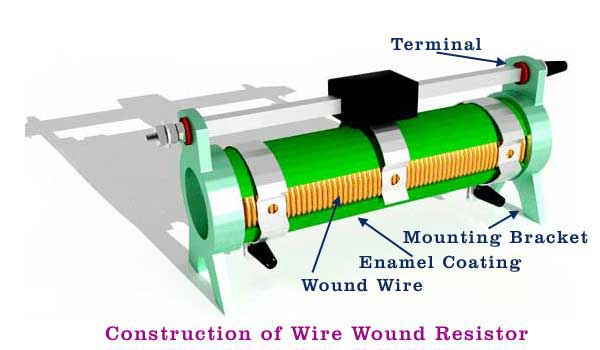

缠绕电阻的施工

绕线电阻的应用

绕线电阻器具有非常广泛的应用,特别是当我们需要可变或可调电阻时,或者我们需要固定电阻器这必须消散更大的功率,这可以使用。我们可以构建可变电阻器, 如电位计,变阻器。
变阻器是一个三个终端装置,其具有两个固定触点和一个滑动触点,用于调节电阻值。如果我们只连接两个固定点,则变阻器充当潜在分频器。当使用所有三个时,它可以在滑动触点的帮助下改变电阻。

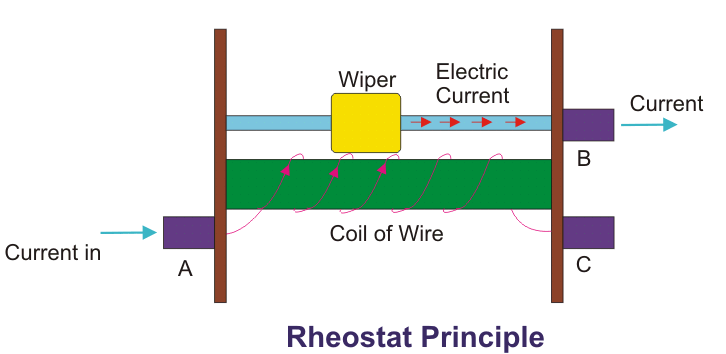

变阻器原则
在电位器的情况下,我们具有电线和旋转轴,从而可以调节电阻。

绕线电阻的优点

  1. 与碳电阻相比,它可以在更高电源电路中使用。
  2. 与碳电阻相比,对噪音并不敏感。
  3. 它是热稳定的。

绕线电阻器的缺点

  1. 与碳大小相比,它是昂贵的
  2. 它尺寸大

铁丝缠绕电阻结论

可以说这一点抵抗性是昂贵的,所以可以在需要使用的任何地方使用它们。这些电阻器也不能用于电子电路。但是,只要我们不能使用碳电阻,它也是我们拥有的非常重要的电阻类型,并且在高功率应用中,它们也提供了出色的热稳定性。
