磁场内的电流承载导体

奥斯特已经确定了指南针在A附近偏转当前携带指挥即,这是导体施加指南针的力量。后来,在1821年,迈克尔法拉第发现当前携带的导体也被放置在一个时磁场。这可以说是磁场和该电流承载导体在其附近彼此施加力。
假设导体承载电流I并且它具有长度(L)。当它携带电流(DC)时,将在导体周围产生一些磁通线,并且它们与导体的中心轴同心。因此,由于该电流通过此,建立了电磁场导体

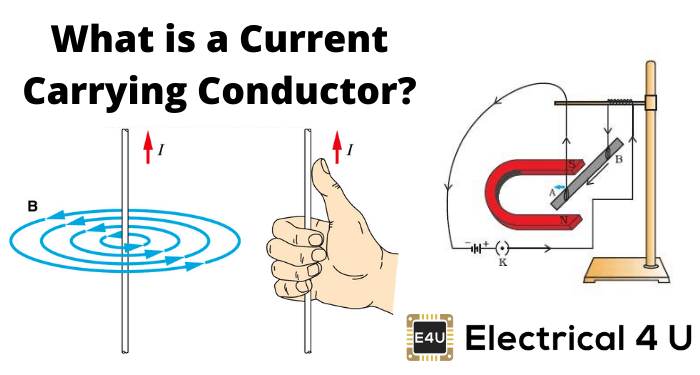

右手拇指规则磁通量当拇指表示拇指表示的方向时,线条得到弯曲手指的方向当前流动,即下图所示。
右手规则
该电流承载导体放置在磁通密度的马鞋磁铁的两极之间 。该磁铁紧固到地面。导体不是固定的,而是可以自由移动。导体的长度仅垂直于马蹄的永久磁场。

因此,很明显,电流和磁场的方向彼此正常。
磁场内的电流承载导体

现在两个磁场(马蹄铁磁铁的导体和永磁场的电磁场)处于其作用。

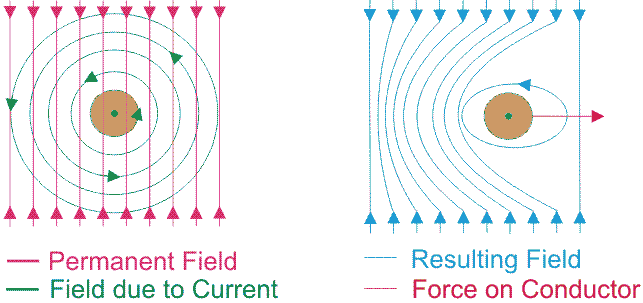

磁场中的电流承载导体
由于流动电流(i)通过该导体而导致的电磁通量的同心圆试图排斥磁通量在这种情况下的永磁体。

让我们考虑力量是

这里,电流的方向取决于电流承载导体(L)的长度的方向,因此载体仅用于长度。力量 是长度矢量的杂交产品( )和助焊剂密度向量( )。现在,

这里,θ是两个向量之间的角度和 是垂直方向相对于两个向量方向的力的单位矢量。
磁场中导体的力

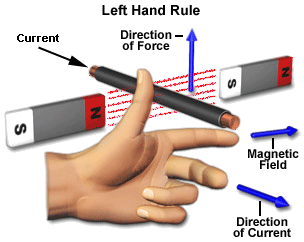

在这种力方向上,导体将移动到。因此,可以简化规则,即,即弗莱明的左手规则。通过彼此垂直地拉伸三个手指,如果电流的方向由左手的中指表示,并且第二手指是用于方向的磁通量然后左手的拇指表示导体运动的方向。
弗莱明的左手规则
现在,通过该导体的电流方向取决于导体在磁体的两个极之间放置的导体。因此,电流承载导体总是面向永磁体或任何电磁铁附近的力。基于这种现象直流电机旋转。
