什么是空气断路器？
一个空气断路器（也称为一个空气爆破断路器或ACB.）是一种自动操作的电气开关，它使用空气来保护电路免受来自过载或短路的过电流引起的损坏。其主要功能是在检测到故障后中断电流。当发生这种情况时，一个弧会出现在断开电路的触点之间。空气断路器使用压缩空气吹出电弧，或者，触点迅速摆动进入一个小密封室，移位的空气逸出，从而吹出电弧。
这类断路器在大气压下在空气中运行。发展后油断路器， 媒介电压空气断路器主要由全球的油断路器取代。
虽然在法国和意大利等国家，ACBS仍然优选为15 kV的电压。在油断路器的情况下，ACBS也是避免油火风险的好选择。在美国，ACBS专门用于最高可达15千伏的系统，直到开发新真空断路器和SF.6.断路器。
与A不同保险丝操作一次然后必须更换一次，可以重置断路器（手动或自动）以恢复正常操作。你也可以遥控断路器可以从一定距离操作，而这不是熔丝的情况。
空气断路器的工作原理
该断路器的工作原理与任何其他类型的断路器中的工作原理不同。各种各样的主要目的断路器是为了防止后期的弧线当前的通过在触点间隙中创造一个能够承受系统恢复电压的情况使其为零。
这空气断路器做同样但以不同的方式。为了中断弧形它产生超过供应的电弧电压电压。电弧电压定义为维持电弧所需的最小电压。该断路器主要通过三种不同的方式提高电弧电压，
- 它可以通过冷却电弧等离子体来增加电弧电压。随着电弧等离子体的温度降低，颗粒在电弧等离子体中的迁移率降低;因此需要更多的电压梯度来维护弧。
- 它可以通过延长电弧路径来增加电弧电压。随着弧路径的长度增加，抵抗性该路径增加，因此为了保持相同的电弧电流，需要在弧路径上施加更多电压。这意味着电弧电压增加。
- 将电弧分成若干串弧也会增加电弧电压。
ACB的类型
主要有两种类型的ACB。
- 普通空气断路器。
- 空气爆破断路器。
ACB的操作
ACB的操作可以分为三个步骤：
- 通常通过将电弧与尽可能大的区域接触，以尽可能多地实现第一目标。每个空气断路器配有围绕接触的腔室。这个腔室被称为'arc chute'。电弧被驱动到它。如果在弧形滑槽的内部适当地形状，并且如果弧形可以符合形状，则弧形滑槽壁将有助于实现冷却。这种类型的弧形滑槽应由某种耐火材料制成。用玻璃纤维和陶瓷加固的高温塑料是制造弧形滑槽的优选材料。
- 延长弧路径的第二个目标与拳头物镜同时实现。如果弧形滑槽的内壁形状以这样的方式弧不仅强制靠近它，而且也被驱逐成突出的蛇形通道，投影在弧形滑槽壁上。电弧路径的延长增加了电弧电阻。
- 通过在弧形滑槽内使用金属弧切片来实现第三种技术。主要通过使用金属分离板将主弧滑槽分成小隔室的数量。这些金属分离板实际上是电弧分离器，每个小隔室都表现为单独的迷你弧形滑槽。在该系统中，初始电弧分为多个串联弧，每个弧度将具有自己的迷你弧槽。因此，由于其自身的迷你电弧滑槽，每个分体弧都具有自己的冷却和延长效果，因此各个分流电压变高。这些集体，使整体电弧电压，远高于系统电压。
这是空气断路器的工作原理现在我们将详细讨论ACB在实践中的运作。
空气断路器在电压等级1kv内运行，不需要任何控弧装置。主要针对大故障电流上的低压(低压电平在1kv以上)的abc配上合适的电弧控制装置，都是不错的选择。这些断路器通常有两对触点。

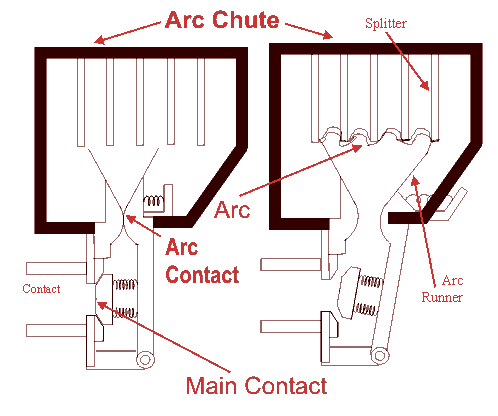

主要的一对触点携带当前的在正常负载，并且这些触点由铜制成。附加对是电弧接触，由碳制成。什么时候断路器正在打开，主触点首先和在主触点的开口期间打开电弧触点仍然彼此接触。
当电流获得时，通过电弧接触在主触点期间通过电弧触点的平行低电阻路径，在主触点中不会出现任何电弧。只有在最终分离电弧触点时才启动电弧。每个电弧触点配有电弧转换器，该弧流器有助于，由于如图所示，由于热和电磁效应而向上移动的电弧放电。
当电弧被向上驱动时，它进入由分裂器组成的电弧溜槽。此时，溜槽内的电弧会变冷、变长、分裂，电弧电压明显大于系统电压空气断路器的操作因此，在电流零期间最终熄灭电弧。
虽然这些类型的断路器已经过时用于中压应用，但它们仍然优选用于低电压应用中的高电流额定值的选择。
空气爆破断路器
这些类型的空气回路断路器是用于系统的吗电压245 kV，420 kV甚至更多，特别是在需要更快的断路器操作的情况下。空气爆破断路器对油断路器具有一些特定的优势，如下所示，
- 没有油烟的可能性。
- 这break在断路器的速度下高得多空气喷射断路器的操作。
- 弧形淬火期间要快得多空气喷射断路器的操作。
- 的持续时间弧适用于小电流和大电流中断的所有值。
- 随着电弧持续时间较小，因此从弧形到电流携带接触的热量较小，因此触点的使用寿命变长。
- 系统的稳定性可以很好地维持，因为它取决于断路器的操作速度。
- 与...相比需要更少的维护油断路器。
空气爆破断路器还存在一些缺点：
- 为了具有频繁的操作，必须具有足够高的空气压缩机。
- 经常维护压缩机，相关的空气管道和自动控制设备也是必要的。
- 由于高速当前的中断始终存在重新引人注目电压和电流斩波的高速度。
- 空气管道连接也有空气压力泄漏。
正如我们早些时候所说，主要有两种类型的ACB，普通空气断路器和空气爆破断路器。但后来可以进一步分为三个不同的类别。
- 轴向BLAST ACB。
- 轴向爆炸ACB与侧移动接触。
- 交叉BLAST ACB。
轴向喷砂空气断路器
在轴向喷砂ACB中，移动触点与弹簧压力的帮助接触，如图所示。在固定触头中存在喷嘴孔，其在断路器的正常封闭状态下通过移动接触的尖端被阻挡。发生故障时，将高压空气引入电弧室。
空气压力将抵消弹簧压力，使弹簧变形，因此移动触点从固定触点退出，喷嘴孔打开。同时，高压空气开始通过固定接触喷嘴孔沿电弧流动。这种沿电弧轴向流动的空气通过喷嘴孔会使电弧变长和更冷，因此电弧电压变得远远高于系统电压，这意味着系统电压不足以维持电弧，因此电弧被熄灭。

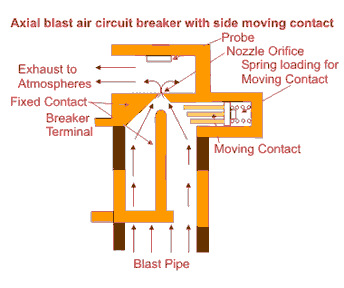

轴向涂抹acb与侧移动接触
在这种类型的轴向鼓风空气断路器中，移动触点安装在弹簧支撑的活塞上。为了打开断路器，当压力达到预定值时，空气进入灭弧室，按下动触点;在固定触点和移动触点之间画出电弧。鼓风立即将电弧转移到电弧电极上，从而被轴向流动的空气淬灭。

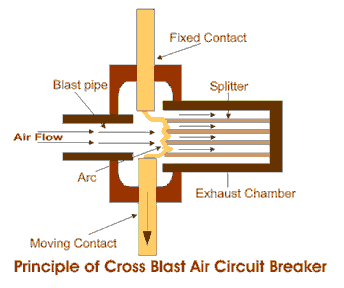

交叉爆破空气断路器
交叉爆炸的工作原理空气断路器很简单。在这个系统中空气爆破断路器喷砂管在垂直于电弧室中的移动接触的运动中固定，并且在电弧室的相对侧，一个排气室也配合在爆破管的相同对准中，使得空气来自喷砂管即可通过断路器的接触间隙进入排气室。
排气室用电弧分离器吐。当从固定触点取出移动接触时，在接触之间建立电弧，同时来自喷射管的高压空气将通过接触间隙，并将有力地将电弧分成弧形的排气室借助弧形分离器并最终熄灭电弧。
