有不同的触点串联连接沿一个跳闸电路电路断路器。在某些情况下，即使断路器出现故障，也不能跳闸当前的通过它的能量触点。这种情况是在低气压下科幻小说6断路器如气动断路器气压低等。在这种情况下，跳闸线圈CB不能通电使CB跳闸。因此，必须没有与气压和气压继电器相关的触点，与断路器跳闸线圈串联。跳闸线圈的另一种方案是，它不应该重新通电，一旦断路器被打开。这是通过提供一个断路器辅助开关与跳闸线圈串联的无触点来实现的。除此之外，CB的跳闸电路还必须通过继电器、控制面板和断路器亭中相当数量的中间端子触点。

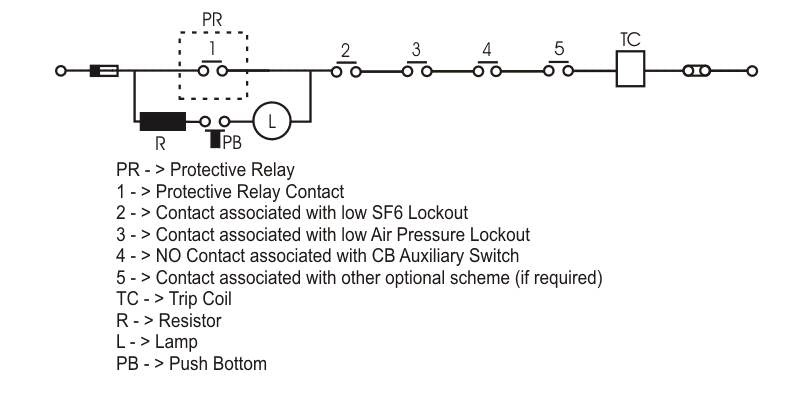

因此，如果任何一个中间触点被分离，断路器就不能跳闸。不仅如此，如果跳闸电路的直流电源故障，CB将不会跳闸。为了克服这种不正常的情况，旅行线路监督变得非常必要。跳闸电路健康方案的最简单形式如下图所示。这里有一系列的组合，一个灯，一个推底和一个电阻器连接在保护继电器接触如图所示。在正常情况下，除保护继电器触点外，其余触点均处于闭合状态。现在如果推底部(PB)是按下，旅行线路监督网络连接完成，指示灯闪烁，表明断路器已准备好跳闸。
以上方案是断路器闭合时的监控方案。这种方案被称为事后密切监督。还有一种监督方案叫做前、后密切监督。

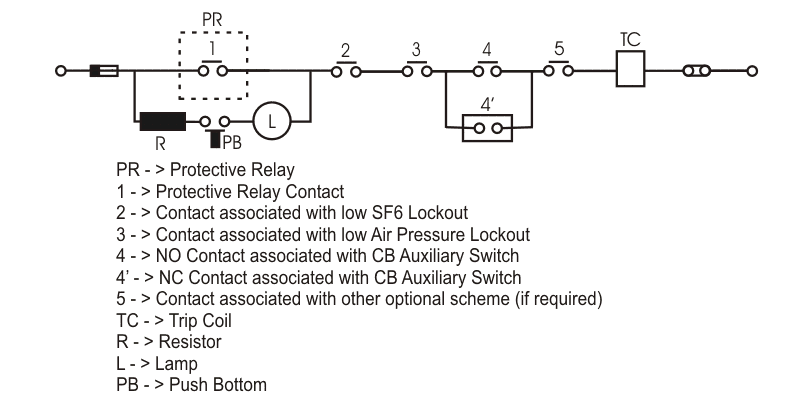

本跳闸电路监控方案也相当简单。唯一不同的是，在此方案中，同一辅助开关的一个NC触点连接在跳闸电路的辅助无触点上。CB合时辅助无触点合，CB开时辅助NC触点合，反之亦然。因此，如下图所示，断路器合闸时，跳闸回路监测网通过辅助无触点完成，断路器合闸时，跳闸回路监测网通过NC触点完成。电阻器与灯串联使用，以防止由于灯故障引起的内部短路导致断路器不必要的跳闸。

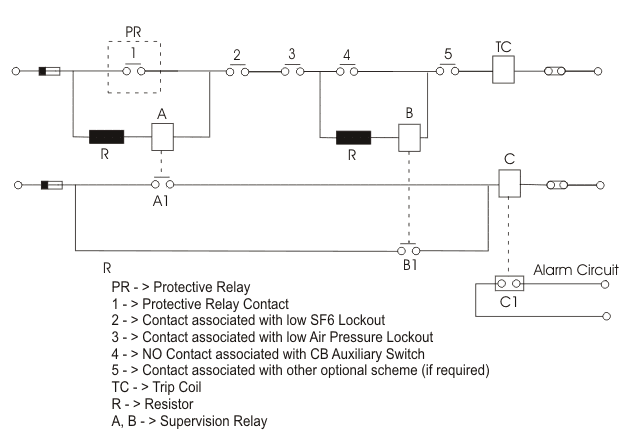

到目前为止，我们所讨论的只是局部控制安装，但对于距离控制安装，继电器系统是必要的。下图显示了需要远程信号时跳闸电路的监控方案。
跳闸电路正常，断路器闭合时，继电器A通电，继电器A闭合无触点A1因此继电器C通电了。通电继电器C保持NC触点处于打开位置。如果断路器是开路的，那么继电器B通电，它不闭合触点B1因此C继电器通电。当C通电时，它保持NC触点C1在打开位置。当CB闭合时，如果跳闸电路继电器A中有任何不连续，触点A断开1因此继电器C失能，使NC触点C1处于关闭位置，因此报警电路被启动。旅行线路监督当继电器B处于开路状态时，就像继电器a处于闭合状态时一样。继电器A和C通过铜段进行延时，以防止在脱扣或关闭操作期间产生虚假警报。电阻器与继电器分开安装，其值的选择是这样的，如果任何一个元件无意中短路，跳闸操作不会发生。
报警电路电源应与主跳闸电源分离，这样即使跳闸电源失效，也能触发报警。
