在电气和电子系统中，这个词信号器表示一种设备，该设备宣布来自与其相关的系统或过程的故障或异常活动。
什么是警报信号器？
它基本上是一个音频视觉警告系统，它突出显示发生的故障或发生的错误，甚至在它发生之前。这对安全问题来说是非常必要的，有时警告是在警告操作员避免不需要的事故等的不正确的程序之前出现的。这是基本概念警报信号器，而且报警通告系统。让我们来看看典型警报信号器设备的操作。
警报信号器的操作
报警通告系统
为了了解警报信号器的基本操作和连接，我们必须了解警报系统的基本概念在过程监测中。假设，电磁线圈通过电源通电，并用作某些应用的电磁铁。现在，由于过电压，线圈的一部分被烧坏。结果，与其相关的整个过程受到阻碍。因此，在找到这一事故的原因时，您必须检查系统的每个和每个部分，以便找到并识别实际的故障。现在认为你有50个这样的线圈，你必须监视。在这种情况下，发现实际的错误线圈也变得非常困难且耗时。
但是，如果将灯泡与每个线圈的电源串联连接，则只有当线圈通电和健康时，它会发出。以这种方式，对于50个这样的电磁线圈，您需要使用50个灯泡，它们中的每一个都与每个单独的线圈一起连接，您可以通过观察这些灯泡的发光状态来监视过程。这是过程监控的基本和最简单的模型。
警报信号器是一个集中式模型，它为故障过程提供了音频视觉信号。最新型号的通信者的基于微处理器或微控制器电路，可确保最大的可靠性以及增强的功能和功能范围。

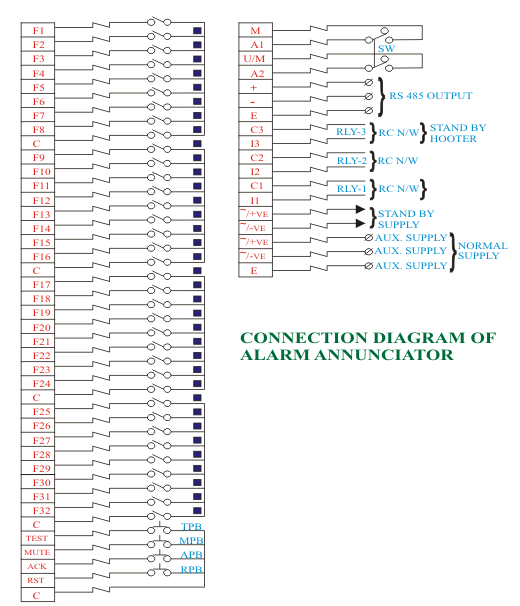

警报信号器的连接
每个通告系统都有两种类型的连接;它们是输入故障触点和输出继电器转换触点。输入故障触点是简单的连接，通常是相对于公共C触点的打开（或NC可选）。通常，这些输入故障触点是潜在的自由触点。逻辑是，如果任何故障触点和公共联系人C因任何方法而循环短路，则相应的筋膜或故障窗口将开始闪烁，输出继电器触点将立即转换。
假设，您使用的是8个Windows通告系统，这意味着您是一次监视8个操作，由通告系统一次。让我们认为您的故障1（F1）被分配为电动机1的电压警报，并且您的故障2（F2）被分配为电动机2电枢过热。您将使用电机1和PTC连接过电压继电器热敏电阻带电机2的继电器，以及这些继电器的相应输出（常开输出，何时关闭时关闭）将在F1（故障输入）和C（常见）和F2（故障输入）和C（常见）中连接该信号器系统。因此，如果电动机1的电压增加超过预定义的安全水平，则过电压继电器将运行并且将在F1和常见之间进行闭环。因此，F1窗口将开始闪烁，表示电机1越过电压。同时，信号器继电器将转换，如果您以前用其输出触点连接一个Hooter，则Hooter将启动警告。
类似地，如果电动机2的电枢温度超过预定义的安全水平，则PTC热敏电阻继电器将转换并将在F2和通告系统的公共C之间进行环路路径。因此，F2窗口将开始闪烁，表示电机2越过加热。同时，信号器继电器将转换，并且与其触点连接的Hooter将开始报警。基本上，无论任何故障如何，信号器输出继电器转换都是常见的。单个Hooter用于所有故障窗口。辅助AC / DC电源是操作信号器和现代的通信者所必需的，还有一个窗口和连接，用于监控其自己的辅助供应。
现代警报通信者包括电源单元SMPS.，编程单元CPU和其他连接，包括故障触点和面部显示单元。闪烁的窗户通常是丙烯酸，其被启发出来LED功耗很低。通常，通告从4个窗口有效地开始，如果要监控的故障数量超过64，则优选地单独安装编程单元CPU，电源单元PSU和显示屏面部单元，这确保了最大准确性和有效性。
