水锤子或液压冲击现象,可以理解为快速移动的固体塞在管道系统中与任何可能是弯管、阀门等障碍物的突然碰撞。因此,由于流体运动或方向变化,将水锤定义为突然增加压力压力。
它发生在较长的蒸汽管道的加注或预热过程中,在初始启动运行期间,也因为蒸汽和冷凝水混合。水锤是在我们的日常生活中经常会有意无意地发生的事情——当我们洗澡时突然打开或关闭浴室的水龙头就会导致水锤。(快速打开/关闭淋浴阀的动作)。
误解水锤的概念
如表中给出的许多热水液上现象通常被混合为水锤。导致发生的发生率的损坏包括液压和热的冲击。水锤主要发生,主要是因为缺乏意识和不正当的操作和维护实践。如果水锤谚语的“预防比治愈更好”是真的。
热力学现象 | 发生位置 |
水锤子 | 在蒸汽管和标题 |
水活塞(不稳定水平波) | 储罐(如除氧器) |
闪凝和蒸发冲击 | 在脱节器中 |
水诱导,转子或套管的扭曲 | 在汽轮机和蒸汽管道 |
水锤的发生
当蒸汽离开锅炉时,它在到达使用点(汽轮机或任何其他热交换器)之前必须行进一段距离,在行进的过程中,蒸汽开始失去热量。结果,管道中的蒸汽开始凝结。在工厂启动过程中,由于整个系统是冷启动或冷启动,凝结物(由水滴形成)的形成速度非常高。

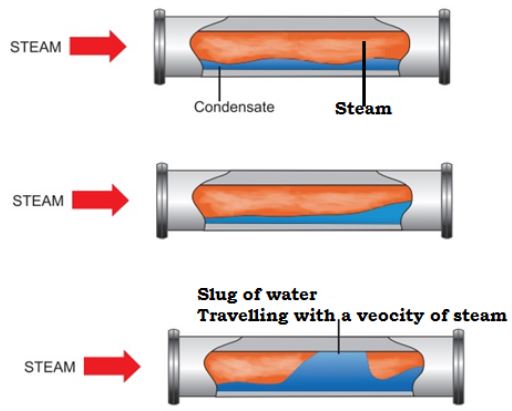

在运行过程中,这些凝结水液滴沿着蒸汽管网开始积聚,从而形成如图所示的固体凝结水段
凝结导致水滴的形成。沿管道长度逐渐形成凝析油层,形成solis段塞。当固体段塞遇到孔口、阀门或弯道等任何障碍物时,这些障碍物将导致固体段塞意外地突然停止。在这一过程中,固体段塞的K.E能量转化为压力能,管网必须加以应对。
水锤冲击
有必要了解水锤在植物中使用的设备中的严重影响。鉴于以下示例清楚地解释了水锤的破坏性:
- 对于饱和的蒸汽推荐速度为每秒25至35米
- 对于管道网络中的水,推荐的速度为每秒2到3米
当发生水锤时,通过蒸汽拖动冷凝水块,因此水块的速度等于蒸汽的速度,这是水速度的十倍的十倍。因此,水锤总是与非常高的压力相关的。
因素有助于避免水锤
蒸汽系统是非常复杂和动态的,因此避免水锤是一项具有挑战性的任务。但在遵循最佳工程实践的帮助下,它的出现可以通过以下方式轻松克服:
- 应该在流动方向上以蒸汽线提供适当的倾斜度。
- 蒸汽陷阱以定期间隔安装,也在最低点。在最低点安装蒸汽疏水阀确保从系统中移除冷凝水。
- 管道下垂导致管道网络中的冷凝物形成,可能导致增加水锤的机会。因此,应妥善支持蒸汽管以避免任何垂钓。
- 工厂冷启动需要标准的启动程序。操作人员应该接受适当的培训,慢慢地照料开放的隔离阀。

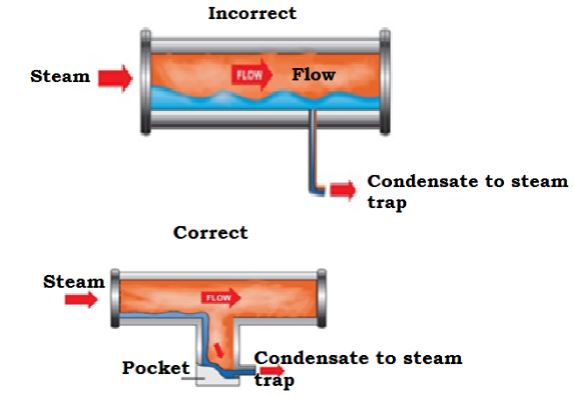

- 适当的漏气口尺寸,以确保冷凝物不应轻易跳跃或通过。漏油包的目的不应被击败以通过陷阱收集所有冷凝物并通过相同。
- 减速器的类型应是偏心而不是同心还原剂。
电厂的水锤
水锤子通过蒸汽压力或低压空隙加速,突然通过对阀门或配件,例如弯曲或三通,或管表面上的水突然停止。水速度可以高于管道中的正常蒸汽速度,特别是当在启动时发生水锤时。
当这些速度被撞击破坏时,水中的动能被转化为压力,并且将压力冲击施加到障碍物上。在轻度病例中,有噪音和管道的运动。
更严重的病例导致管道或配件的骨折,几乎爆炸性效果,并因此在骨折上逸出。管道或蒸汽系统组件的压裂可以推动可能导致伤害或生命损失的碎片。
各个阶段 | 发生水锤的条件 |
设计 |
|
操作 |
|
保养 |
|
