万用表顾名思义，我们使用的仪表用相同的仪器测量多个数量。最基本的万用表措施电压那当前，和抵抗性。由于我们使用它来测量电流（a），电压（v）和电阻（欧姆），我们称为AVO仪表。我们可以将万用表分为两组，即模拟万用表和数字万用表。本文将在这里讨论模拟万用表。

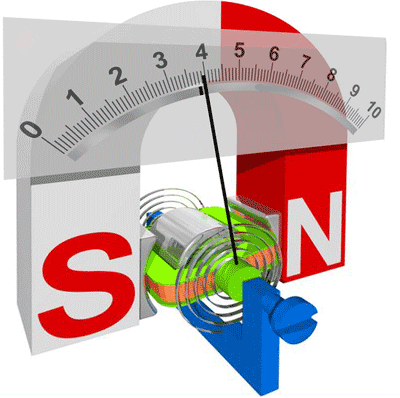

模拟万用表首先是其类型，而是由于在数字万用表的发展后的最新技术发展，现在使用较少。但是，尽管如此，尽管如此，它仍然是必不可少的，我们不能忽视它。模拟万用表是PMMC仪表。它基于D'Arsonval电平计原理。它包括一个针，以指示规模上的测量值。线圈在a中移动磁场当电流通过它时。指示针固定在线圈上。在流动过程中当前通过线圈，由于该线圈以某种角度旋转，指针通过刻度缩放而产生偏转扭矩。一对吹发包连接到移动主轴上以提供控制扭矩。在万用表中，电流计是左零型仪器，即，针头从尺度从零开始的位置到尺度的左侧左侧。
仪表充当了电表具有低串联电阻来测量直流电。为了测量高电流，我们将分流电阻连接到电流计上，使电流通过电流计不会跨越其最大允许值。这里，将电流的重要部分绕过通过分流器来测量。与那个分流阻力，一个模拟万用表可以测量甚至可以测量milli-ammer或电流表范围当前。
对于直流电压测量，主要仪器成为直流电压测量装置或直流电压表。通过增加乘数电阻，模拟万用表可以测量电压从毫克到千伏，这个仪表作为一个毫伏计，一个电压表甚至是千伏特计。

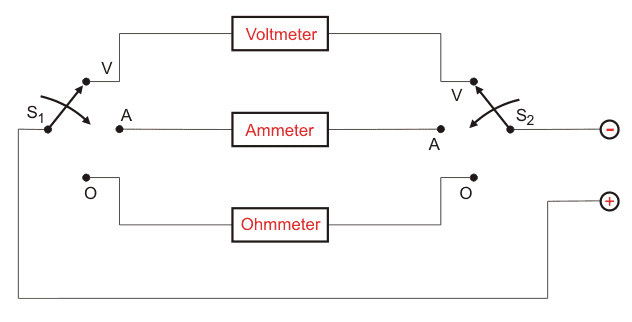

通过添加A.电池A.抵抗性网络，这个乐器可以作为一个欧姆特。我们可以通过将开关连接到合适的分流电阻来改变欧姆表的范围。通过选择不同的分流抗性值，我们可以获得不同的尺度电阻测量。下面我们展示一个基本的框图模拟万用表。
在这里，我们正在使用两个开关即s1和s2选择所需的仪表。我们可以使用额外的范围选择开关来选择阅读安培，伏特和欧姆所需的特定范围。我们使用整流器来测量AC电压或当前随着万用表。
模拟万用表的优点
- 信号的突然变化可以通过模拟万用表更快地检测到数字万用表。
- 所有测量只能使用一米。
- 可以观察到信号电平的增加或减少。
