电压表是什么?
电压表是电压计。它测量两个节点之间的电压。我们知道的单位潜在的差异是伏特。所以它是一个测量仪器测量两点之间的电位差。
电压表的工作原理
主要的电压表的原则是它必须并行连接，我们希望测量电压．使用并行连接是因为a电压表以这样的方式构造，即它具有非常高的值电阻．所以如果这个高电阻是串联的当前的流量几乎为零，这意味着电路已打开。
如果它是并联的，那么负载的阻抗就与电压表的高电阻平行，因此组合将给出几乎相同的负载阻抗。在并联电路中，我们知道电压是相同的，所以电压表和负载之间的电压几乎是相同的，因此电压表测量电压。
对于一个理想的电压表，电阻是无穷大的，因此画出来的电流是零，这样仪器就不会有功率损失。但这在实际中是不可能实现的，因为我们不可能有一种具有无限阻力的材料。
电压表的分类或类型
根据构造原理，我们有不同电压表的类型，它们主要是-
根据我们所做的这种类型的测量，我们有 -
- 直流电压表。
- 交流电压表。
为了直流电压表PMMC仪器使用，MI仪器可以测量AC和DC电压，电动仪类型，热工仪可以测量直流和交流电压。感应电表由于其高成本，测量中不准确而不是使用。整流器型电压表，静电类型和数字电压表（DVM）可以测量AC和DC电压。
1例电压表
当电流承载导体放置在一个磁场，机械力作用在导体，如果它附在一个移动系统，线圈运动，指针移动在刻度。
PMMC仪器具有主磁铁。它适用于DC测量，因为此处偏转与电压成比例，因为电阻对于仪表的一种材料是恒定的，因此如果电压极性颠倒，指针的偏转也将颠倒，因此它只用于直流测量。这种类型的乐器被称为D 'Arnsonval类型的乐器。它具有线性尺度、功耗低、精度高等优点。
主要缺点是 -
它只衡量直流量，较高的成本等。
在哪里，
B =通量密度，单位为Wb/m2．
i = v / r r，其中V是要测量的电压，R是负载的电阻。
L = M中线圈的长度。
B = M中线圈的宽度。
N =线圈中没有匝数。

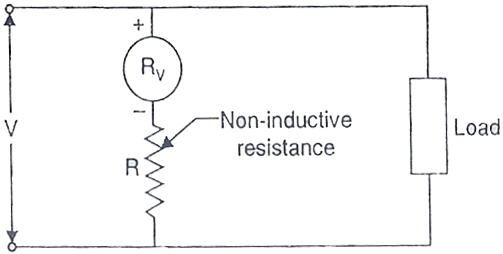

PMMC电压表中的范围扩展
在PMMC电压表中，我们也有扩展电压测量范围的设施。只要把一个电阻串接在电表上，我们就可以扩大测量范围。
让,
v是伏特中的电源电压。
R.V.为电压表的电阻，单位为欧姆。
R是欧姆串联连接的外部电阻。
V.1是通过电压表的电压。
则串联连接的外部电阻由
MI电压表
MI仪器的意思移动铁仪器．它可以用于交流和直流测量，因为偏转θ与电压的平方和假设仪表的阻抗是恒定的，所以无论电压的极性是什么，它都显示方向偏转，进一步它们又分为两种方法。
- 吸引人的类型。
- 排斥类型。
在哪里，我是总数当前的在放大器中流入电路。i = v / z
式中，V为待测电压，Z为负载阻抗。
L是自感亨利的线圈
θ是弧度的偏转。
吸引型MI仪器原理
如果一个unmagnetised软铁放置在磁场中,它是吸引线圈,如果一个指针是附加到系统和电流通过线圈的外加电压,它创建了一个磁场吸引铁件产生的偏转力矩的指针移动的规模。
排斥式MI仪器原理
当通过通过电流通过施加两端的电流而不是在它们之间的排斥时施加相同的电流而具有相同的电流时，当发生偏转扭矩时，两种铁片磁化，并且由于指针移动，则排斥率产生偏转扭矩。
其优点是可以同时测量交流和直流，成本低，摩擦误差小，鲁棒性好等。它主要应用在交流测量中，因为在直流测量中，由于迟滞会导致测量误差较大。
电动计型电压表
电动仪器仪器，因为它们有相同的校准交流和直流，即，如果它是用直流校准，那么也没有校准，我们可以测量交流。
电力计类型电压表原理
我们有两个线圈，固定和移动线圈。如果由于哪个线圈在两个线圈上施加电压当前的流动两个线圈，它将停留在零位置由于发展相等和相反的扭矩。如果一个转矩的方向是反向的，在线圈的电流反向，一个无方向的转矩产生。
对于电压表，连接是一个平行的，固定和移动线圈都与非感应电阻串联连接。
φ= 0其中φ是相位角。
其中，I是在AMP = V / Z中在电路中流动的电流量。
V和Z分别是线圈的施加电压和阻抗。
M =互感的线圈。
该仪器无滞回误差，可用于交流和直流测量，其主要缺点是扭矩/重量比低，摩擦损耗高，比其他仪器昂贵等。
整流电压表
整流器电压表原则
它们用于交流或直流测量。对于直流测量，我们必须连接一个PMMC仪表哪个测量脉动的直流电压，测量跨越的整流电压桥式整流器．
整流电压表的优点
- 可用于高频率。
- 它具有大部分范围的均匀尺度。
由于温度降低了AC操作中的灵敏度而产生误差的缺点。
数字电压表(数字式电压表)
数字电压表（DVM）原则
这数字电压表是一种仪器，可以使输出电压不是偏转，而是直接指示该值。它是一种非常好的仪器来测量电压，因为它由于视差而完全消除了错误，测量中的近似值，可以完成高速读数，并且它也可以存储在存储器中以进行进一步的分析。主要原则是该值由相同的电路装置测量，但该值不用于偏转指针，但它被馈送到模数转换器并显示为数字值。
静电仪器
静电仪器原理
当电场由带电粒子产生的允许采取行动导体由电流充电，产生偏转力矩。这可以通过使用-来实现
- 两个相对充电的电极，其中一个是固定的，并且另一个是可移动的。
- 两个电极之间使移动电极旋转的力。
其中，V为待测电压，单位为伏特，C为的值电容在Farad和θ中是弧度的偏转。
优势静电仪表具有低功耗，可用于AC和DC数量，没有滞后损失，没有杂散磁场误差。缺点是它具有非均匀的规模，低操作力，它具有膨胀，尺寸很大，其结构不稳定。
