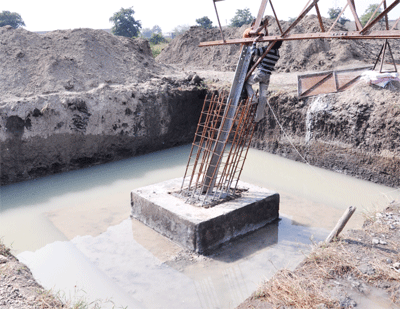

任何结构的基础都在传递机械载荷的同时,对结构的安全和良好的性能起着重要的作用电气传动系统地球。输电结构如果没有坚实、安全的基础,就不能履行其设计的功能。在不同类型的土壤中,地基的设计必须适应特定类型的土壤条件。
除了普通塔的基础外,考虑到技术经济方面的考虑,需要特殊塔或位于河岸或心泉或两者兼而有之的过河时,可以提供桩基。
基础荷载类型
塔的基础通常受三种力的作用。这些都是:
- 压缩压缩或向下的推力
- 张力或隆起
- 横向和纵向的侧向推力。
基础的大小荷载或极限荷载应比相应的塔高10%。
基础底板应设计为由于荷载偏心而产生的附加弯矩。
还应考虑地基下混凝土比土重的附加重量,地基上混凝土和预埋钢构件的全部重量;增加下推力。
设计地基时,需要考虑以下参数:
- 限制土壤承载能力。
- 密度的土壤。
- 地球截锥角。
以上数值来自土壤测试报告。
输电塔基础稳定性分析
除进行强度设计外,还应进行基础稳定性分析,检查基础倾覆、根茎拔除、滑动、倾斜等破坏的可能性。以下是主要的土壤类型电阻应被认为能够抵抗施加在地基上的荷载。
输电塔基础抗拔力
抬升荷载应假定是由土金字塔的倒锥体中的土的重量所抵抗的,其边角等于地球与平均垂直土壤的夹角。计算土方体积按附图(图3)计算,土中预埋混凝土和地面以上混凝土的重量也要考虑,以抵抗抬升。当两相邻腿的土锥截锥体相互重叠时,土锥截锥体应被一个穿过塔底中心线的垂直平面截断。在设计荷载之上考虑过载系数(OLF)为10%(10%),即悬吊塔的过载系数为1.10,含死角和锚塔的角度为1.15。但对于特殊塔,OLF为1.20。
输电塔基础抗下推力
以下荷载组合应受土体承载强度的影响:
- 向下推力荷载与地面上额外的混凝土重量相结合,假定作用于基础底部的总面积。
- 由于侧推力在基础底部产生的力矩。
针对上述荷载组合,应制定底板的结构设计。在toe(τ)压力计算时,由于上述载荷组合,允许承载压力增加25%。
输电塔基础侧推力阻力
烟囱应按轴向力、拉、压和最大弯矩联合作用的极限状态法进行设计。在这些计算中,应忽略混凝土的抗拉强度。
输电塔基础抗拔桩
考虑OLF为10%(10%),即一般悬吊塔的OLF = 1.10,角塔(含死角/锚塔)的OLF = 1.15。对于特殊塔,OLF为1.20。
