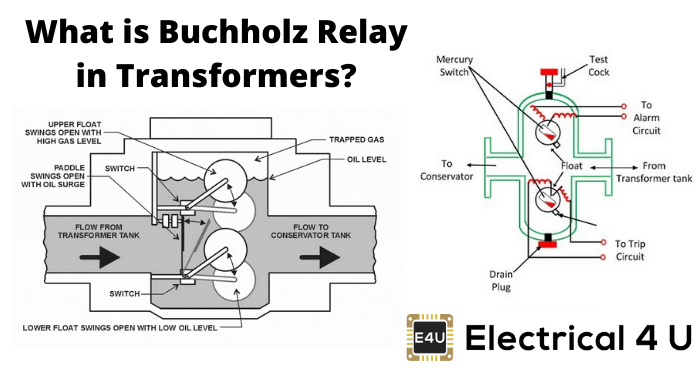

什么是buchholz继电器？

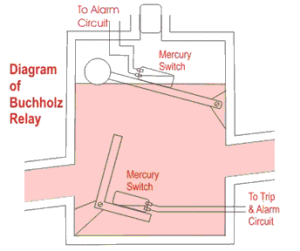

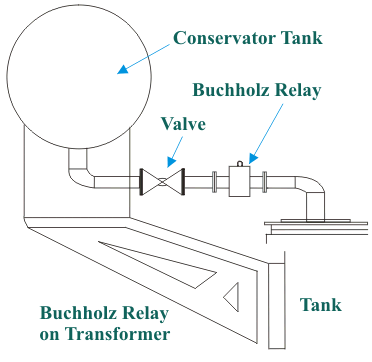

Buchholz继电器在变压器中是一个油容器，将连接管从主罐带到保守罐。它主要有两个元素。上部元素由浮动组成。浮子以这样的方式连接到铰链，使其可以取决于油位上下移动Buchholz继电器容器。

一个汞开关固定在浮子上。因此，汞开关的对准取决于浮子的位置。下部元件包括挡板和汞开关。该板安装在铰链上，就在入口（主罐侧）前面Buchholz继电器在变压器中以这样的方式，当油进入继电器中，从高压中从该入口进入时，挡板与附着在其上的汞开关的对准将改变。

除了这些主要元素，aBuchholz继电器顶部有气体释放口袋。来自两个汞开关的电引线通过模制接线盒取出。

Buchholz继电器工作原理

该Buchholz继电器工作原理很简单。BUCHHOLZ继电器功能是基于非常简单的机械现象。它是机械致动的。每当变压器中的次要内部故障时，如匝数之间的绝缘故障，变压器的核心分解，核心加热，绝缘变压器油将在不同的碳氢化合物气体，二氧化碳和CO中分解。由于所生产的气体产生的气体变压器绝缘油的分解将积聚在Buchholz容器的上部，这导致其上的油位下降。

下面的视频显示了Buchholz继电器的工作动画：

油位的下降意味着降低浮子的位置，从而倾斜汞开关。该汞开关的触点关闭，警报电路通电。有时由于主罐中的漏油，气泡可以累积在布恰霍尔茨容器的上部，这也可能导致其上的油位下降，并且警报电路将被激励。通过从继电器顶部的气体释放口袋中收集累积气体，通过分析它们可以预测故障类型变压器。

更严重的故障类型，例如阶段之间的短路和龙头变化设备中的断路器，伴随着倒车设备，伴随着挡板挡板的油浪涌，并使下部元件的汞开关关闭。此开关通电跳闸电路断路器与变压器相关联，立即将故障变压器与其余的电力通过跨越与变压器的LV和HV侧相关联的断路器的帧间进行系统。这是如何Buchholz Relay功能。

Buchholz继电器操作一定的预防措施

该Buchholz Relay操作可以在变压器中没有任何故障致动。例如，当油被添加到变压器中时，空气可以与油中积聚在继电器盖下的油中，因此导致假布霍尔斯中继操作。

这就是为什么在继电器中安装了机械锁，这样当变压器油满时，就可以锁定水银开关的运动。这种机械锁也有助于防止在布赫兹继电器运输期间易碎玻璃灯泡和水银开关的不必要移动。

如果连接管中的油速度通过，而不是由于内部故障，足以绊倒浮子，则下部浮子也可能会误操作。这种情况会发生在外部短路的情况下，当过流通过绕组导致铜和油过热，并导致油膨胀。
