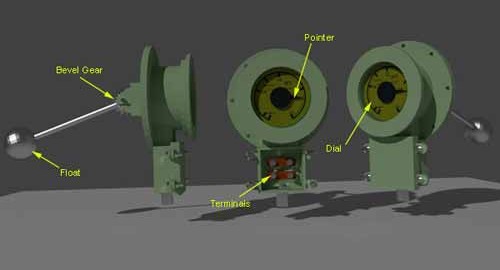

磁性油位计是一种用来指示油位的装置变压器绝缘油水平变压器的保护器。这是一个机械装置。变压器中的mog主要由三个部分组成:
- 一个浮动
- 锥齿轮的安排
- 一个指示刻度盘
磁油计或沼泽的施工
让我们从它的表盘部分来解释磁性油表(MOG)的结构。这个装置的刻度盘有从空到满的刻度。它有一些中间部分，比如1/4,1/1,3/4。
规定的油位为30oC或35o环境温度也可以指示在刻度盘上。水银开关和伞齿轮固定在指针上。当指针旋转时，水银开关的对准也会随着指针旋转角度的变化而变化。
一个球式或鼓式浮子附加一个足够长的浮子臂。一个锥齿轮单元安装在浮臂的另一侧。锥齿轮的另一个单元是磁力耦合的指针和水银开关安排。锥齿轮装置位于变压器的保护槽内，刻度盘、指针和水银开关位于保护槽外。
磁油表或玉米的工作原理
全油浸式配电和电气变形金刚配有膨胀容器，称为变压器保护器。该容器负责因温度升高而引起的油膨胀。当变压器绝缘油膨胀时，保护油箱内的油位上升。
再次，当油量因油温下降而减少时，保存器中的油位下降。但是，即使在可能的最低温度下，也必须使变压器的保护油箱保持一个最低的油位。
因此，所有大型电力变压器都配备了a磁性油位计或磁性油位计。在传统的保护罐中，一个重量轻的空心球或鼓浮在变压器绝缘油上。浮臂与锥齿轮连接，正如我们在讨论磁性油表的构造时已经解释过的。自然地，浮子的位置会随保护器内的油位而上下浮动，因此浮子臂的对准也会发生变化。因此，锥齿轮旋转。
锥齿轮的这个运动是传递到保护器外的指针，因为这个指针是磁力耦合与锥齿轮。磁性油位指示器的指针也与水银开关结合在一起。所以不用多说，当油位在保护器内上升和下降时，指针就在猫刻度盘可指示油舱中变压器绝缘油的实际油位。
由于水银开关的对准随着指针的变化，当指针接近磁性油表的刻度盘上的空位置时，该开关关闭并触发声音报警。这个事件提醒我们电力变压器的油量要加满了。
在空气室保护器中，浮子臂与空气室相连，由于油的膨胀和收缩，浮子臂的对准随着空气室尺寸的变化而变化。
