实际上是一种波形整形电路，它可以通过消除或削减施加波的一部分来控制输出波形的形状。这是在不扭曲的其他（剩下）波形的一部分的情况下进行的。
该剪切电路没有能量存储元素（电容器）但它包括线性（电阻器）和非线性元素（晶体管或结二极管）。该电路通常用于发送目的中的选择。在传输中，信号波形的一部分占用以下或高于特定参考电压选择级别。除名字 - 剪裁电路之外;还经常使用切片机，快船，限制仪或幅度选择器。
剪切电路的分类
- 根据使用的非线性设备 -
- 二极管剪刀。
- 晶体管剪刀。
- 根据偏见 -
- 无偏执的剪刀。
- 偏见的剪刀。
- 根据使用的配置 -
- 根据剪辑的水平 -
- 正剪刀。
- 偏见的剪刀。
- 负剪刀。
- 组合剪刀。
二极管剪刀

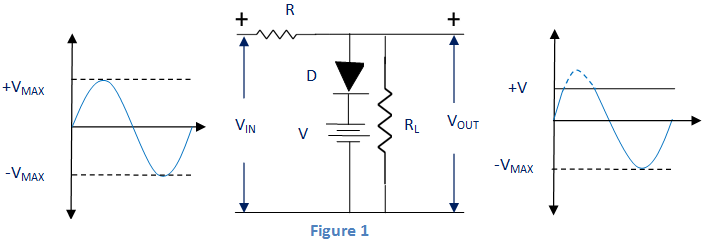

至少两个组件 - 一个理想的二极管和电阻器用于形成这些剪刀。在某些情况下;为了固定剪切电平，还使用DC电池（图1）。当电路正向偏置时，使用的理想二极管作为闭合开关运行。当电路反向偏置时，使用的理想二极管作为开关操作。这里;通过改变电压电池并且通过交换各种元素的位置，可以剪切输入波形。
积极和负割剪刀
积极的剪刀：

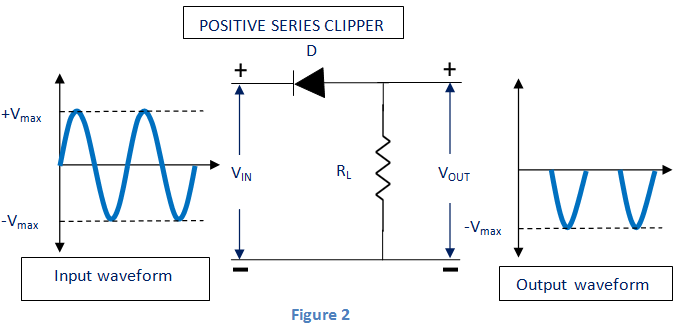

它实际上消除了输入电压的正半循环。这里处于正串联剪切器，当输入为正时，二极管处于反向偏置条件（输出为零），当输入为负时，二极管处于正向偏置条件（图2）。

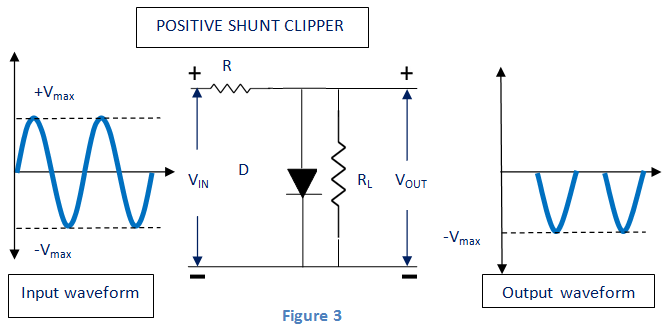

在正分流剪刀中，当输入为负时，整个输入电压出现在电阻器RL或二极管（如果R << R）l）。当r << rL，该电路将作为分压器它的输出电压是
（图3）。

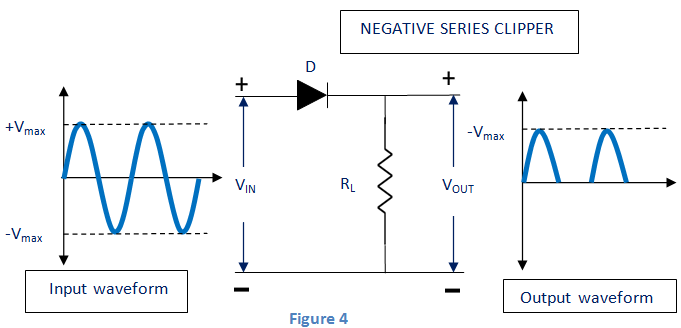

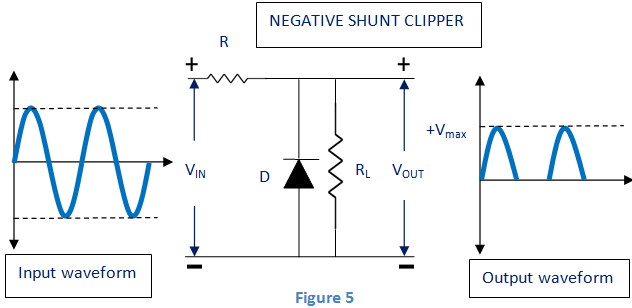

当二极管以正串联剪切器和正分流剪刀的电路中以反极性连接时，它分别变为负串联剪切器和负分流剪纸（图4和5）。这些剪刀可以消除输入电压的整个负半周期。

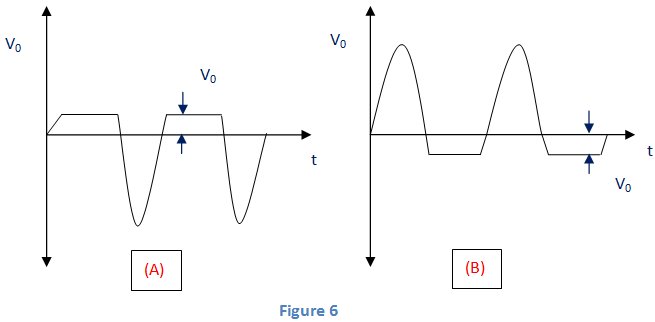

上面讨论的快船被认为是具有理想二极管的电路。但如果障碍潜力（v0.）被认为是（SI = 0.7V和GE = 0.3 V），正极和负剪流器的输出电压如下所示。
偏见的剪刀
在某些情况下，我们需要消除输入信号电压的正或负半周期的微小部分。在这种情况下，我们使用偏见的剪刀。

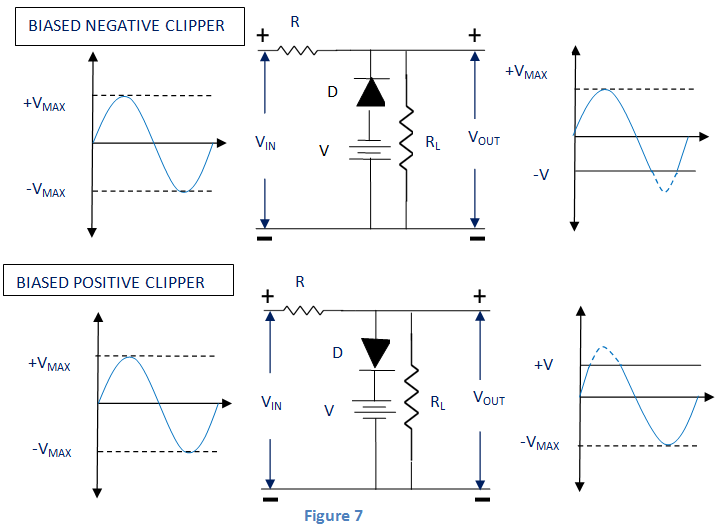

虽然在偏置负剪辑电路中的输入信号的负半周期期间，但是当它大于电池电压时，它会去除输入信号电压。当电池和二极管反转时，可以将剪切改变为偏置正剪辑器（图7）。
组合剪刀

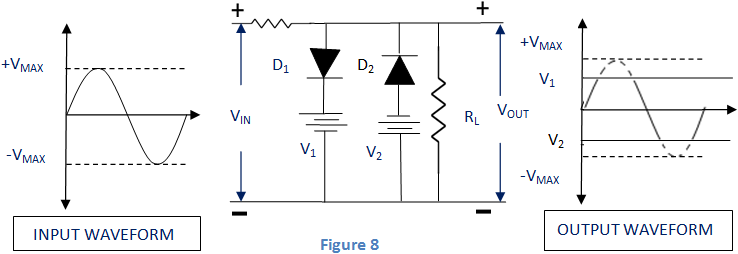

为了删除输入信号的正和负半周期的一部分，我们使用此组合剪辑（下图）。

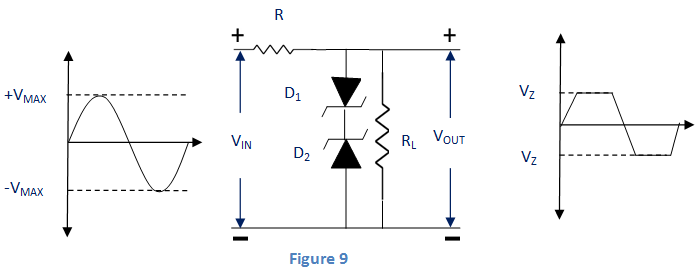

齐纳二极管作为峰值剪刀
齐纳二极管可以用于去除（剪切）波形整形电路中输入波形的一部分（参见下图）。
剪切器的应用
- 电视变送器和接收器。
- 噪声限制器。
- 保护不同电路。
- 不同的波浪生成。
