太阳能板

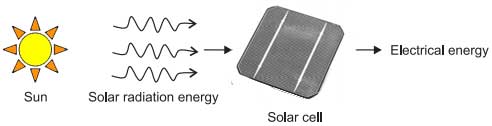

太阳能电力系统的主要部分是太阳能板。有各种类型的太阳能板可以在市场上买到。太阳能电池板也被称为光伏太阳能电池板。太阳能电池板或太阳能模块基本上是一系列系列和并联连接太阳能电池。

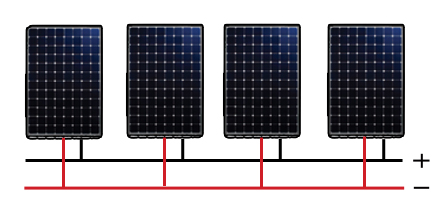

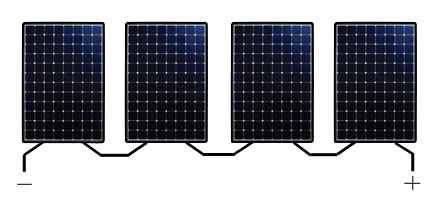

的潜在的差异发达国家在太阳能电池是大约0.5伏特，因此希望数量这样的电池连接在系列达到14至18伏特充电的标准电池12伏特。太阳能电池板连接在一起以创建太阳能阵列。多个面板并联连接在一起，串联连接以实现更高当前的和更高的电压分别。
电池
在网格 - 领带太阳能发电系统中，太阳能模块直接连接到逆变器，并没有直接连接到负载本身。从太阳能电池板收集的能量不是恒定的，而是随着阳光照射的强度而变化。这就是为什么太阳能模块或电池板不直接供应任何电气设备的原因。相反，它们给一个输出与外部电网同步的逆变器供电。
逆变器负责太阳能系统输出功率的电压电平和频率，并始终与电网功率电平保持一致。当我们从太阳能电池板和外部电网供电系统获得电力时，电压水平和电力质量保持不变。由于单机系统或电网后备系统不与电网相连，系统中功率水平的任何变化都会直接影响由其供电的电气设备的性能。
因此，必须有一些方法来保持系统的电压电平和电源速率。与该系统平行连接的电池组负责。在这里电池由电池充电太阳能发电和这个电池然后直接或通过逆变器馈送负载。以这种方式，在太阳能系统中可以避免由于阳光强度的变化引起的功率质量的变化，而是保持不间断的均匀电源。
通常深循环铅酸电池用于此目的。这些电池通常被设计成能够在使用期间进行多次充电和放电。市场上的电池组一般是6伏或12伏。因此，这种电池的数量可以串联或并联，以获得更高的电池系统的额定电压和电流。
控制器
这是不可取的过充电和放电a铅酸蓄电池。过充和放电都可能严重损坏电池系统。为了避免这两种情况，需要一个控制器与系统连接，以保持电流的流动来回的电池。
逆变器
很明显，太阳能电池板中产生的电力是DC。我们从电网供应获得的电力是AC。因此，对于从电网和太阳系运行公共设备，需要安装逆变器以将太阳能系统的直流转换为同一电平的AC。
在OFF网格系统中，逆变器直接连接在电池端子上，使来自电池的DC首先转换为AC，然后进入设备。在网格绑定系统中，太阳能电池板直接连接到逆变器，然后该逆变器然后以相同的电压和频率功率馈送网格。
在现代的并网系统中，每个太阳能组件通过单个的微逆变器与电网连接，以实现每个太阳能电池板的高压交流。
独立太阳能系统的组件
上图是一个独立的太阳能电力系统的基本框图。在这里,电力在太阳能电池板中生产的首先供应给太阳能控制器，后者反过来为电池组充电或直接供应给低压直流设备，如笔记本电脑和LED照明系统。通常是电池由太阳能控制器供电，但当太阳能电池板供电不足时，也可以供电给太阳能控制器。
这样，电源均匀地继续向直接与太阳能控制器相连的低压设备供电。在这种方案中，电池组的端子也通过逆变器连接。逆变器将蓄电池组储存的直流电源转换为高压交流电，用于运行大型电器设备，如洗衣机、大型电视和厨房电器等。万博实力品牌
网格领带太阳系的组件

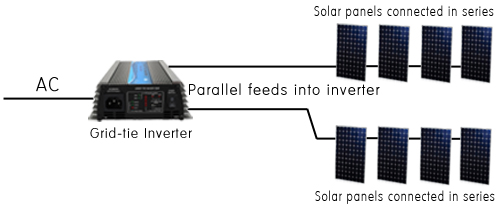

并网太阳能系统有两种类型，一种是单台宏观中心逆变器，另一种是多台微型逆变器。在前一种太阳能系统中，太阳能电池板和电网供电都连接到一个普通的中央逆变器，称为并网逆变器，如下图所示。
逆变器此处将太阳能电池板的DC转换为电网级AC，然后根据系统的瞬时需求，进入电网以及消费者的配送面板。此处格里格 - 连杆逆变器还监控从电网提供的电源。
如果它发现电网中有任何电力中断，它就启动太阳能系统的开关系统，将其与电网断开，以确保无太阳能发电可以在电源切割期间反馈到电网。有能量计连接在主电网供电线中，以将能源导出记录到电网和电网的电网。

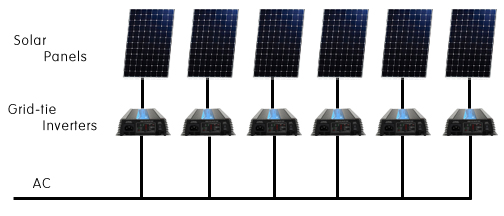

正如我们已经说过的，还有另一种类型的并网系统，其中多个微型逆变器被使用。这里一个微型逆变器连接到每个单独的太阳能模块。除了微型逆变器连接在一起以产生所需的高交流电压外，这个系统的基本框图与前面的系统非常相似。
在先前的情况下，太阳能电池板的低直接电压首先转换为交流电压，然后通过逆变器本身的变换动作转换为高交流电压，但在这种情况下，微逆变器的各个交流输出电压一起加入以产生高交替电压。
