这三相感应电动机是最广泛使用的电动机。近80％的行业使用的机械功率提供三相感应电动机由于其简单粗糙的施工，成本低，操作特性良好，换向器的缺乏和良好的速度调节。在三相感应电动机中，电源通过感应从定子转移到转子绕组。这感应电动机也被称为a同步电动机由于它以不同于同步速度的速度运行。
3阶段感应电机结构
与任何其他类型的电动机感应电动机一样，3相位感应电机由两个主要部件构成，即转子和定子：
- 定子：由于其名称表示定子是感应电动机的固定部分。将定子绕组放置在感应电动机的定子中，并且给予三相电源。
- 转子：转子是感应电动机的旋转部分。转子通过轴连接到机械负载。
三相感应电动机的转子进一步归类为
- 灰鼠笼子转子
- 滑环转子或伤口转子或相伤转子。
取决于转子施工的类型使用三相感应电动机被归类为：
- 灰鼠笼感应电动机
- 滑环感应电动机或伤口感应电动机或相伤的感应电动机。
对于两种三相感应电动机的两个定子的构造是识别的，并且在下面简要讨论。请确保您使用适当的电气工具如果你要自己解构运动。
3相位感应电动机的其他部分是：
- 用于将扭矩传递到负载的轴。该轴由钢组成。
- 用于支撑旋转轴的轴承。
- 电动机的一个问题是在旋转过程中产生热量。为了克服这个问题，我们需要一个用于冷却的风扇。
- 为了接收外部电气连接接线盒。
- 转子和定子之间存在小距离，其通常从0.4mm到4mm之间变化。这样的距离称为气隙。
您可以通过学习我们的信息来了解更多关于感应电机的信息电气工程MCQ.。
三相感应电动机的定子
三相感应电机的定子由三个主要部件组成：
- 定子框架，
- 定子芯，
- 定子绕组或现场绕组。
定子框架
这是外部的三相感应电动机。其主要功能是支持定子芯和现场绕组。它充当覆盖物，它为感应电动机的所有内部部件提供保护和机械强度。框架是由压铸或制造钢组成的。由于三相感应电动机的空气间隙长度非常小，三相感应电动机的框架应坚固且刚性。否则，转子不会与定子保持同心，这将产生不平衡的磁性拉动。

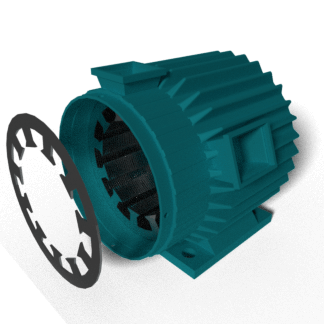

定子核心
定子芯的主要功能是携带交替的通量。为了减少涡流损失，定子芯是层压的。这些层叠类型的结构由冲压构成，其厚度约为0.4至0.5mm。所有冲压都是冲压在一起以形成定子芯，然后将其容纳在定子框架中。冲压由硅钢组成，有助于减少滞后损失在电机中发生。

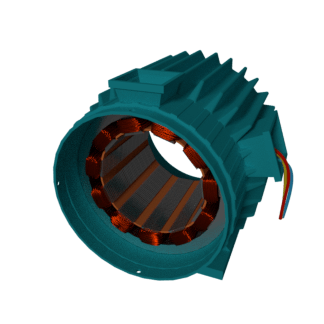

定子绕组或田间绕组
三相感应电动机的定子芯的周边上的槽携带三相绕组。我们将三相AC供应应用于这三相绕组。绕组的三个相位在星形或δ中连接，取决于我们使用的类型的开始方法。我们主要使用Star-Delta Stater启动松鼠笼式电机，因此鼠笼式电机的定子是连接的。我们通过插入开始滑环三相感应电机抵制因此，滑环感应电动机的定子绕组可以在星形或三角洲连接。在三相感应电动机的定子上缠绕在三相感应电动机上的绕组也称为现场绕组，并且当该绕组被三相AC供应激发时，它产生旋转磁场。
三相感应电动机的类型
灰鼠笼三相感应电动机

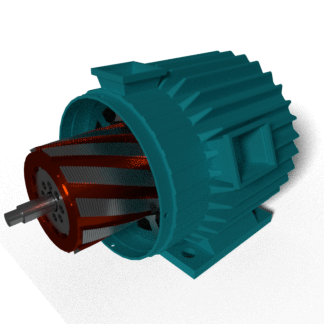

鼠笼式三相感应电动机的转子是圆柱形的并且在其周边上具有槽。槽不是彼此平行的，而是偏斜（偏斜在鼠笼式转子的图中未示出），因为偏斜防止定子和转子齿的磁锁并使电动机的工作更平滑和更安静。鼠笼式转子由铝制，黄铜或铜棒（铜胸罩旁边示出）。这些铝，黄铜或铜棒称为转子导体，并放置在转子周边的槽中。转子导体由铜永久性短路，或称为端环的铝环。为了提供机械强度，这些转子导体支撑到端环，因此形成类似于笼状的完整闭合电路，因此将其名称作为鼠笼感应电动机。灰鼠笼式转子绕组是对称的。由于端环永久缩短了杆，转子电阻非常小，并且由于杆永久性短路，因此不可能增加外部电阻。缺乏滑环和刷子使灰鼠笼三相感应电动机的构造非常简单且稳健，因此广泛使用的三相感应电动机。这些电动机具有采用任何数量的杆对的优点。 The below diagram shows a squirrel cage induction rotor having aluminum bars short circuit by aluminum end rings.
松鼠笼感应转子的优点
- 它的建筑非常简单，坚固耐用。
- 由于没有刷子和滑动环，这些电机需要更少的维护。
灰鼠笼感应转子的应用
我们在车床，钻床，风扇，鼓风机印刷机等中使用松鼠笼式感应电机，等等万博实力品牌

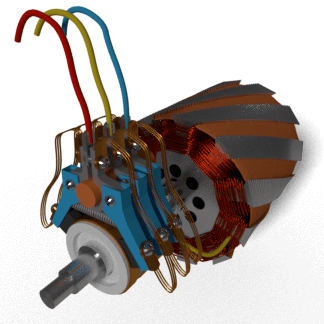

滑环或伤口转子三相感应电动机
在这种类型的三相感应电动机中，转子缠绕在与定子的相同数量的极数，但是它具有较少数量的槽，并且每相的较重导体的匝数较少。转子还承载类似于定子绕组的明星或Δ绕组。
转子由槽数组成，并且转子绕组放置在这些槽内。三个端终端连接在一起以形成星形连接。随着其名称表示，三相滑环感应电动机由像转子一样连接在同一轴上的滑环组成。

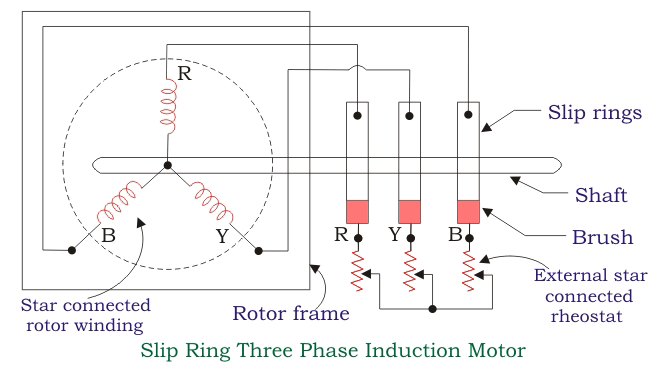

三相绕组的三端永久地连接到这些滑环。外部电阻可以通过刷子和滑环容易地连接，因此用于速度控制和改善起始三相感应电动机的扭矩。刷子用于携带当前的从转子绕组。这些刷子进一步连接到三相星形连接电阻。滑环三相感应电动机的电气图如下所示：
在开始时，电阻连接到转子电路，随着转子拾取其速度逐渐切出。当电动机运行时，通过连接将所有滑动环连接在一起的金属套环连接，并且刷子也被移除。这降低了刷子的磨损。由于存在滑环和刷子，转子结构变得有些复杂，因此它较少用作与鼠笼感应电动机的比较。
滑环感应电动机的优点
- 它具有高启动扭矩和低启动电流。
- 增加对控制速度的额外电阻的可能性。
滑环感应电动机的应用
滑动环形感应电动机使用，其中需要高启动扭矩，即升降机，起重机，电梯等。
滑环和鼠笼式感应电动机之间的差异
| 滑环或相伤的感应电动机 | 灰鼠笼感应电动机 |
| 由于存在滑环和刷子，施工很复杂 | 施工非常简单 |
| 转子绕组类似于定子绕组 | 转子由转子杆组成，转子杆在端环的帮助下永久性短路 |
| 我们可以通过使用滑环和刷子轻松增加转子电阻 | 由于转子杆永久性短路，因此它不可能增加外部电阻 |
| 由于存在外部电阻高启动扭矩 | 凝视扭矩低，不能改善 |
| 滑环和刷子存在 | 滑环和刷子不存在 |
| 由于刷子的存在，需要频繁维护 | 需要更少的维护 |
| 结构复杂，刷子和滑环的存在使电机更昂贵 | 施工简单且坚固，与滑环感应电动机相比，它很便宜 |
| 该电机很少仅使用10％的工业使用滑环感应电机 | 由于其简单的结构和低成本。鼠笼式感应电动机广泛使用 |
| 转子铜损失高，因此效率较低 | 较少的转子铜损失，因此高效 |
| 通过转子电阻方法的速度控制是可能的 | 通过转子电阻方法的速度控制是不可能的 |
| 使用滑环感应电动机，其中需要高启动扭矩I.E在起重机，起重机，电梯等中 | 松鼠笼式感应电机用于车床，钻床，风扇，鼓风机印刷机等万博实力品牌 |
