直流发电机的性能曲线这是显示输出能力的曲线吗电压的直流发电机随负载的变化而变化当前的从空载到满载。这些也被称为特征曲线。从性能曲线我们可以清楚地了解电压调整各种直流发电机。电压调节越低，发电机的性能越好。
单独励磁直流发电机性能曲线
虽然这直流发电机类型由于单独励磁的成本，这些直流发电机很少使用，但其性能相当令人满意。在分励直流发电机，终端电压随着负载的增加而增大，负载电流开始流动。

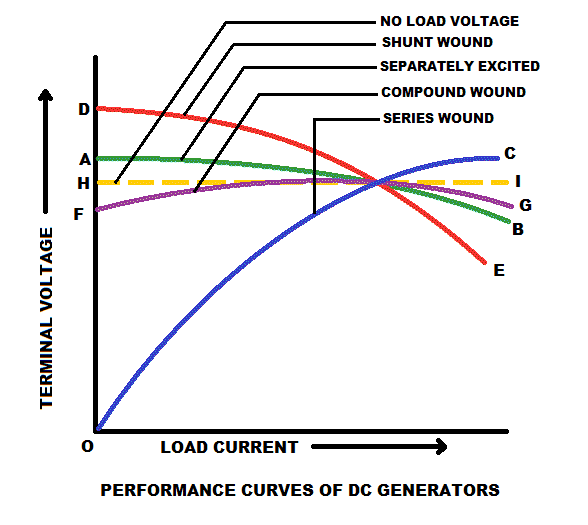

由于电枢反应和IR降，端电压有轻微下降，但可以通过增加励磁来消除这些下降，从而得到恒定的端电压。在下面的图表中，曲线AB显示了这一特征。
串绕直流发电机性能曲线
在系列直流发电机无载时，由于没有电流流过励磁绕组，端电压为零。当负载增大时，输出电压也随之增大。由于它与电枢有串联磁场，只要负载电流稍有增加，其端电压变化很大。虽然在串联直流发电机的输出电压低于产生的电压，由于电枢反应和一些欧姆下降电枢绕组。在下面的图表中，曲线OC显示了这一特征。
并励直流发电机的性能曲线
在并励直流发电机时，由于并联励磁绕组的存在，总存在一定的空载电压。随着负载的增加，这类直流发电机的端电压下降很快。它具有很大的电枢退磁反应和电枢电阻降。由于端电压的急剧下降，负载电流在某一点后也会下降。这个的表现类型的发电机非常可怜的。在下面的图表中，曲线DE显示了这一特性。
复绕直流发电机的性能曲线
由于在空载时，串联励磁绕组中没有电流，因此该类直流发电机的性能曲线与并联励磁发电机的性能曲线相同。当负载增加时，则终端电压滴由于直流发电机是并联的，但是串联直流发电机的电压上升补偿了电压下降。由于这些原因，终端电压保持不变。通过控制串联励磁绕组的安培匝数，也可以使端电压升高或降低。在下面的图表中，曲线FG显示了这种特性。
