了解一个电枢绕组直流发电机，我们首先需要了解杆间距那线圈，和线圈跨度。
什么是杆间距？
杆间距被定义为DC机器中的两个相邻磁极的中心之间的外围距离。该距离以两个相邻的磁极中心之间的电枢槽或电枢导体来测量。
杆间距等于通过机器中的极总数除以电枢槽的总数。
例如，如果电枢周边和4个极点上有96个插槽，则两个相邻的杆中心之间的电枢槽的数量将是96/4 = 24.因此，杆间距那个直流机将是24。
因此极点间距等于电枢插槽的总数除以杆的总数，我们将其称为每极电枢槽。
下面的视频中讨论了杆间距和工作示例的公式：
什么是线圈？
DC机器的线圈由一圈或多匝组成导体。如果线圈由单个匝或导体的单个环组成，则它被称为单个转向线圈。如果线圈由导体的多于一圈组成，则将其称为多转线圈。
单个转动线圈将有一个线圈的一个导体，而在多转动线圈中，将有多个线圈的多个导体。无论线圈的每侧的导体数量如何，每个线圈侧都放置在一个电枢槽内。
这意味着特定线圈的一侧的所有导体必须仅放置在一个插槽中。类似地，我们将所有导体放在另一个衔铁槽中线圈的相对侧。
在下面的视频中更详细地讨论线圈和线圈跨度。

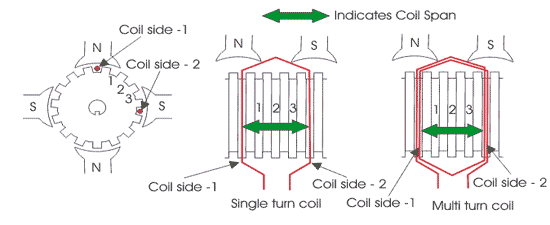

什么是线圈跨度（线圈间距）？
线圈跨度（也称为线圈间距）被定义为线圈的两侧之间的外围距离，从它们之间的电枢槽的数量测量。这意味着在特定槽中放置线圈的一侧之后，在多个共轭槽之后，相同线圈的另一侧放置在电枢上。该号码称为线圈跨度。

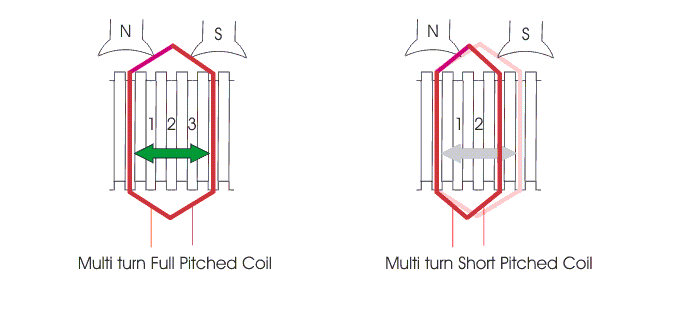

如果线圈跨度等于极距，那么衔接绕组据说是全倾斜的。在这种情况下，线圈的两个相对侧位于两个相对的杆下方。
因此，在线圈的一侧引起的EMF将在180中O.通过在线圈另一侧引起的EMF相移。因此，线圈的总终端电压只不过是这两个EMF的直接算术和。
如果线圈跨度小于极间距，则绕组被称为分数沥青。在该线圈中，两侧诱导的EMF之间会有相差，小于180O.。因此合成的终端电压线圈是这两个EMF的矢量和，它小于全倾斜线圈的矢量。
在实践中，线圈间距（或跨度）低至杆间距的八十分之一，没有大幅减少EMF。分数倾斜绕组故意用来影响端部连接的铜的大量节省和改善换向。
衔铁绕组

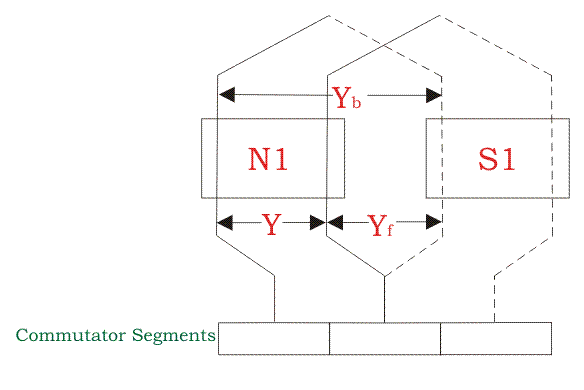

背部音高（YB.）
电枢背面的线圈进展。这种进步是以电枢导体衡量的，并被称为背部音高。它等于连接到换向器的给定段的导体的数量。
前距（Y.F）
调用前线上线跨越的电枢导体或元件的数量前距。
或者，我们将前距定义为接下来的线圈的第二导体之间的距离，其连接前部的前线，即，电枢的换向器端。

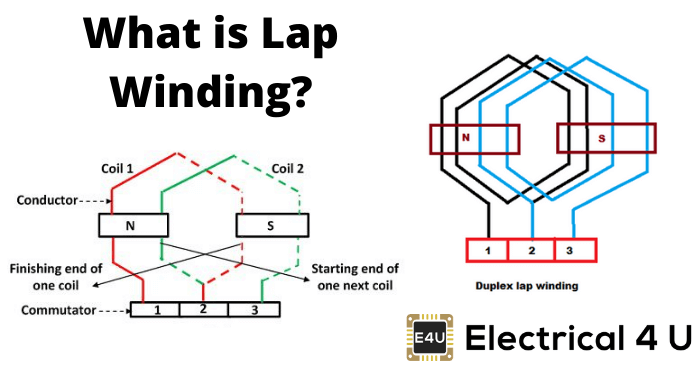

换句话说，它是在电枢后端连接在一起的导体的数量差。我们在下图中显示了膝盖的前后音调，并在图中的波浪绕组。
得到的音调（Y）
它是一个线圈的开始与其连接的下一个线圈的开始之间的距离。
作为预防措施的问题，我们应该记住，所有这些音高，虽然通常涉及电枢导体，也是电枢槽或换向器杆的次数。
换向器音高
换向器音高被定义为两个换向器段之间的距离，其中相同电枢线圈的两个端部连接。我们根据换向器栏或段来测量换向器音高。
单层电枢绕组
我们将电枢线圈侧面放在电枢槽中不同。在一些布置中，电枢线圈的每个一侧占据单个槽。
换句话说，我们将一个线圈侧放置在每个电枢槽中。我们将这种安排称为单层绕组。
两层电枢绕组
在其他类型的电枢绕组中，布置两个线圈侧占据每个电枢槽;一个占据上半部分，另一个占据了槽的下半部分。
我们如此将线圈放在两层绕组中，如果一侧占据上半部分，则另一侧占据一个线圈间距的距离处的一些其他槽的下半部分。
