数字频率计是一种通用仪器，它能将周期性电信号的频率显示到小数点后三位的精度。它计算在给定时间间隔内发生在振荡中的事件数。当预置周期完成时，计数器中的值显示在屏幕上，计数器复位为零。各种类型的仪器可用于固定或可变频率的工作。但是，如果在不同的频率范围内操作任何一个频率计，都可能出现异常。在测量低频时，我们通常使用偏转式仪表。刻度上指针的偏转显示了频率的变化。偏转式仪表有两种:一种是电谐振电路，另一种是比率表。

数字频率计的工作原理

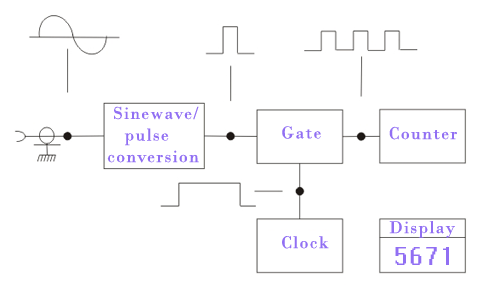

频率计有一个转换正弦信号的小装置电压将频率转换成一串单向脉冲。输入信号的频率是显示的计数，在0.1、1.0或10秒的合适计数间隔上取平均值。这三个间隔依次重复。当环计数单元复位时，这些脉冲通过时间基门，然后进入主门，主门在一定时间间隔内打开。时基门防止分频器脉冲在显示时间间隔期间打开主门。当门打开时，主门起开关作用;允许脉冲通过。当栅极关闭时，不允许脉冲通过，这意味着脉冲流受到了阻碍。

门的功能是由主门操作的触发器。一种位于门输出端的电子计数器，用来计算门打开时通过门的脉冲数。当主门触发器接收到下一个分频脉冲时，计数间隔结束，分频脉冲被锁定。结果值显示在显示屏上，该显示屏具有十标度电路的环计数单元，每个单元耦合到一个数字指示器，该指示器提供数字显示。当复位脉冲发生器被触发时，环形计数器自动复位，同样的过程再次开始。

现代的范围数字频率计在10之间吗⁴到10⁹赫兹。相对测量误差可能在10之间⁹到10^-11年赫兹，灵敏度为10²伏特。
