什么是DOL Starter?
一种DOL Starter.(也称为a直接在线起动器或跨线起动器)是一种开始的方法3阶段感应电动机。在一个DOL Starter中，一个感应电动机直接连接它的三相电源，DOL起动器应用全线路电压到电机端子。
尽管有这种直接连接，但没有伤害发动机。DOL电机启动器包含保护装置，在某些情况下，还包含状态监控。DOL起动器接线图如下所示:
由于DOL Starter直接将电机直接连接到主供电线，因此电机非常高侵入电流与满载相比当前电机(高达5-8倍)。当电动机达到额定转速时，这个大电流的值就会减小。
直接在线启动器只能在电动机的高浪涌电流不会导致电源电路中的过电压下降时使用。如果需要避免高压下降，则星三角起动器应该改为使用。直接在线启动器通常用于小型电动机的启动，尤其是小型电动机3相松鼠笼感应电动机。
如我们所知，电机电枢电流的方程。
反电动势(E)的值取决于速度(N)，即E与N成正比。
在开始时，E的值为零。所以起动电流非常高。在一个小型额定电机中，转子具有更大的轴向长度和小直径。所以它充分加速。
因此，速度增加，因此电枢电流的值迅速降低。因此，当直接连接到三相电源时，小型铭式电机平稳地运行。
如果我们将大电机直接连接在三相线上，它不会平稳地运行并且会损坏，因为它不会像较小的电机一样快速加速，因为它具有短的轴向长度和更大的直径更大的转子。然而，对于大型电动机，我们可以使用浸没的DOL启动器。

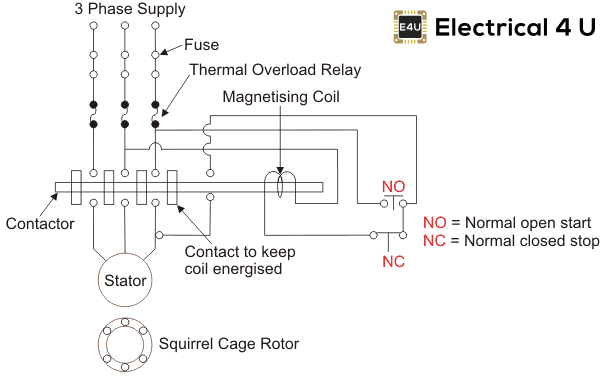

DOL启动接线图
DOL Stater的接线图如下所示。直接在线起动器由两个按钮组成，用于启动的绿色按钮，用于停止电机的目的。该DOL Starter.包括塑壳断路器或断路器、接触器和过载继电器保护。这两个按钮，即绿色和红色或启动和停止按钮控制联系人。
要启动电机，我们按下绿色按钮和整条线来闭合触点电压出现在发动机上。接触器可以是3极或4极。下面所给接触器为四极式。
它包含三个连接电机和供电线路的NO(常开)触点，第四个触点是“保持触点”(辅助触点)，在启动按钮释放后给接触器线圈供电。
如果发生任何故障，辅助线圈被断电，因此起动器断开电机与电源的连接。
三相电机起动器，具有过载保护功能
当电动机绘制过大电流以满足负载要求，使得该负载要求超出额定限制，这称为过载。
热过载保护当电动机吸收电流或过大电流时，是一种安全性，并导致设备过热。过载也是过电流的类型。因此，采用过载继电器来限制所绘制的电流量。
但这并不意味着保护短路。系统中使用的保险丝或MCB保护过电流。过载保护打开一个电路，电流相对低的电流，比电机的额定值一点。
如果过载电流持续时间太长，就会损坏，也就是说，如果在短时间内(如电动机启动时)电流过大，过载电流就不会跳闸。
我们经常通过过载继电器提供过载保护。过载继电器可以是具有可调跳闸设置的固态设备，也称为电子继电器，或通过与称为热继电器的相关温度传感器相互作用，或如果仅操作为过量电流流，则称为磁继电器。
对于大多数电机，过载保护装置的最大额定值是完全负载安培额定值的125％。
DOL Starter工作原理
a的工作原理DOL Starter.从电动机连接到3相主的连接开始。控制电路连接到任意两个阶段并仅从它们激励。
当我们按下开始按钮时，电流也流过接触器线圈（磁化线圈）和控制电路。

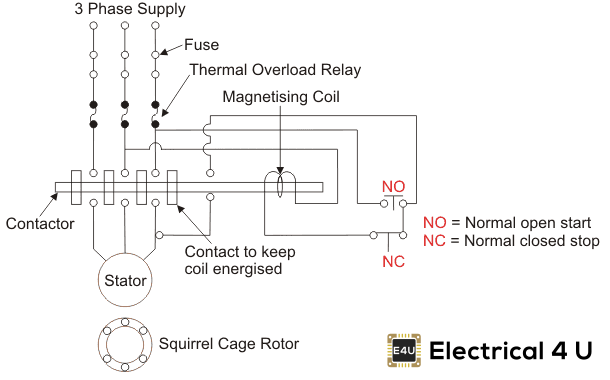

电流使接触器线圈充电，并导致关闭触点，因此可以向电动机提供3相电源。DOL启动器的控制电路如下所示。
如果我们按下停止按钮，通过触点的电流将停止，因此对电机的供应将不可用，当过载继电器运行时，类似的事情将发生。由于电动机的供应中断，机器就会停止运转。
接触器线圈（磁化线圈）即使我们发布开始按钮也会得到电量，因为当我们发布开始按钮时，它将从主联系人提供电源，如图所示直接在线起动器。
DOL启动器的优点
DOL Starter的优势包括：
- 简单和最经济的起动器。
- 更舒适的设计，操作和控制。
- 在启动时提供几乎完全的启动扭矩。
- 易于理解和排除故障。
- DOL Starter将电源连接到电机的达达绕组。
DOL启动器的缺点
DOL Starter的缺点包括：
- 高起动电流(满载电流的5-8倍)。
- DOL启动器导致电压的显着倾度，因此仅适用于小型电动机。
- DOL Starter.降低机器的寿命。
- 机械艰难。
- 不必要的高启动转矩
DOL Starter应用程序
DOL启动器的应用主要是电动机，其中高浪涌电流不会导致电源电路中的过度电压降（或在该高压降可接受的情况下）。
直接在线启动器通常用于开始小型水泵，输送带，风扇和压缩机。在异步电动机（例如三相鼠笼电机）的情况下，电机将绘制高启动电流，直到它达到全速。
