4点起动器的工作原理
一种4点起动器保护a的电枢直流分流电机或复合卷绕直流电动机反对最初的开始当前当直流电机。
4点起动器与一个有很多结构和功能相似之处3点开始但是，这种特殊设备在其施工中具有额外的点和线圈（顾名思义）。这为其功能带来了一些差异，尽管基本的操作特性保持不变。a电路的基本差异4点起动器与3点起动器相比，载体是从分流场电流中取出的保持线圈，并直接通过电流限制直接连接抗性系列。

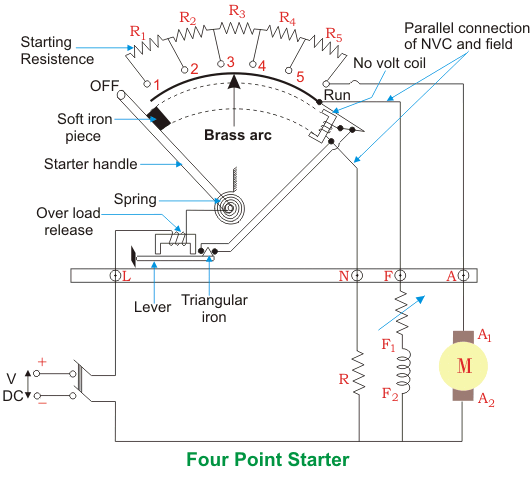

现在进入细节4点起动器的操作，让我们看看它的建筑图。这将有助于展示4 VS 3点起动器之间的差异。
四点启动器的建设与运行
顾名思义，4点启动器有4个主要操作点，即
- “L”线端子(连接电源正极)
- ''a'电枢终端（连接到衔接绕组。）
- 'f'字段终端。（连接到现场绕组。）
- 就像3点起动器的例子，除此之外，
第4点n（连接到无电压线圈NVC）
在4点起动器的情况下的显着差异是，除了“L”，“F”和“A”之外，NO电压线圈通过称为“N”的第四端子在电源上独立连接。作为直接后果，现场供应电流的任何变化都不会带来NVC性能的任何差异。因此必须确保没有电压在所有的操作条件下，线圈总是产生一个足够强大的力量，以保持手柄在其“运行”的位置，对抗弹簧的力量。这样的电流是通过无电压线圈的帮助下固定的抵抗性R与NVC串联连接使用第四点'n'，如上图所示。
除了以上提到的事实之外，4点和3个点启动器在所有其他方式中都是相似的，如具有可变电阻，集成到上面图所示的部分数量。这些部分的接触点被称为螺柱，并且单独示出为OFF，1,2,3,4,5，运行，在该轨道上，手柄可以自由地操纵以调节具有聚集速度的起动电流。
现在，为了理解它的操作方式，让我们仔细看看上面给出的图表。考虑到电源是给定的，手柄是螺柱1号，那么电路是完整的，线路电流开始流过起动器。在这种情况下，我们可以看到电流将被分为3部分，流过3个不同的点。
- 1部分流过起始电阻（R.1+ R.2+ R.3.......）然后到电枢。
- A2n部分流过现场绕组F.
- 和3rd.部分流过NO电压线圈的串联，具有保护性电阻R.
因此，这里要注意的点是，利用这种特定布置，分流场电路的任何变化都不会导致无电压线圈的任何变化，因为两个电路彼此独立。
这基本上意味着在所有时间点的NO电压线圈上的手柄软铁杆上进行的电磁铁拉伸应该高，以使手柄保持在其运行位置，而是防止弹簧力恢复手柄它的原始关闭位置，无论如何调整域变阻器。
这标志着a之间的操作差异4点起动器和3点起动器。否则两者都几乎相似并且用于限制起始当前到A.分流伤口直流电动机或复合卷绕直流电动机，并充当保护装置。
