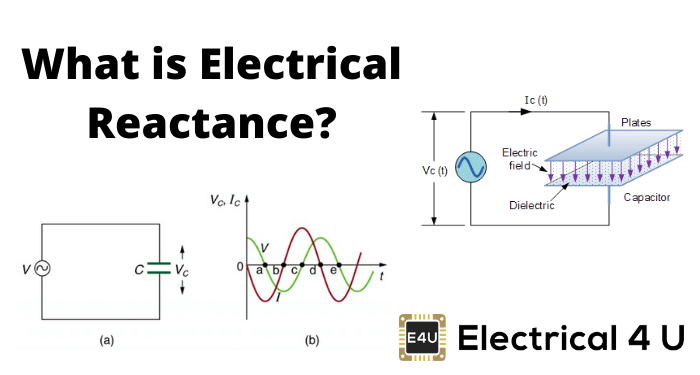

电抗是什么?
电抗(也称为电子电抗)被定义为对流动的反对当前的从一个电路元件,由于它电感和电容。在同样的作用下,更大的电抗会产生更小的电流电压。电抗是类似的电阻尽管它在几个方面有所不同。
当一个交流电通过电路或元件时,电流的相位和幅度会发生变化。电抗用来计算电流和电压波形的相位和幅度的变化。
当交流电通过该元件时,能量就存储在含有电抗的元件中。能量以an的形式释放出来电场或磁场。在磁场中,电抗抵抗电流的变化,在电场中,电抗抵抗电压的变化。
如果电抗以磁场的形式释放能量,那么电抗就是有感的。如果电抗以电场的形式释放能量,电抗就是电容性的。随着频率的增加,容性电抗减小,感性电抗增加。
一个理想的电阻器具有零电抗,而理想的电感和电容具有零电阻。
电抗的公式
电抗记作' X '。总电抗是电感电抗(Xl)和电容电抗(XC)。
当电路元件只包含感性电抗时,电容电抗为零,总电抗为零;
当电路元件只包含容抗时,电感抗为零,总抗为;
电抗的单位类似于电阻和阻抗的单位。电抗的测量单位是O嗯(Ω)。
什么是感应电抗?
电感电抗的定义是由于电感元件(电感器)产生的电抗。记作Xl。电感元件被用来以磁场的形式暂时储存电能。
当交流电通过电路时,周围就会产生磁场。磁场由于电流的作用而变化。
磁场的变化在同一电路中感应出另一股电流。根据楞次定律这个电流的方向与主电流的方向相反。
因此,感应电抗可以抵抗通过该元件的电流的变化。
由于电感电抗,电流流导致延迟,并将在电流和电压波形之间产生相位差。对于电感电路,电流滞后于电压。
对于理想的电感电路,电流滞后电压90˚。由于有感电抗,功率因数是滞后的。理想电感电路的相量图如下图所示。
感抗公式
感应电抗与频率成正比。因此,如果频率增加,感应电抗增加。
电感电抗取决于供电频率和该元件的电感。电感电抗公式为;
感应电抗单位
电感电抗的单位与电抗的单位相似欧姆(Ω)。
什么是电容电抗?
电容电抗的定义是由电容元件(电容器)产生的电抗。记作XC。它是通过电容元件的电压的对端。
电容性元件是用来以电场的形式暂时储存电能的。
由于电容电抗,在电流和电压之间产生相位差。对于电容电路,电流引出电压。对于理想的电容电路,电流引导电压90˚。由于电容电抗,系统或电路的功率因数处于领先状态。理想电容电路的相量图如下图所示。
容抗公式
电容电抗与供电频率和该元件的电容成反比。因此,如果供电频率增加,电容就会降低。电容公式如下式所示。
电容电抗单位
电容电抗的单位是欧姆(ω)。
电抗和阻抗
电抗(X)是阻抗(Z).下表显示了两个相同项之间的比较。
老不。 | 电抗 | 阻抗 |
1 | 总电抗是感性电抗和容性电抗的总和。 | 总阻抗是总电阻和总电抗的总和。 |
2 | 电抗的值总是一个复数。 | 对于电感电容式电路,阻抗值是一个复数。但是在电阻电路中,阻抗只是一个实数。 |
3. | 记作X。 | 记作Z。 |
4 |
|
|
5 | 电抗是阻抗的一个交流分量。或者说它是阻抗的虚部。 | 阻抗是交流和直流元件的组合。 |
6 | 对于理想的电阻电路,电抗为零。 | 阻抗是理想电阻电路的唯一电阻。 |
电抗和电阻
下表显示了电抗与电阻。
老不。 | 电抗 | 电阻 |
1 | 电抗是阻抗的一个交流分量。 | 电阻是电阻的直流分量。 |
2 | 电抗的值是一个复数。 | 电阻的值是一个实数。 |
3. | 在纯电感电路或纯电容电路中,电阻为零。 | 在纯电阻电路中,电抗为零。 |
4 | 由于电抗的作用,电流的幅值和相位会发生变化。 | 由于有电阻,电流和电压保持在同一相。 |
5 | 电抗的值取决于供电频率。 | 电阻的值与供电频率无关。 |
6 | 对于直流电源,电感电抗为零,电容电抗为无穷大。 | 对于直流电源,电阻保持不变。 |
7 | 它记作X (Xl和XC)。 | 记作R。 |
8 | 功率因数由于电抗而超前或滞后。 | 当电抗为零时,力量是统一的。 |
输电线路电抗
在一个电力系统,输电线路是学习反抗的最好例子。因为它既有电抗;电感电抗以及电容电抗。
传输线也被认为是具有电感和电容的LC电路。由于传输线的电抗,电压和电流不相。有一个相位差。这一相位的不同会以无功的形式造成功率损失。
在电力系统网络中,大部分负荷在本质上是感性的。因此,为了减小电流和电压波形之间的相位角,采用了电容或其他补偿技术,使相位差尽可能低。
由于感应性,输电的功率因数在大多数情况下是滞后的。当输电线路负载较轻时,在这种情况下,功率因数接近统一。
