系列RLC电路（电路和相位图）

什么是RLC电路系列？

系列RLC电路是一个电阻器那电感器和电容器通过串联连接电压供应。称为所得到的电路系列RLC电路。下面显示了串联RLS电路的电路和相量图。

RLC电路系列图

通过组合电阻器，电感器和电容器的相位图来绘制串联RLC电路的相位图。在这样做之前，应该了解电压和电压之间的关系当前的在电阻器，电容器和电感器的情况下。

1. 1. 1. 电阻器
         在电阻器的情况下，电压和电流在相位相位或者可以说电压和电流之间的相角差为零。
      2. 电感器
         在电感器中，电压和电流不相位。电压导致电流为90°或以另一个单词，电压在电流达到之前90°达到其最大值和零值。
      3. 电容器
         在电容器的情况下，电流通过90°或另一个单词引入电压，电压达到其最大值和零值0°在电流达到它之后。电容器的相位图与电感相反。

注意：为了记住电压和电流之间的相位关系，了解这个称为“Civil”的简单词，即电容器电流引线电压和电压引线电感器中的电流。

RLC电路
用于绘制系列RLC电路的相位图，请按照下列步骤操作：

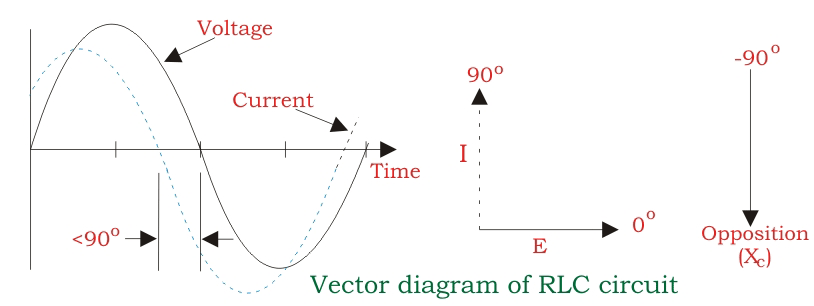

步骤 - 我在RLC电路系列的情况下;电阻，电容和电感器串联连接;因此，在所有元素中流动的电流是相同的，即i_R.= I._L.= I._C= I.为了绘制相位图，将当前相量拍摄为参考，并如图所示的水平轴上将其绘制。
步骤 - II。在电阻器的情况下，电压和电流都处于相同阶段。所以绘制电压量量值，v_R.沿着相同的轴或方向，作为当前相的相位器i.ev_R.与I相同。
步骤 - III。我们知道，在电感器中，电压引线电流为90°，所以绘制v_L.（电感器上的电压降）垂直于前导方向的电流相位器。
步骤 - IV。在电容器的情况下，电压在电流后面滞后于90°所以绘制V._C（电容器上的电压降）垂直于向下方向上的电流量相。
步骤 - V.用于绘制结果图，绘制v_C向上方向。现在绘制结果，v_S.这是电压V的矢量和_R.和V._L.- V._C。

RLC电路系列的阻抗

系列RLC电路的阻抗Z被定义为电流电阻R的电流流量，归纳电抗， X_L.和电容电抗， X_C。如果电感抗电抗大于电容电抗，即x_L.> X._C，RLC电路具有滞后的相位角，并且电容电抗大于电感抗电抗，即x_C> X._L.然后RLC电路具有前导相位角，并且如果诱导和电容都相同，则i.e x_L.= X._C然后电路将表现为纯电阻电路。

我们知道，

取代值v_S.²=（IR）²+（我是x_L.- 我x_C）²

从这个阻抗三角形：通过使用毕达哥拉斯定理我们得到;

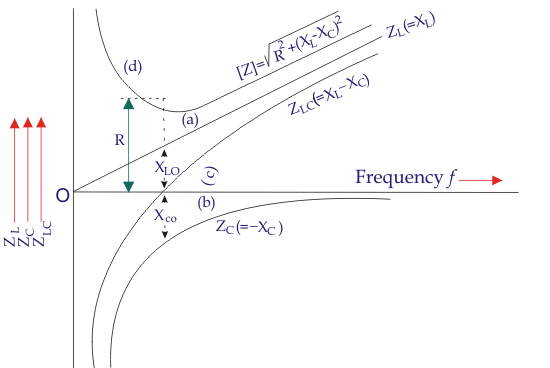

频率的电阻，电抗和阻抗的变化

在RLC电路系列中，涉及三种类型的阻抗 -

1. 电阻 -电阻与频率无关，因此随着频率的变化保持恒定。
2. 归纳电抗，x_L.-我们知道x_L.=2πfl。因此，电感抗抵抗直接随频率而变化。因此，频率和电感电抗之间的图形是通过中心的直线，如曲线所示一种。
3. 电容式电抗，x_C-从电容反应的公式，x_C= 1 /2πFC所以，电容电抗频率变化成反比。由于净抵抗是（x_L.- X_C）。所以（x_L.- X_C），首先绘制（-x_C）由曲线显示B.然后绘制曲线的净电抗，其显示为曲线C。
4. 电路的总阻抗由曲线表示D.通过向净电抗添加恒定电阻值来获得。
