发电厂防火系统（III部分II）
本节包括水基防火系统称为消防栓系统在热电厂。
典型660 MW单元的流程方案

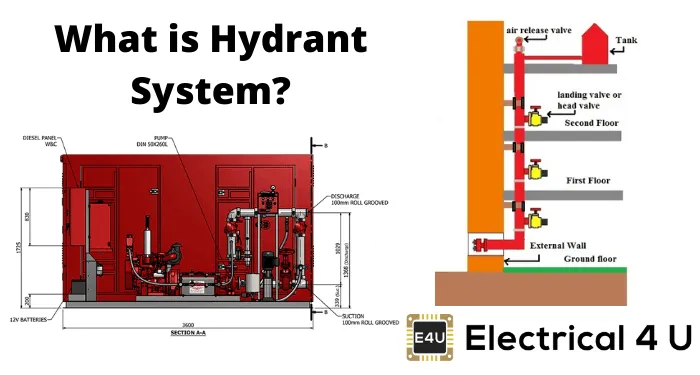

消防栓系统
消防栓系统应包括管道的火水环主网络以及：
- 在RCC底座上安装在接地上的隔离闸阀，周围的区域受保护的区域。
- 消防栓（外部/内部）
- 水管柜
- 联轴器
- 分支管道
- 喷嘴和水显示器以及所有配件。
- 如TAC，应提供MS涂装软管盒等其他配件。
- 外部消毒剂软管房屋或软管盒应位于建筑物周围周边，内部消防栓“软管箱”应在楼梯通过地面主要的每个地板上提供。
固定水监测器（室外类型）应提供：
- ESP领域，
- 锅炉屋
- 高楼
- 煤炭堆积区域
- 堡垒大楼
- 结塔/转移塔和
- 煤炭输送机中的其他区域在水无法到达的地方消防栓系统。
消防栓系统要求
消防栓系统要求符合TAC要求，设计要求保持以下设计的以下各个方面：
- 消防栓网络应尺寸为确保约3.5千克/厘米2在系统中，在系统中的液压偏热点（根据TAC）提供压力，其中消防栓泵排出额定泵容量和头部的流量。
- 消防栓主要的速度不得超过5.0米/秒。
- 至少两家消防栓应为主要植物的单独环主。
- 每个室外消防栓的间距应距离45米。在TG Halls，Mill Bay的情况下，应提供45米的内部消防栓/着陆阀，锅炉每个楼层空间的其他区域30米处。
- 如果消防栓在建筑物的15米范围内，建筑物应被视为消防栓保护。
- 每个着陆阀和与主要植物相关的外部消防栓阀变压器院子里，TG建筑和锅炉区域设有软管盒。
- 每个环电源以隔离阀终止，并且在所有角落处盲法兰以实现未来的扩展/修改。
- 消防水助推器系统泵头应设计为最远的顶部大多数锅炉，压力将在该高度上进行测试。
- 锅炉楼梯，涡轮机建筑物等多层结构的所有落地，煤炭处理厂转移点/结塔，破碎机，垃圾箱地板和其他辅助建筑物/非植物建筑物应设有带软管箱的着陆阀软管卷轴。
喷雾系统
喷雾系统自动工作。Deluge阀门经运营和控制火灾探测设备即石英石灯泡探测器或其他一些火灾探测方式。该系统可以加压直到潮汐阀。
它涵盖了位于地区，涡轮机及其助剂的所有变压器，所有储油罐，冷却装置和净化器单元。整个系统中使用的设备是喷雾泵，压力控制单元，阀门和过滤器各种。喷雾系统有两种方法：
- 高速喷水系统（HVWS系统）
- 中等速度水喷雾系统（MVWS系统）

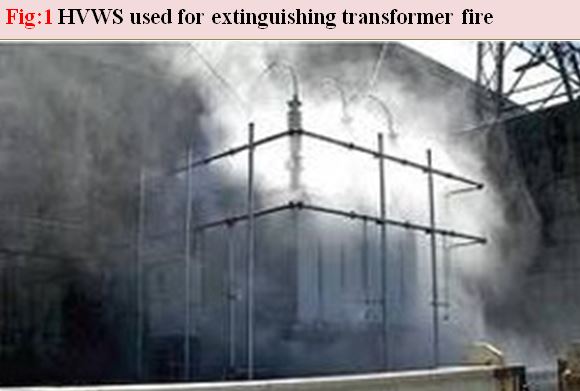

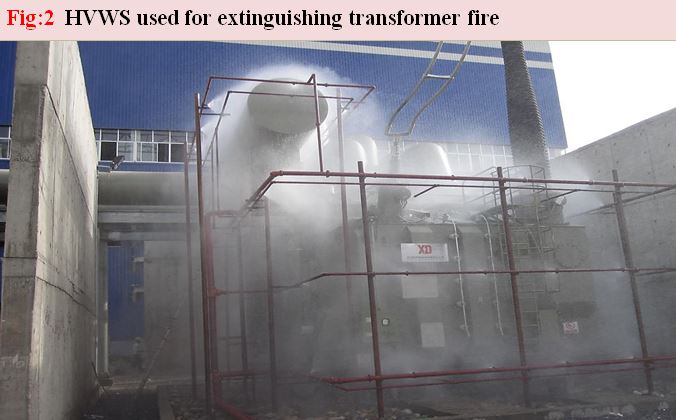

高速喷水系统（HVWS）
HVWS应按TAC规定设计。HVWS应包括上述管道管道，以及相关配件，溢出阀，隔离栅极阀，喷嘴，石英石灯泡检测器和压力开关。HVWS系统应配备自动检测，控制并熄灭任何爆发。该系统应允许液压打开浸泡阀，从而使水通过呈实心锥形乳化喷雾的形式通过投影仪喷嘴喷射在设备/区域上。
隔离闸阀和y型过滤器应设置在Deluge阀的上游和下游侧。快速作用蝴蝶阀应作为逐方提供给Deluge阀门，使得该阀门可以保持关闭，并且可以在Deluge阀故障的情况下手动操作。
网络中液压最偏远点的压力不得小于室外的3.5巴变形金刚根据TAC。
喷嘴放置应使得它们的喷嘴应彼此重叠。
HVWS涵盖的区域是：
- 所有含油发电机变压器及其周边地区。
- 单元辅助变压器。
- 单元变压器。
- 站辅助变压器。
- 备用维护变压器。
- 总线反应堆。
- CHP辅助变压器。
- AHP辅助变压器。
- 站变压器（变压器等级10 MVA及以上）。
- 所有类型的储油罐。
- 油冷却器和净化器单元。
- 锅炉的燃烧器及其周围环境。
- 涡轮润滑油储油罐和涡轮净油器。
- 清洁和肮脏的润滑油油箱。
- 锅炉供给泵润滑油油箱，冷却器，拍孔等
- 主要植物中的涡轮机油管管道。
- 燃油加油和加热装置
