热电发电厂或热电站是最传统的来源电力。热电厂又称火力发电厂煤火电厂和汽轮机发电站。在详细介绍了本主题之前,我们将尝试了解介绍发电厂。
热电站理论
理论热电站或热力电站的工作很简单。一种发电厂主要由交流发电机在汽轮机的帮助下运行。蒸汽是从高压锅炉获得的。一般在印度,沥青煤,棕色煤和泥炭用作燃料锅炉。沥青煤用作锅炉燃料,挥发物质为8-33%,灰分含量为5至16%。为了提高热效率,煤以粉末形式用于锅炉中。
在煤火电厂,蒸汽在高压下产生蒸汽锅炉由于锅炉炉中的燃料(煤粉)燃烧。该蒸汽进一步在过热器中加热的晚餐。然后将该过热的蒸汽进入涡轮机并旋转涡轮叶片。涡轮机机械地连接交流发电机其转子将随着涡轮叶片的旋转而旋转。在进入涡轮机后,蒸汽压力突然下降,并且相应的蒸汽体积增加。
在向涡轮机转子施加能量之后,蒸汽通过涡轮叶片进入冷凝器。在冷凝器中,借助于冷凝低压湿蒸汽的泵循环冷水。将该冷凝水还提供给低压热水器,其中低压蒸汽增加了该进料水的温度;它再次在高压下加热。
为了更好地理解,我们提供的每个功能热电站如下,
- 首先,粉煤煤被烧入了蒸汽锅炉炉。
- 锅炉内产生高压蒸汽。
- 然后将该蒸汽通过超级加热器,在那里进一步加热。
- 然后,这种如晚的加热蒸汽以高速进入涡轮机。
- 在涡轮机中,该蒸汽力旋转在涡轮机中的涡轮机叶片在涡轮机中,高压蒸汽的存储电位能量被转换成机械能。

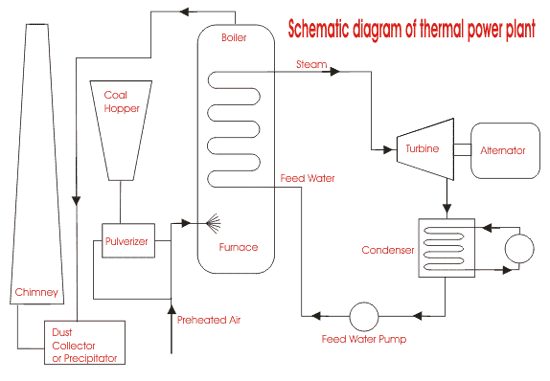

发电厂线条图
- 在旋转涡轮叶片之后,蒸汽失去了高压,从涡轮叶片流出并进入冷凝器。
- 在冷凝器中,冷水在泵的帮助下循环,冷凝低压湿蒸汽。
- 然后将该冷凝水进一步提供给低压热水器,其中低压蒸汽增加该进料水的温度,然后再次在高压加热器中加热,其中蒸汽的高压用于加热。
- 热电站中的涡轮机充当了素交流发电机。
热电厂概述

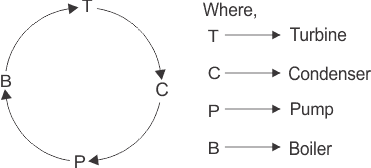

典型的热发电站在下面显示的循环上运行。
工作流体是水和蒸汽。这叫做给水蒸汽循环。a的运行所达到的理想热力学循环热电站非常类似于兰诗周期。
在蒸汽锅炉中,通过在炉内的空气中燃烧燃料来加热水,并且锅炉的功能是在所需温度下给予干燥过热的蒸汽。如此生产的蒸汽用于驱动蒸汽涡轮发电机。这种涡轮机连接到同步发电机(通常是三相同步交流发电机),产生电能。从涡轮机中排出排气蒸汽凝成水中汽轮机蒸汽冷凝器,它在极低的压力下产生吸力,并允许涡轮中的蒸汽膨胀到极低的压力。冷凝操作的主要优点是增加了每公斤蒸汽的能量提取量,从而提高了效率,而进入锅炉的冷凝水再次减少了新鲜水的量。
通过泵(称为锅炉进料泵)再次将冷凝水与一些新鲜化妆饲料一起进料到锅炉中。在冷凝器中,蒸汽通过冷却水冷凝。冷却水通过冷却塔回收。这构成了冷却水回路。
粉尘过滤后允许环境空气进入锅炉。此外,烟道气从锅炉中出来,通过叠层排出大气。这些构成空气和烟气回路。空气流动以及蒸汽锅炉内的静压(称为草案)由两个粉丝保持强制通风(FD)风扇和诱导草案(ID)风扇。

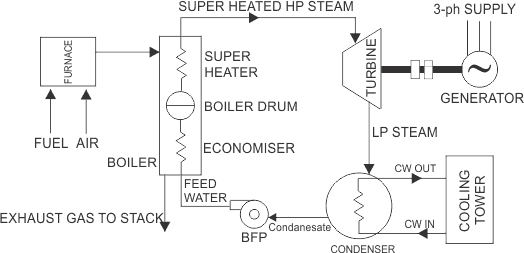

下面示出了典型的热发电站的总方案以及不同电路。
锅炉内部有各种换热器,viz。经济学者那蒸发器(在上图中未示出,它基本上是水管,即降液管提升管电路),超级加热器(有时再热那空气预热器也在场)。
在经济学中,通过烟道气的剩余热量将进料水加热至相当大的量。
锅炉鼓通过水管保持用于两相混合物(蒸汽+水)的自然循环的头部。
还有一个超级加热器,它也从烟气中吸收热量,提高温度蒸汽根据要求。
热电站或植物的效率
蒸汽发电厂的整体效率定义为电力输出与煤燃烧热的热量相同的比率。一个整体效率热电站或植物因而异20%至26%这取决于植物能力。
安装工厂容量 | 平均总热效率 |
高达1MW | 4% |
1 mw 10兆瓦 | 12% |
10MW到50MW | 16% |
50MW到100MW | 24% |
高于100MW. | 27% |
热电厂位置
热电站或热电厂具有最终的目标,以使业务利润。因此,为了优化利润,车站的位置是重要的因素。发电厂位置在车站经济中扮演优化部分。
电厂的最经济位置可以通过如下所述的图形方法确定,
最经济和理想的发电厂位置是负载的重心,因为这是一个发电植物的长度电力传输网络将最低,因此减少了系统的资本成本。

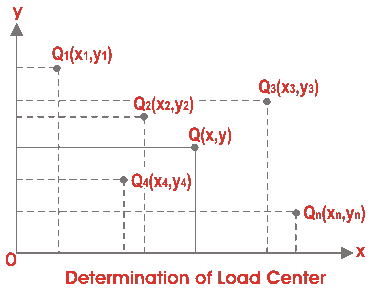

让我们解释图形方法,说,x和y是两个参考轴。
让我们Q.1(X1,Y.1),问:2(X2,Y.2),问:3.(X3.,Y.3.),问:4.(X4.,Y.4.),..............................................和问N(XN,Y.N)是负载中心的数量。从上面的图表,我们得到了,负载重心的坐标,q(x,y)在哪里
显然,热电站的位置最佳在负载的重心处,但多次无法在负载的CG处建立火电厂。由于通常负载的CG点可能位于城市的心脏。因此,其他要点将被认为是决定电厂的最佳优化位置。
- 该发电厂必须在这样的地方建造,土地成本相当合理。
- 土地应该是这样,收购私有财产必须最低。
- 冷凝器等需要大量的冷却水热电发电厂因此,该植物优选地位于大河等天然水源的大源旁边。
- 合理成本的巨额燃料的可用性是选择工厂位置的主要标准之一。
- 工厂应该建在飞机降落的地方。
- 土壤应该这样做,它应该为植物和建筑提供良好且坚实的基础。
- 该热电厂由于有烟雾,噪音,水蒸汽等,位置不应该非常近的封闭局部。
- 必须有充足的未来需求发展范围。
- 灰烬处理厂的地点也应该非常接近。
- 非常高的电站烟囱不应阻碍空气船的流量。
热电站的优点和缺点
优点:
- 与其他发电厂相比,具有低廉的初始成本。
- 土地要求少于水力发电厂。
- 由于煤是主要燃料,其成本比汽油/柴油所以生成成本是经济的。
- 维护更容易。
- 热电厂可以安装在可提供运输和大部分水的任何位置。
缺点:
- 由于燃料,维护等,热电站的运行成本相对高。
- 大量的烟雾造成空气污染。该热电站is responsible for Global warming.
- 来自热电厂的加热水对水中的水生寿命产生不利影响并扰乱生态学。
- 热电厂的总体效率低于30%。
