我们知道输入电阻一个运算放大器必须很高,而输出电阻应该很低。运算放大器也应该有非常高的开环增益。在理想情况下,运放的输入电阻和开环增益应该是无穷大,而输出电阻应该是零。所以一个理想的运算放大器应具有以下特点。
特征 | 价值 |
开环增益(A) | ∝ |
输入电阻 | ∝ |
输出电阻 | 0 |
频宽的操作 | ∝ |
补偿电压 | 0 |

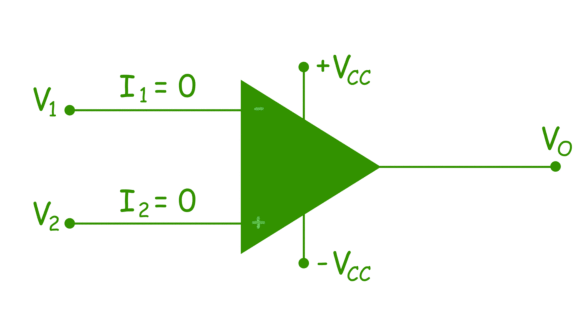

所以,一个理想的运算放大器定义为,开环增益无穷大,输入无穷大的差分放大器电阻输出电阻为零。的理想的运算放大器输入为零当前的。这是因为输入电阻是无穷大的。的输入电阻理想的运算放大器当电流为无穷大时,输入端存在开路,因此两个输入端电流均为零。

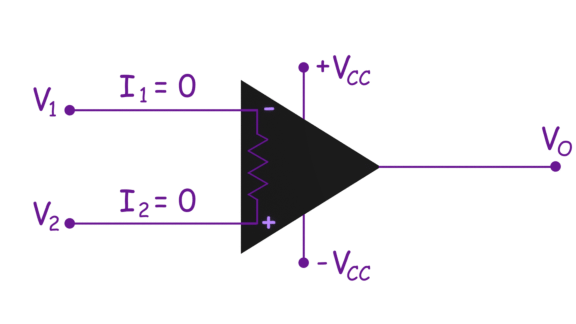

没有电流通过输入电阻,输入端子之间就没有电压降。因此,在an的输入端不会出现偏移电压理想的运算放大器。
如果v1和v2运放反相端子和非反相端子的电压是v吗1= v2那么在理想情况下,
an的操作带宽理想运放也是无限的。这意味着运算放大器在所有频率范围内执行其功能。
