运算放大器或运算放大器通常称为线性直流放大器。运算放大器是三个终端设备，一个称为反相终端，一个非反相终端，另一个被称为输出端子。
下面，你可以看到一个典型的运算放大器的针图。
一个理想的运算余量具有以下特点：
- 无限的开环电压增益。
- 无限的输入阻抗。
- 零输出阻抗。
- 无限的共模抑制比。
- 无限带宽。
- 零偏移电压。
然而，真正的运算放大器具有与上述所说的特征偏离。你可以了解更多关于这个问题关于运算放大器的特点在我们写的另一篇文章中。
在本文中，我们将了解运算放大器IC的内部电路。除此之外，我们还将了解OP放大器的AC等效电路。
运算放大器IC的针图
运算放大器我知道了我们将在这里讨论IC 741.。它是一个8针IC。下面给出IC 741的引脚配置
PIN 1 - 偏移NULL
引脚2 - 反相输入
引脚3 - 非反相输入
引脚4 - 负电压供应
PIN 5 - 偏移NULL
引脚6 - 输出
引脚7 - 正电压供应
引脚8 - 未连接

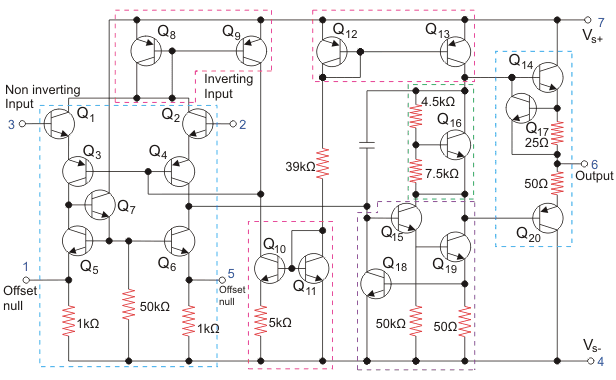

OP放大器IC的内部电路图如下所示：
如上所述，非反相终端和偏移空缺位于左侧。不同的终端以不同的颜色标记。运算放大器是一系列晶体管和抵制你可以从图片中看到。
运算放大器用于不同的目的。这741 IC.可以用作
这是运算放大器的电路图我知道了用作比较器
比较器，因为名称表明比较了两件事。在这种情况下，它比较了两个类似物信号。将有一个电压将用作参考的信号和要比较的另一个信号。然后，运算放大器将确定两个信号中的哪一个具有更大的幅度。
运算放大器的AC等效电路
运算放大器的等效电路是在物理组件方面表示运算放大器参数的电路。这种表示对于分析目的非常有帮助。
等效电路op amp.如下所示
电路参数如内部反抗，输出电阻，电压增益全部由电路组件（如R）表示在，R.出去等等。
V.1- 相对于地面非反相输入电压;
V.2- 反相输入电压相对于地面;
V.EE.- 负电源电压;
V.CC.- 正电源电压;
V.出去- 一种ol.V.D.= A.ol.（V.1-v.2）;
V.D.- 反相电压和非反相电压之间的差异;
R.一世- 运算放大器的内阻;
R.0.- 运算放大器的输出电阻;
一种ol.- 开环电压增益。
输出电压如您所知，与输入电压之间的差异成正比。电压A.ol.V.D.是母亲的等价物电压源而R.O.是母亲等价物反抗从输出端子看。这是AC的AC等效电路op amp.。这对于分析各种运算放大器电路非常有用。
